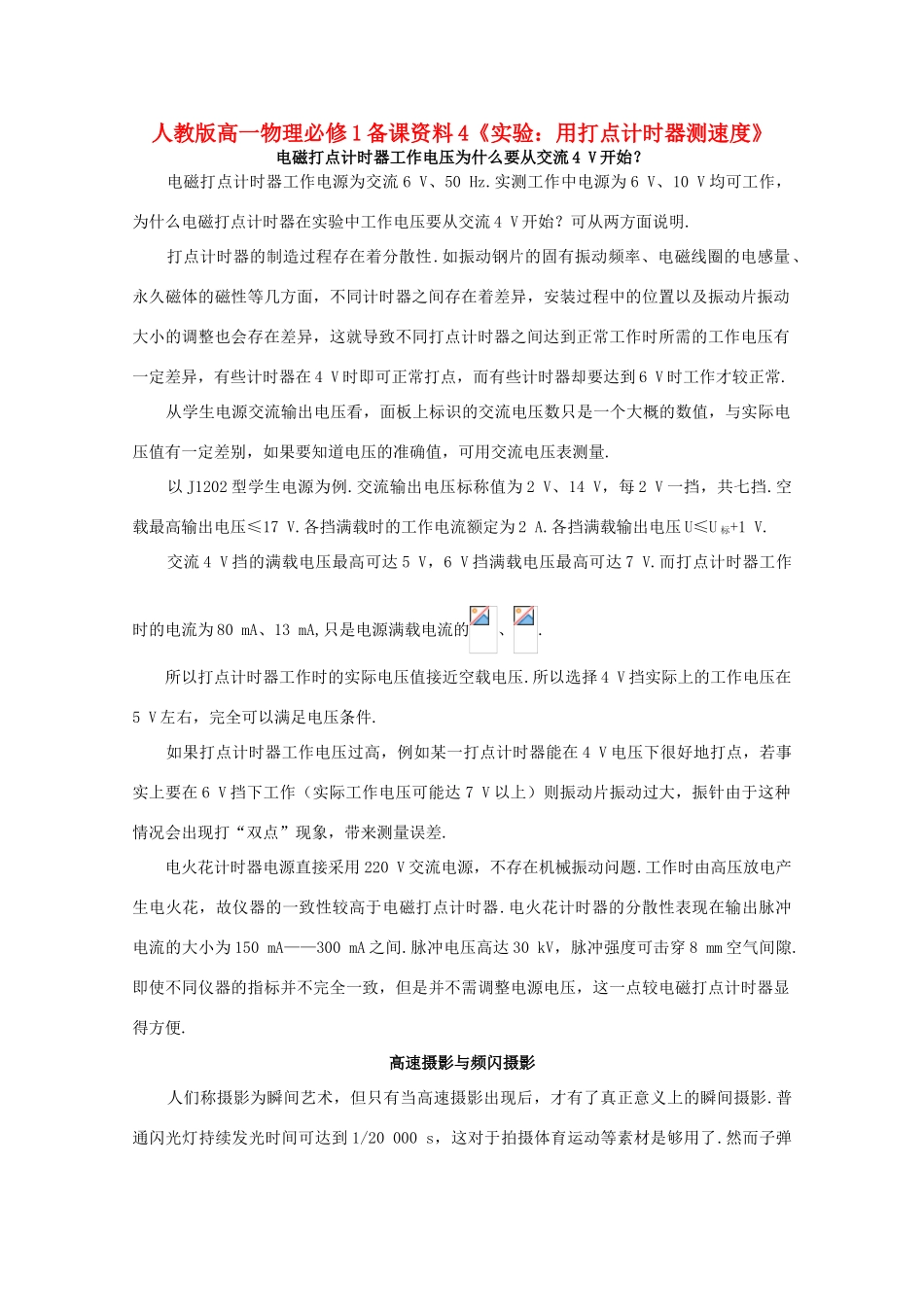

人教版高一物理必修 1 备课资料 4《实验：用打点计时器测速度》电磁打点计时器工作电压为什么要从交流 4 V 开始？ 电磁打点计时器工作电源为交流 6 V、50 Hz.实测工作中电源为 6 V、10 V 均可工作，为什么电磁打点计时器在实验中工作电压要从交流 4 V 开始？可从两方面说明. 打点计时器的制造过程存在着分散性.如振动钢片的固有振动频率、电磁线圈的电感量、永久磁体的磁性等几方面，不同计时器之间存在着差异，安装过程中的位置以及振动片振动大小的调整也会存在差异，这就导致不同打点计时器之间达到正常工作时所需的工作电压有一定差异，有些计时器在 4 V 时即可正常打点，而有些计时器却要达到 6 V 时工作才较正常. 从学生电源交流输出电压看，面板上标识的交流电压数只是一个大概的数值，与实际电压值有一定差别，如果要知道电压的准确值，可用交流电压表测量. 以 J1202 型学生电源为例.交流输出电压标称值为 2 V、14 V，每 2 V 一挡，共七挡.空载最高输出电压≤17 V.各挡满载时的工作电流额定为 2 A.各挡满载输出电压 U≤U 标+1 V. 交流 4 V 挡的满载电压最高可达 5 V，6 V 挡满载电压最高可达 7 V.而打点计时器工作时的电流为 80 mA、13 mA,只是电源满载电流的、. 所以打点计时器工作时的实际电压值接近空载电压.所以选择 4 V 挡实际上的工作电压在5 V 左右，完全可以满足电压条件. 如果打点计时器工作电压过高，例如某一打点计时器能在 4 V 电压下很好地打点，若事实上要在 6 V 挡下工作（实际工作电压可能达 7 V 以上）则振动片振动过大，振针由于这种情况会出现打“双点”现象，带来测量误差. 电火花计时器电源直接采用 220 V 交流电源，不存在机械振动问题.工作时由高压放电产生电火花，故仪器的一致性较高于电磁打点计时器.电火花计时器的分散性表现在输出脉冲电流的大小为 150 mA——300 mA 之间.脉冲电压高达 30 kV，脉冲强度可击穿 8 mm 空气间隙.即使不同仪器的指标并不完全一致，但是并不需调整电源电压，这一点较电磁打点计时器显得方便.高速摄影与频闪摄影 人们称摄影为瞬间艺术，但只有当高速摄影出现后，才有了真正意义上的瞬间摄影.普通闪光灯持续发光时间可达到 1/20 000 s，这对于拍摄体育运动等素材是够用了.然而子弹飞行时的速度少说也有数百米每秒，要想抓拍子弹运动的瞬间，曝光时间要用百万分之一秒的数量级.后来人们开始使...
