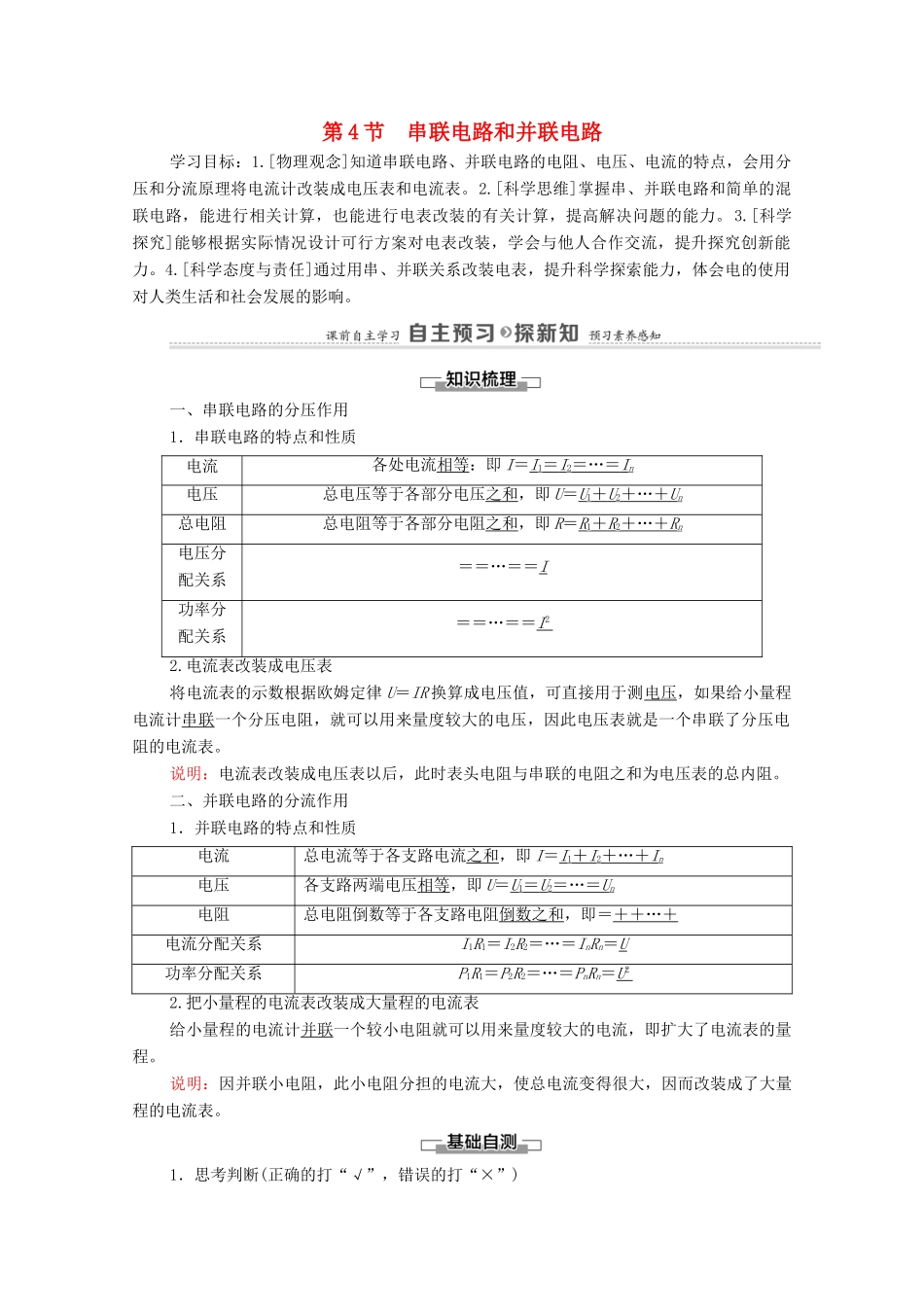

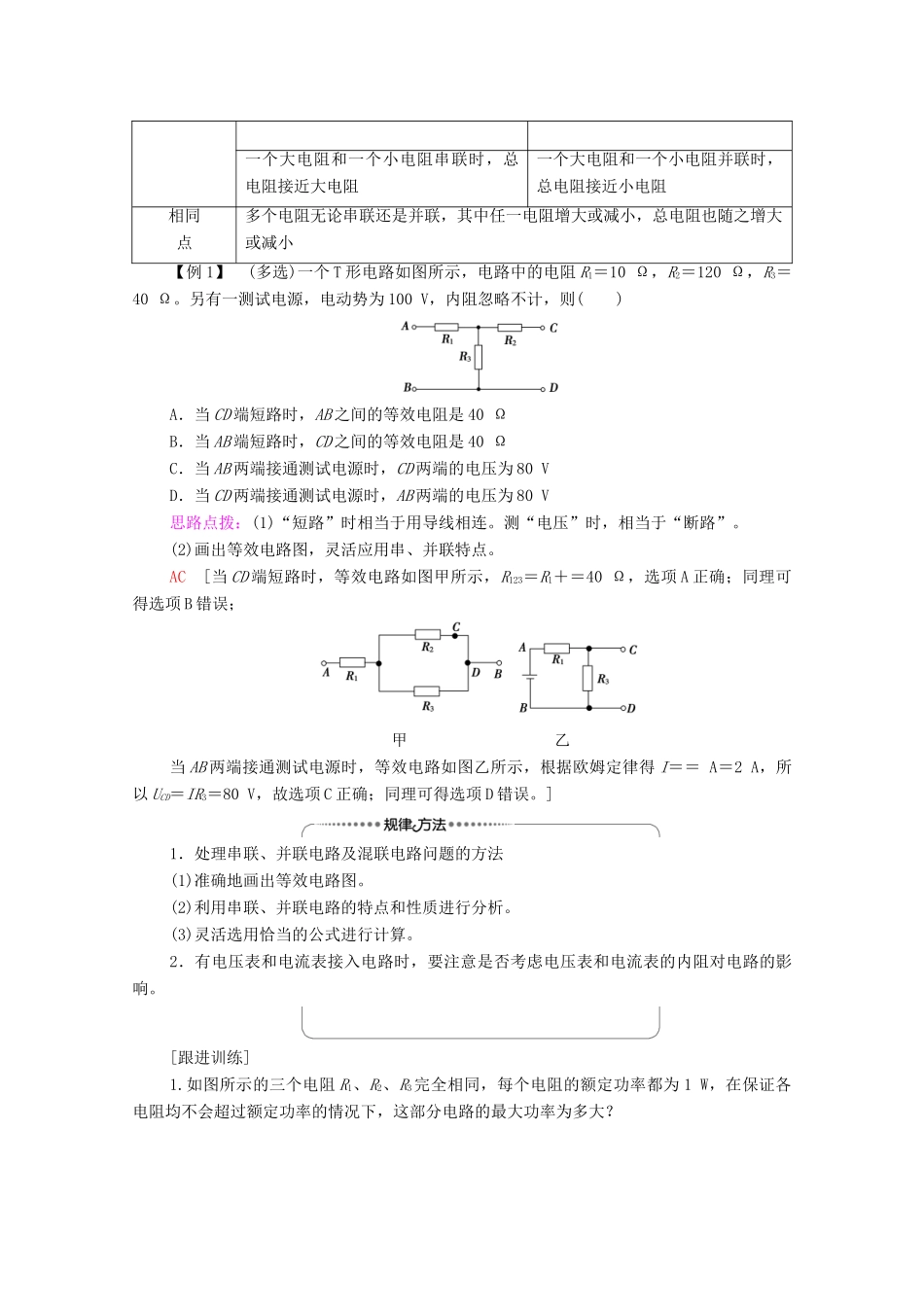

第 4 节 串联电路和并联电路学习目标：1.[物理观念]知道串联电路、并联电路的电阻、电压、电流的特点，会用分压和分流原理将电流计改装成电压表和电流表。2.[科学思维]掌握串、并联电路和简单的混联电路，能进行相关计算，也能进行电表改装的有关计算，提高解决问题的能力。3.[科学探究]能够根据实际情况设计可行方案对电表改装，学会与他人合作交流，提升探究创新能力。4.[科学态度与责任]通过用串、并联关系改装电表，提升科学探索能力，体会电的使用对人类生活和社会发展的影响。一、串联电路的分压作用1．串联电路的特点和性质电流各处电流相等：即 I＝I1＝ I 2＝…＝ I n电压总电压等于各部分电压之和，即 U＝U1＋ U 2＋…＋ U n总电阻总电阻等于各部分电阻之和，即 R＝R1＋ R 2＋…＋ R n电压分配关系＝＝…＝＝I功率分配关系＝＝…＝＝I 2 2.电流表改装成电压表将电流表的示数根据欧姆定律 U＝IR 换算成电压值，可直接用于测电压，如果给小量程电流计串联一个分压电阻，就可以用来量度较大的电压，因此电压表就是一个串联了分压电阻的电流表。说明：电流表改装成电压表以后，此时表头电阻与串联的电阻之和为电压表的总内阻。二、并联电路的分流作用1．并联电路的特点和性质电流总电流等于各支路电流之和，即 I＝I1＋ I 2＋…＋ I n电压各支路两端电压相等，即 U＝U1＝ U 2＝…＝ U n电阻总电阻倒数等于各支路电阻倒数之和，即＝＋＋…＋电流分配关系I1R1＝I2R2＝…＝InRn＝U功率分配关系P1R1＝P2R2＝…＝PnRn＝U 2 2.把小量程的电流表改装成大量程的电流表给小量程的电流计并联一个较小电阻就可以用来量度较大的电流，即扩大了电流表的量程。说明：因并联小电阻，此小电阻分担的电流大，使总电流变得很大，因而改装成了大量程的电流表。1．思考判断(正确的打“√”，错误的打“×”)(1)串联电路中总电阻大于任何一个电阻。(√)(2)电流计改装成电压表时是串联一个电阻。(√)(3)并联电路的总电阻小于其中任一支路的电阻。(√)(4)两个电阻并联时，其中一个电阻增大则总电阻变小。(×)2．(多选)如图所示的电路中，通过电阻 R1的电流 I1是( )A. B.C. D.BC [由欧姆定律及串联电路电流相等的特点可知 I1＝＝＝，故选项 B、C 正确。]3．如图所示有三个完全相同的电阻 R1＝R2＝R3＝R 接在电路中，则它们的电压之比为( )A．1∶1∶1B．1∶2∶2C．1∶4∶4D．2∶1∶1D [R2、R3 并联电阻为，再根据串联电...
