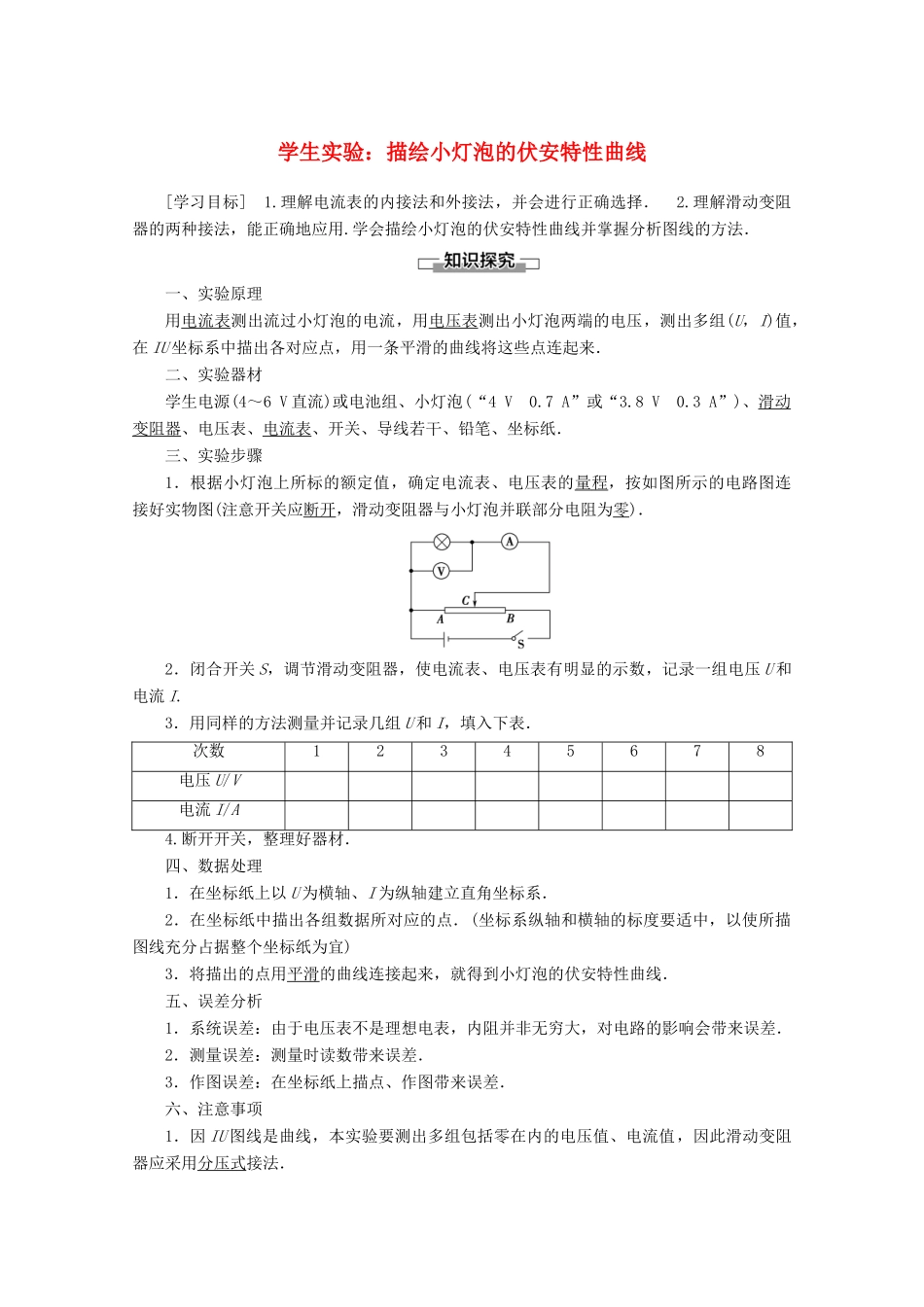

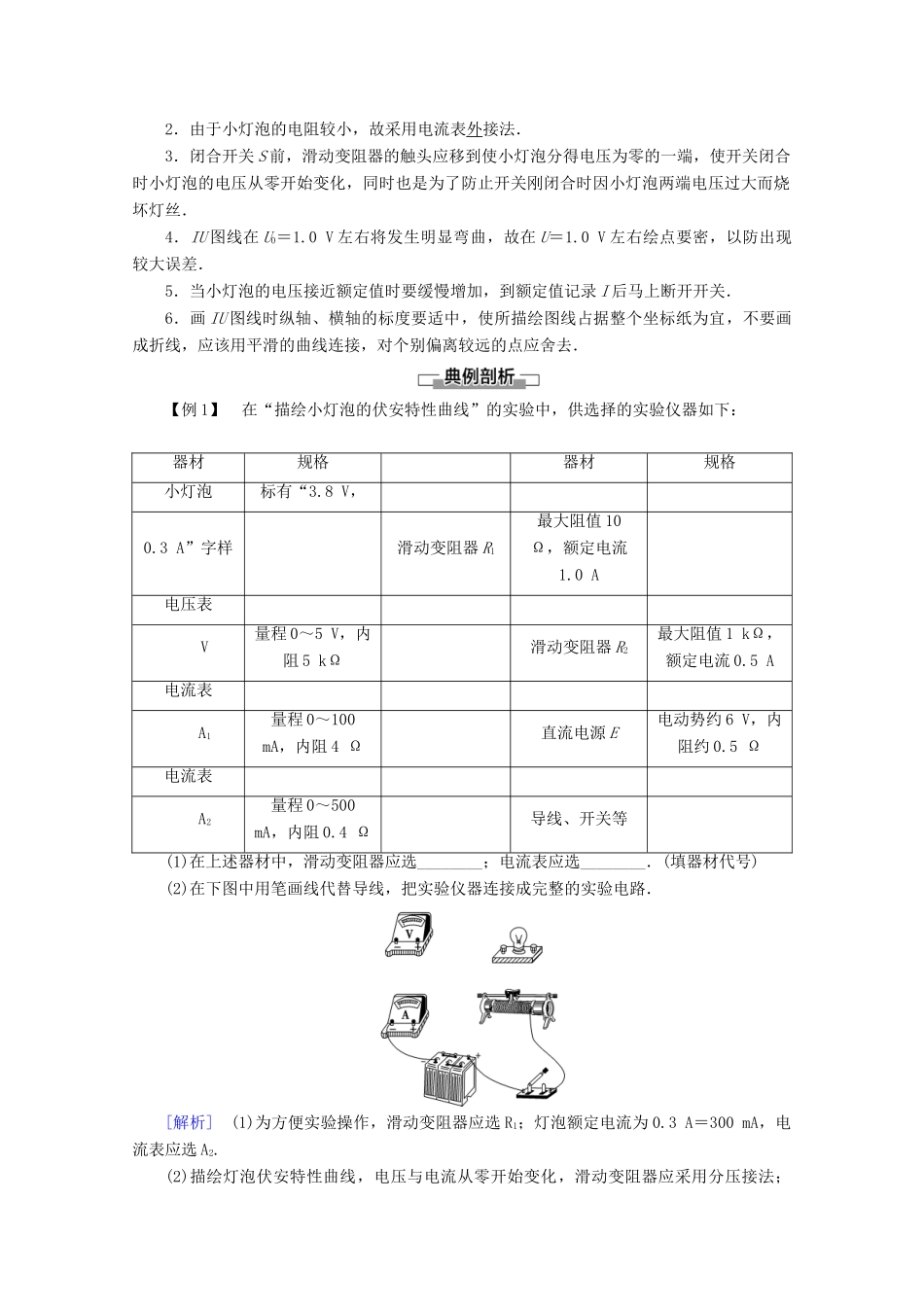

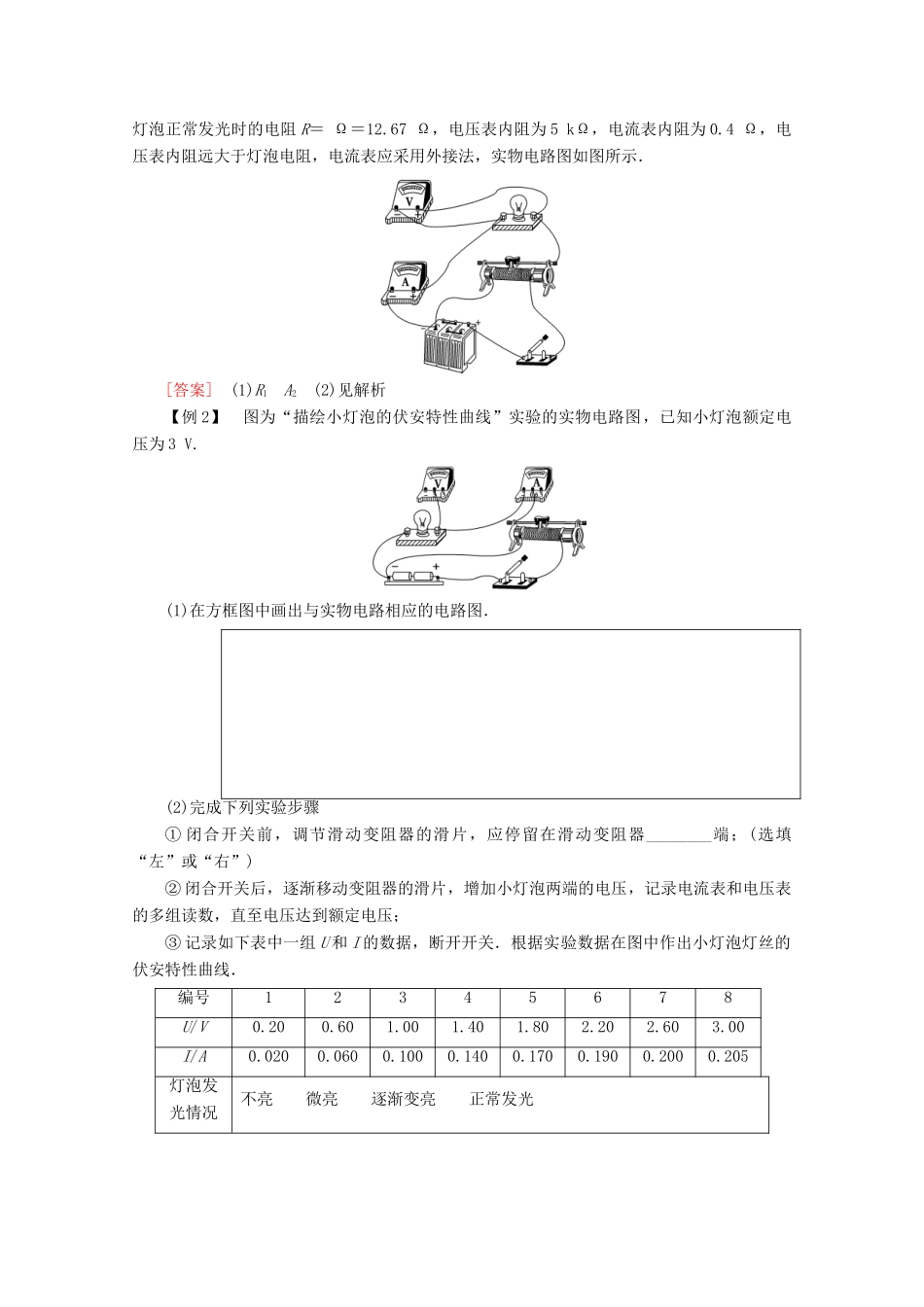

学生实验：描绘小灯泡的伏安特性曲线[学习目标] 1.理解电流表的内接法和外接法，并会进行正确选择． 2.理解滑动变阻器的两种接法，能正确地应用.学会描绘小灯泡的伏安特性曲线并掌握分析图线的方法．一、实验原理用电流表测出流过小灯泡的电流，用电压表测出小灯泡两端的电压，测出多组(U，I)值，在 IU 坐标系中描出各对应点，用一条平滑的曲线将这些点连起来．二、实验器材学生电源(4～6 V 直流)或电池组、小灯泡(“4 V 0.7 A”或“3.8 V 0.3 A”)、滑动变阻器、电压表、电流表、开关、导线若干、铅笔、坐标纸．三、实验步骤1．根据小灯泡上所标的额定值，确定电流表、电压表的量 程 ，按如图所示的电路图连接好实物图(注意开关应断开，滑动变阻器与小灯泡并联部分电阻为零)．2．闭合开关 S，调节滑动变阻器，使电流表、电压表有明显的示数，记录一组电压 U 和电流 I.3．用同样的方法测量并记录几组 U 和 I，填入下表．次数12345678电压 U/V电流 I/A4.断开开关，整理好器材．四、数据处理1．在坐标纸上以 U 为横轴、I 为纵轴建立直角坐标系．2．在坐标纸中描出各组数据所对应的点．(坐标系纵轴和横轴的标度要适中，以使所描图线充分占据整个坐标纸为宜)3．将描出的点用平滑的曲线连接起来，就得到小灯泡的伏安特性曲线．五、误差分析1．系统误差：由于电压表不是理想电表，内阻并非无穷大，对电路的影响会带来误差．2．测量误差：测量时读数带来误差．3．作图误差：在坐标纸上描点、作图带来误差．六、注意事项1．因 IU 图线是曲线，本实验要测出多组包括零在内的电压值、电流值，因此滑动变阻器应采用分压式接法．2．由于小灯泡的电阻较小，故采用电流表外接法．3．闭合开关 S 前，滑动变阻器的触头应移到使小灯泡分得电压为零的一端，使开关闭合时小灯泡的电压从零开始变化，同时也是为了防止开关刚闭合时因小灯泡两端电压过大而烧坏灯丝．4．IU 图线在 U0＝1.0 V 左右将发生明显弯曲，故在 U＝1.0 V 左右绘点要密，以防出现较大误差．5．当小灯泡的电压接近额定值时要缓慢增加，到额定值记录 I 后马上断开开关．6．画 IU 图线时纵轴、横轴的标度要适中，使所描绘图线占据整个坐标纸为宜，不要画成折线，应该用平滑的曲线连接，对个别偏离较远的点应舍去．【例 1】 在“描绘小灯泡的伏安特性曲线”的实验中，供选择的实验仪器如下：器材规格器材规格小灯泡标有“3.8 V，0.3 A”字样滑动变阻器 R1...
