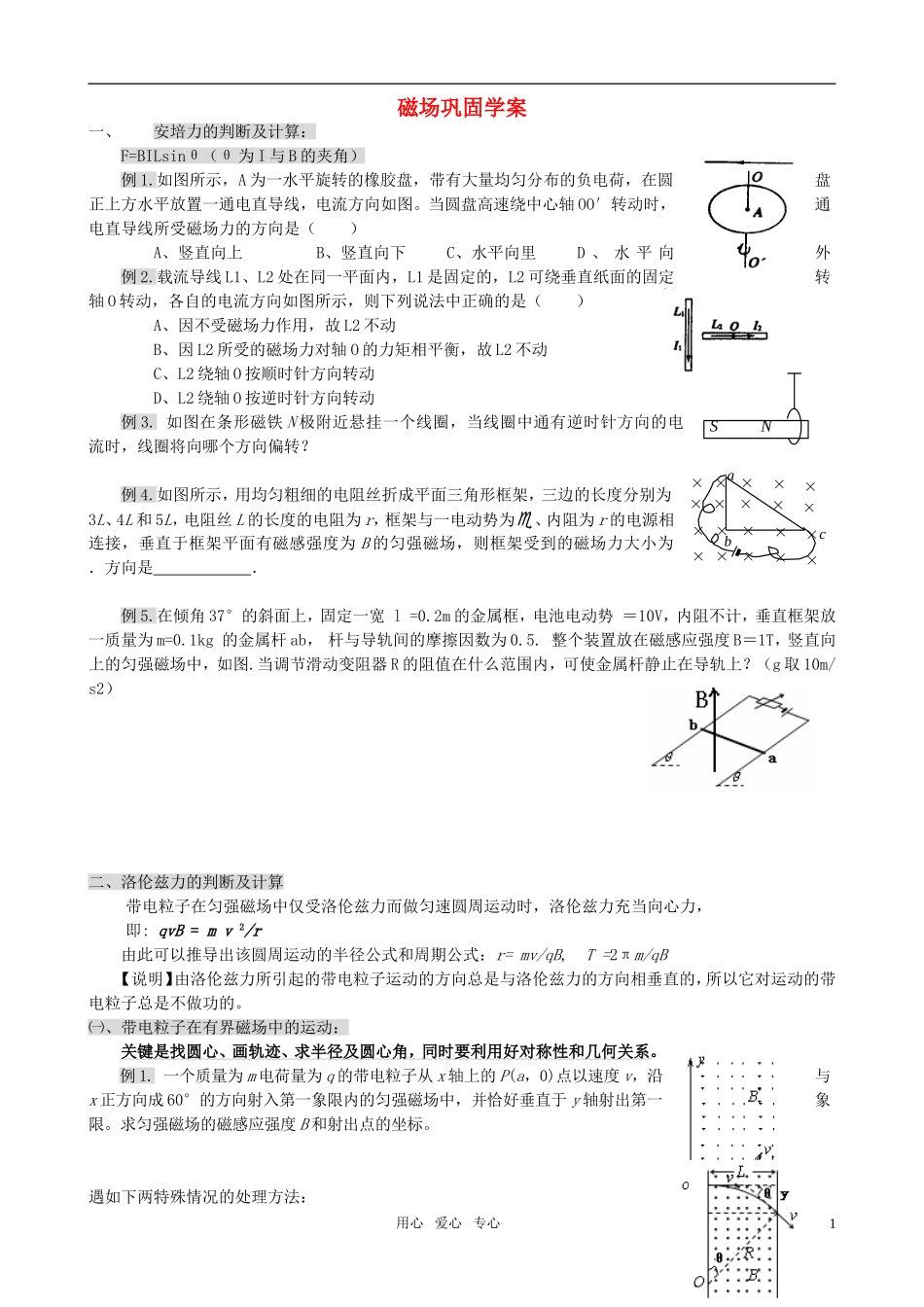

磁场巩固学案一、安培力的判断及计算：F=BILsinθ（θ 为 I 与 B 的夹角）例 1.如图所示，A 为一水平旋转的橡胶盘，带有大量均匀分布的负电荷，在圆盘正上方水平放置一通电直导线，电流方向如图。当圆盘高速绕中心轴 OO′转动时，通电直导线所受磁场力的方向是（ ） A、竖直向上B、竖直向下C、水平向里D 、 水 平 向外例 2.载流导线 L1、L2 处在同一平面内，L1 是固定的，L2 可绕垂直纸面的固定转轴 O 转动，各自的电流方向如图所示，则下列说法中正确的是（ ） A、因不受磁场力作用，故 L2 不动B、因 L2 所受的磁场力对轴 O 的力矩相平衡，故 L2 不动C、L2 绕轴 O 按顺时针方向转动D、L2 绕轴 O 按逆时针方向转动例 3. 如图在条形磁铁 N 极附近悬挂一个线圈，当线圈中通有逆时针方向的电流时，线圈将向哪个方向偏转？例 4.如图所示，用均匀粗细的电阻丝折成平面三角形框架，三边的长度分别为3L、4L 和 5L，电阻丝 L 的长度的电阻为 r，框架与一电动势为、内阻为 r 的电源相连接，垂直于框架平面有磁感强度为 B 的匀强磁场，则框架受到的磁场力大小为 ．方向是 ． 例 5.在倾角 37°的斜面上，固定一宽 l =0.2m 的金属框，电池电动势 ＝10V，内阻不计，垂直框架放一质量为 m=0.1kg 的金属杆 ab， 杆与导轨间的摩擦因数为 0.5. 整个装置放在磁感应强度 B＝1T，竖直向上的匀强磁场中，如图.当调节滑动变阻器 R 的阻值在什么范围内，可使金属杆静止在导轨上？（g 取 10m/s2）二、洛伦兹力的判断及计算带电粒子在匀强磁场中仅受洛伦兹力而做匀速圆周运动时，洛伦兹力充当向心力，即: qvB = m v 2/r由此可以推导出该圆周运动的半径公式和周期公式：r= mv/qB, T =2πm/qB 【说明】由洛伦兹力所引起的带电粒子运动的方向总是与洛伦兹力的方向相垂直的，所以它对运动的带电粒子总是不做功的。㈠、带电粒子在有界磁场中的运动：关键是找圆心、画轨迹、求半径及圆心角，同时要利用好对称性和几何关系。例 1. 一个质量为 m 电荷量为 q 的带电粒子从 x 轴上的 P(a，0)点以速度 v，沿与x 正方向成 60°的方向射入第一象限内的匀强磁场中，并恰好垂直于 y 轴射出第一象限。求匀强磁场的磁感应强度 B 和射出点的坐标。遇如下两特殊情况的处理方法：用心 爱心 专心1S Nacb⑴ 穿过矩形磁场区。一定要先画好辅助线（...
