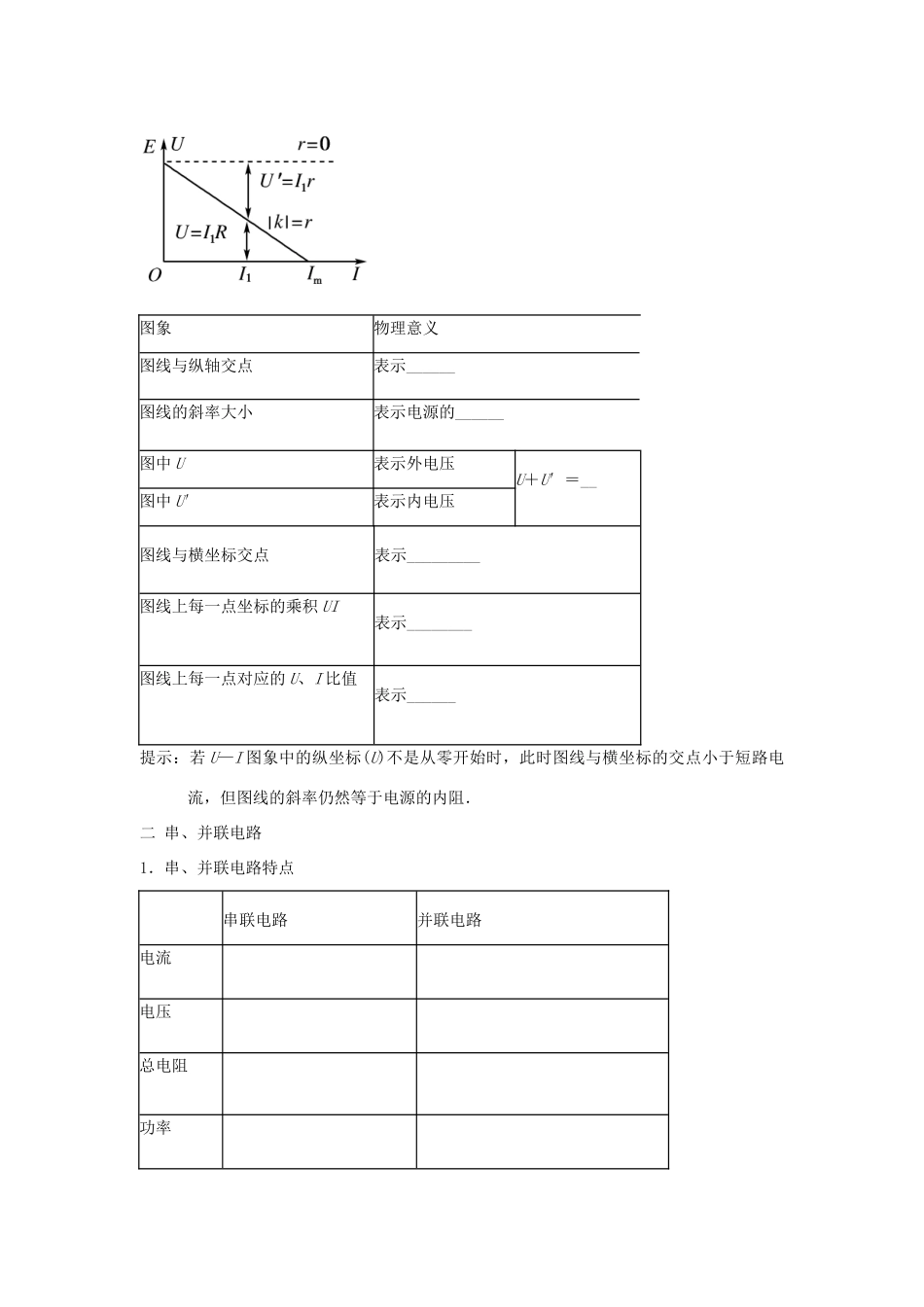

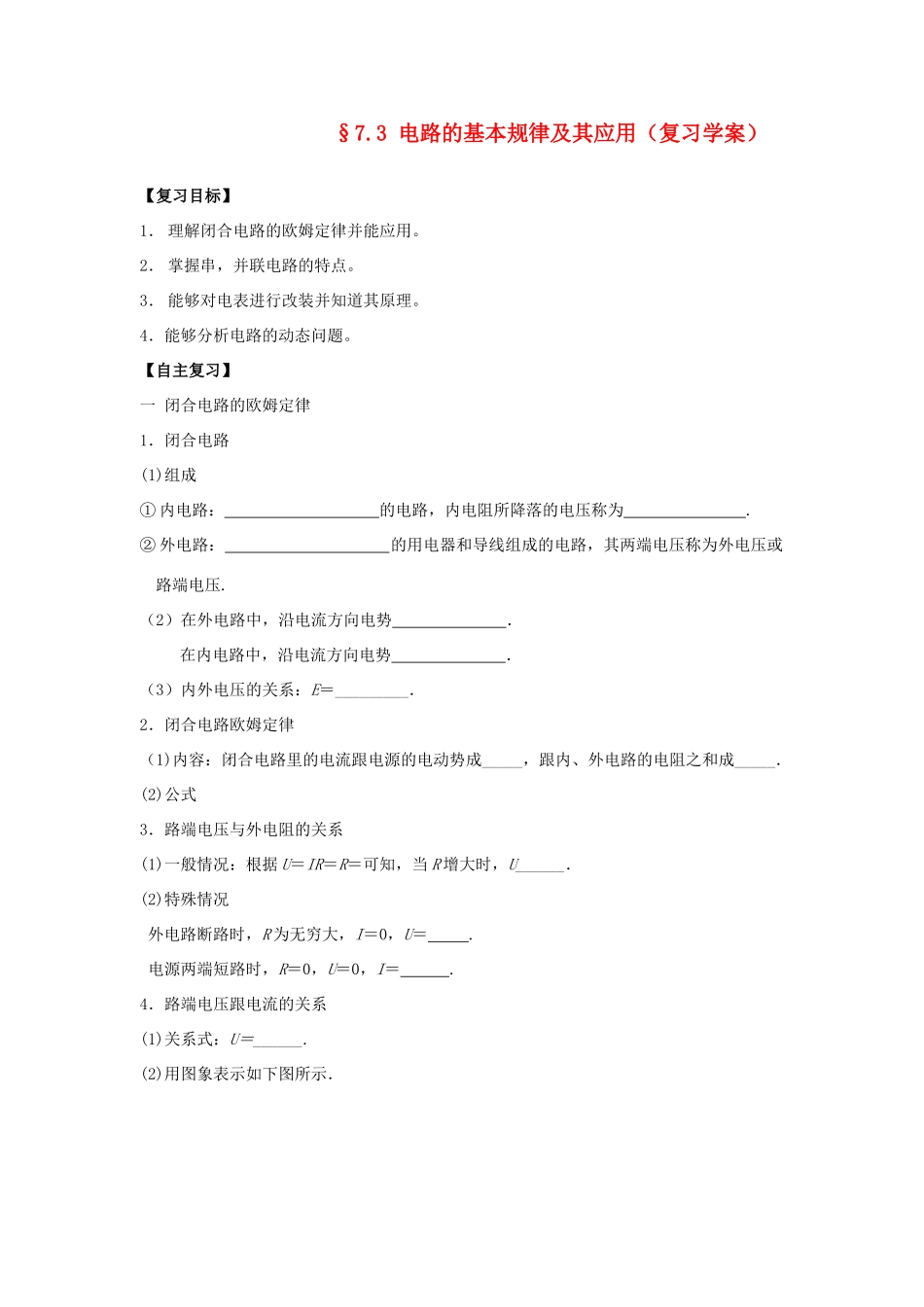

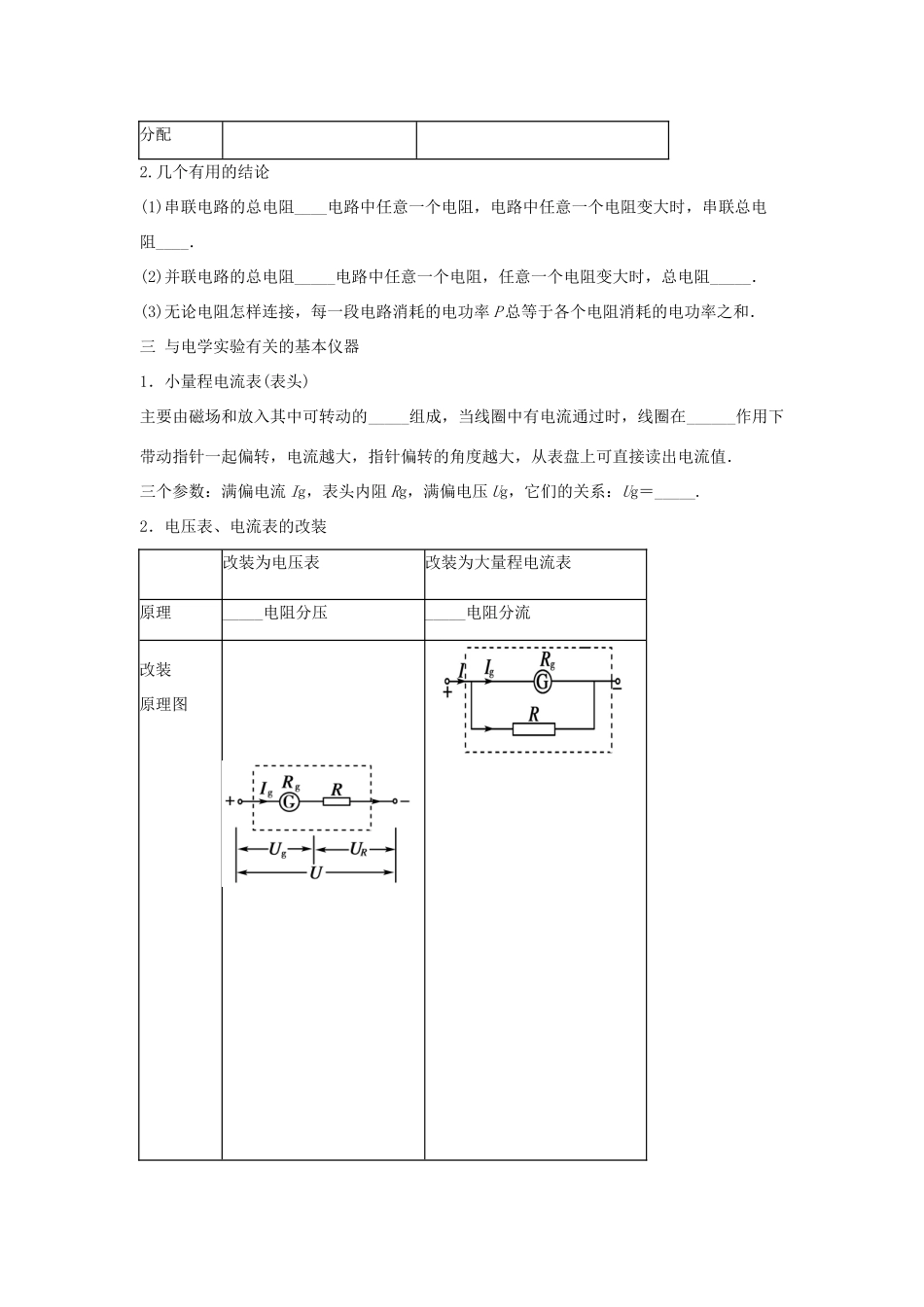

§7.3 电路的基本规律及其应用（复习学案） 【复习目标】1． 理解闭合电路的欧姆定律并能应用。2． 掌握串，并联电路的特点。3． 能够对电表进行改装并知道其原理。4．能够分析电路的动态问题。【自主复习】一 闭合电路的欧姆定律1．闭合电路(1)组成① 内电路： 的电路，内电阻所降落的电压称为 .② 外电路： 的用电器和导线组成的电路，其两端电压称为外电压或路端电压. （2）在外电路中，沿电流方向电势 ．在内电路中，沿电流方向电势 ．（3）内外电压的关系：E＝_________．2．闭合电路欧姆定律（1)内容：闭合电路里的电流跟电源的电动势成_____，跟内、外电路的电阻之和成_____．(2)公式3．路端电压与外电阻的关系(1)一般情况：根据 U＝IR＝R＝可知，当 R 增大时，U______．(2)特殊情况外电路断路时，R 为无穷大，I＝0，U＝ . 电源两端短路时，R＝0，U＝0，I＝ . 4．路端电压跟电流的关系(1)关系式：U＝______.(2)用图象表示如下图所示．图象物理意义图线与纵轴交点表示______图线的斜率大小表示电源的______图中 U表示外电压U＋U′＝__图中 U′表示内电压图线与横坐标交点表示_________图线上每一点坐标的乘积 UI表示________图线上每一点对应的 U、I 比值表示______提示：若 U—I 图象中的纵坐标(U)不是从零开始时，此时图线与横坐标的交点小于短路电流，但图线的斜率仍然等于电源的内阻．二 串、并联电路1．串、并联电路特点 串联电路并联电路电流电压 总电阻 功率 分配2.几个有用的结论(1)串联电路的总电阻____电路中任意一个电阻，电路中任意一个电阻变大时，串联总电阻____．(2)并联电路的总电阻_____电路中任意一个电阻，任意一个电阻变大时，总电阻_____．(3)无论电阻怎样连接，每一段电路消耗的电功率 P 总等于各个电阻消耗的电功率之和．三 与电学实验有关的基本仪器1．小量程电流表(表头)主要由磁场和放入其中可转动的_____组成，当线圈中有电流通过时，线圈在______作用下带动指针一起偏转，电流越大，指针偏转的角度越大，从表盘上可直接读出电流值．三个参数：满偏电流 Ig，表头内阻 Rg，满偏电压 Ug，它们的关系：Ug＝_____.2．电压表、电流表的改装 改装为电压表改装为大量程电流表原理_____电阻分压_____电阻分流改装原理图 分压电阻或分流电阻 _______改装后电表内阻【典型例题】考点一：电源的有关功率和效率1．电源的总功率：2．电源的内耗功率：3．电源的输出功率：P 出＝ ...
