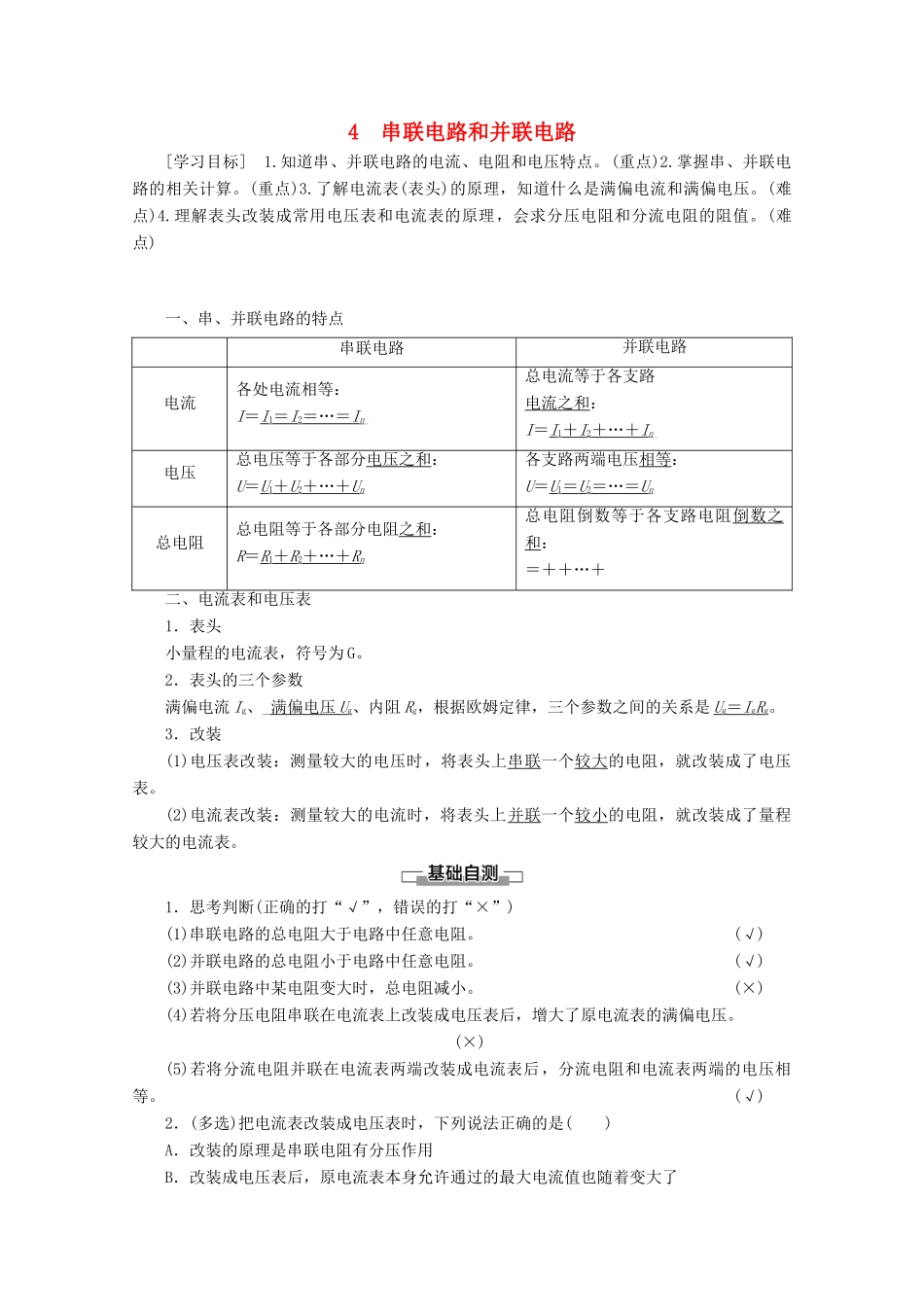

4 串联电路和并联电路[学习目标] 1.知道串、并联电路的电流、电阻和电压特点。(重点)2.掌握串、并联电路的相关计算。(重点)3.了解电流表(表头)的原理，知道什么是满偏电流和满偏电压。(难点)4.理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。(难点)一、串、并联电路的特点串联电路并联电路电流各处电流相等：I＝I1＝ I 2＝…＝ I n_总电流等于各支路电流之和： I＝I1＋ I 2＋…＋ I n_电压总电压等于各部分电压之和：U＝U1＋ U 2＋…＋ U n各支路两端电压相等：U＝U1＝ U 2＝…＝ U n总电阻总电阻等于各部分电阻之和：R＝R1＋ R 2＋…＋ R n总电阻倒数等于各支路电阻倒数之和：＝＋＋…＋二、电流表和电压表1．表头小量程的电流表，符号为 G。2．表头的三个参数满偏电流 Ig、_满偏电压 U g、内阻 Rg，根据欧姆定律，三个参数之间的关系是 Ug＝ I gRg。3．改装(1)电压表改装：测量较大的电压时，将表头上串联一个较大的电阻，就改装成了电压表。(2)电流表改装：测量较大的电流时，将表头上并联一个较小的电阻，就改装成了量程较大的电流表。1．思考判断(正确的打“√”，错误的打“×”)(1)串联电路的总电阻大于电路中任意电阻。(√)(2)并联电路的总电阻小于电路中任意电阻。(√)(3)并联电路中某电阻变大时，总电阻减小。(×)(4)若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压。(×)(5)若将分流电阻并联在电流表两端改装成电流表后，分流电阻和电流表两端的电压相等。(√)2．(多选)把电流表改装成电压表时，下列说法正确的是( )A．改装的原理是串联电阻有分压作用B．改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了C．改装后原电流表自身的电阻也增大了D．改装后使用时，加在原电流表两端的电压的最大值不变AD [电流表改装成电压表的原理是串联电路的分压作用，故 A 正确；电流表改装成电压表后 Rg、Ig、Ug均不变，故 B、C 错误，D 正确。]3．(多选)电阻 R1、R2、R3串联在电路中。已知 R1＝10 Ω、R3＝5 Ω，R1两端的电压为 6 V，R2两端的电压为 12 V，则( )A．电路中的电流为 0.6 AB．电阻 R2的阻值为 20 ΩC．三只电阻两端的总电压为 21 VD．电阻 R3两端的电压为 4 VABC [电路中电流 I＝＝ A＝0.6 A；R2阻值为 R2＝＝ Ω＝20 Ω，三只电阻两端的总电压 U＝I(R1＋R2＋R3)＝21 V；电阻 R3两端的电压 U3＝IR3...
