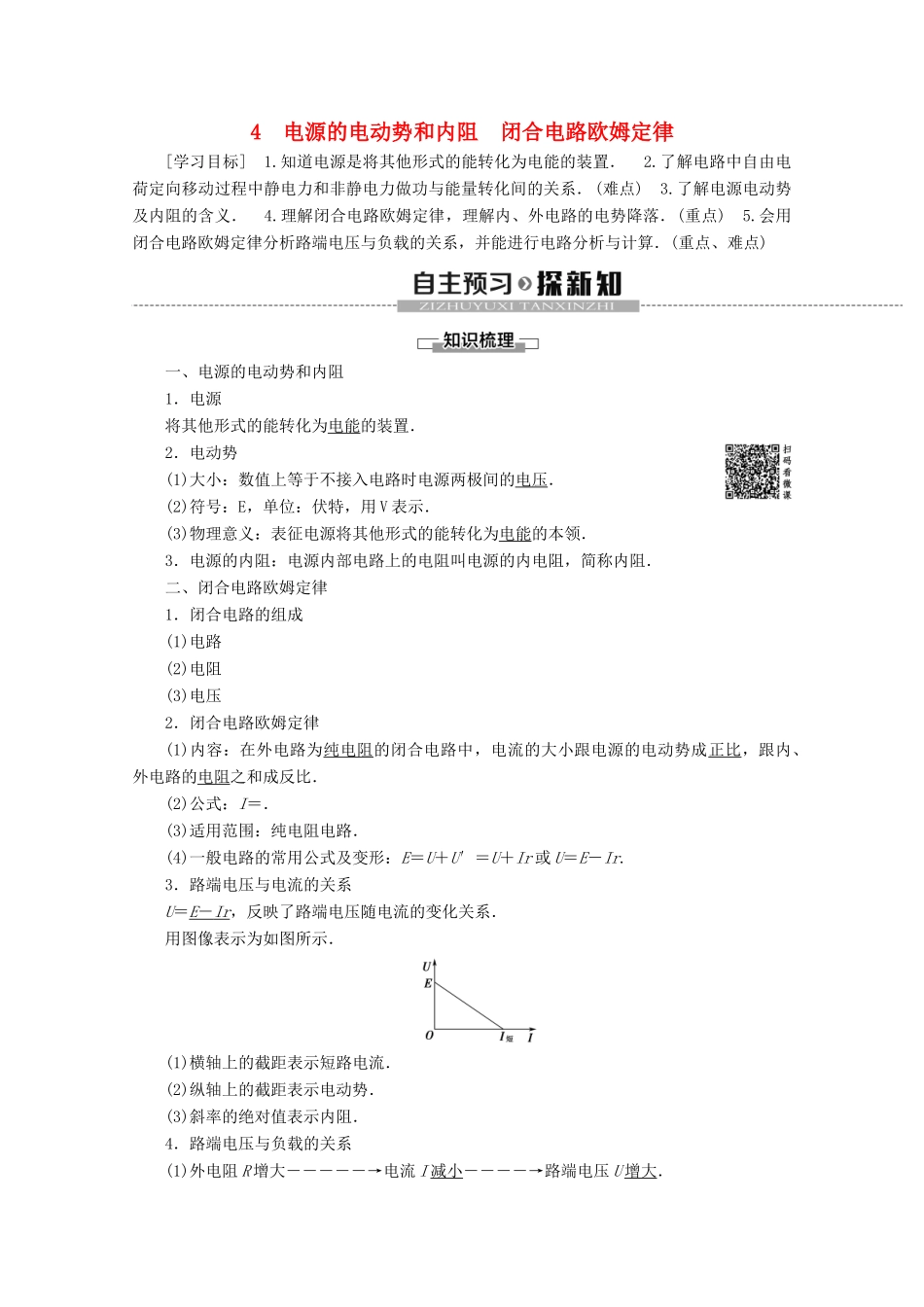

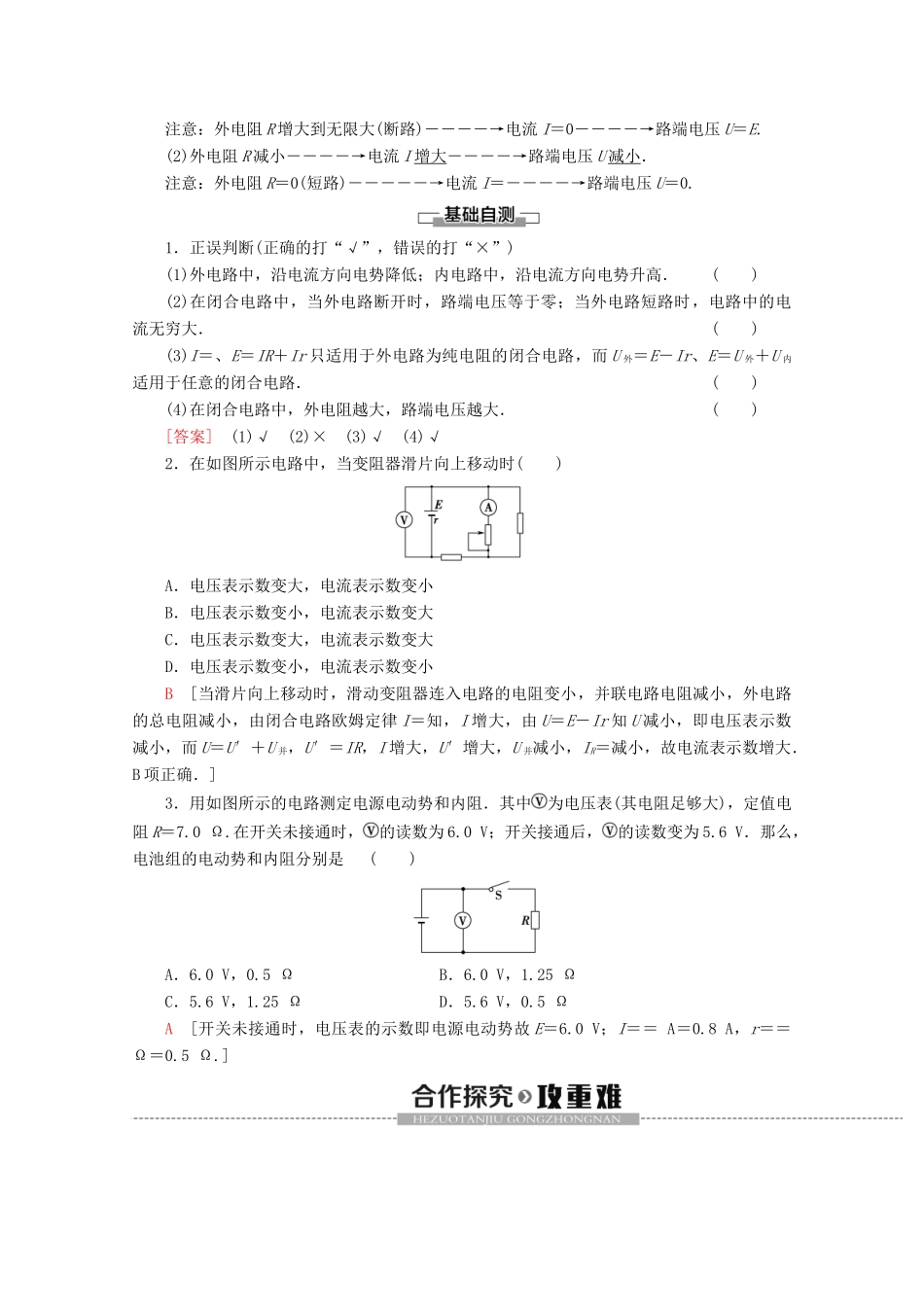

4 电源的电动势和内阻 闭合电路欧姆定律[学习目标] 1.知道电源是将其他形式的能转化为电能的装置． 2.了解电路中自由电荷定向移动过程中静电力和非静电力做功与能量转化间的关系．(难点) 3.了解电源电动势及内阻的含义． 4.理解闭合电路欧姆定律，理解内、外电路的电势降落．(重点) 5.会用闭合电路欧姆定律分析路端电压与负载的关系，并能进行电路分析与计算．(重点、难点)一、电源的电动势和内阻1．电源将其他形式的能转化为电能的装置．2．电动势(1)大小：数值上等于不接入电路时电源两极间的电压．(2)符号：E，单位：伏特，用 V 表示．(3)物理意义：表征电源将其他形式的能转化为电能的本领．3．电源的内阻：电源内部电路上的电阻叫电源的内电阻，简称内阻．二、闭合电路欧姆定律1．闭合电路的组成(1)电路(2)电阻(3)电压2．闭合电路欧姆定律(1)内容：在外电路为纯电阻的闭合电路中，电流的大小跟电源的电动势成正比，跟内、外电路的电阻之和成反比．(2)公式：I＝．(3)适用范围：纯电阻电路．(4)一般电路的常用公式及变形：E＝U＋U′＝U＋Ir 或 U＝E－Ir.3．路端电压与电流的关系U＝E － Ir ，反映了路端电压随电流的变化关系．用图像表示为如图所示．(1)横轴上的截距表示短路电流．(2)纵轴上的截距表示电动势．(3)斜率的绝对值表示内阻．4．路端电压与负载的关系(1)外电阻 R 增大―――――→电流 I 减小――――→路端电压 U 增大．注意：外电阻 R 增大到无限大(断路)――――→电流 I＝0――――→路端电压 U＝E.(2)外电阻 R 减小――――→电流 I 增大――――→路端电压 U 减小．注意：外电阻 R＝0(短路)―――――→电流 I＝――――→路端电压 U＝0.1．正误判断(正确的打“√”，错误的打“×”)(1)外电路中，沿电流方向电势降低；内电路中，沿电流方向电势升高．( )(2)在闭合电路中，当外电路断开时，路端电压等于零；当外电路短路时，电路中的电流无穷大．( )(3)I＝、E＝IR＋Ir 只适用于外电路为纯电阻的闭合电路，而 U 外＝E－Ir、E＝U 外＋U 内适用于任意的闭合电路．( )(4)在闭合电路中，外电阻越大，路端电压越大．( )[答案] (1)√ (2)× (3)√ (4)√2．在如图所示电路中，当变阻器滑片向上移动时( )A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小B [当滑片向上移动时，滑动变阻器连入...
