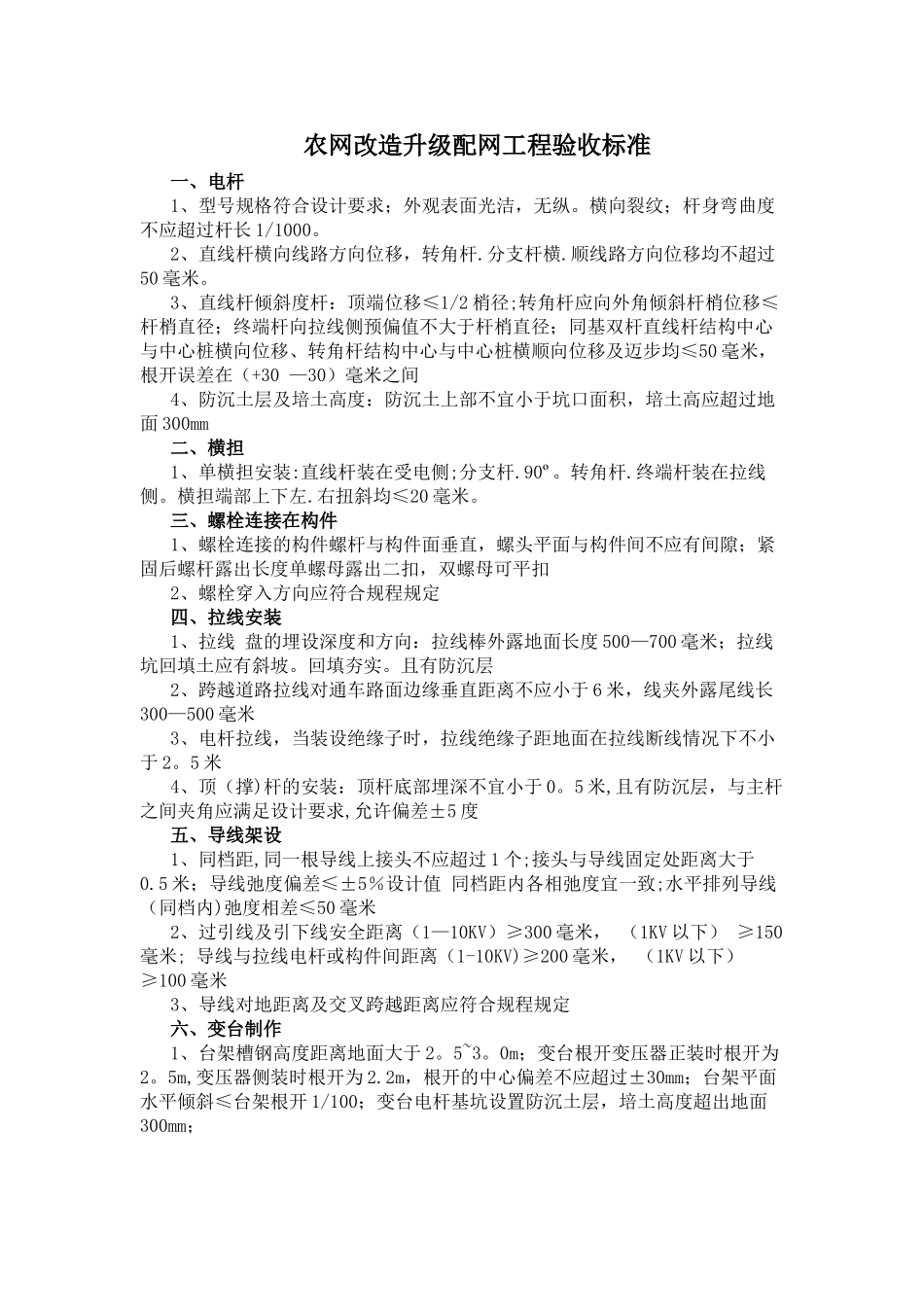

农网改造升级配网工程验收标准一、电杆1、型号规格符合设计要求；外观表面光洁，无纵。横向裂纹；杆身弯曲度不应超过杆长 1/1000。2、直线杆横向线路方向位移，转角杆.分支杆横.顺线路方向位移均不超过50 毫米。3、直线杆倾斜度杆：顶端位移≤1/2 梢径;转角杆应向外角倾斜杆梢位移≤杆梢直径；终端杆向拉线侧预偏值不大于杆梢直径；同基双杆直线杆结构中心与中心桩横向位移、转角杆结构中心与中心桩横顺向位移及迈步均≤50 毫米，根开误差在（+30 —30）毫米之间4、防沉土层及培土高度：防沉土上部不宜小于坑口面积，培土高应超过地面 300mm二、横担1、单横担安装:直线杆装在受电侧;分支杆.90º。转角杆.终端杆装在拉线侧。横担端部上下左.右扭斜均≤20 毫米。三、螺栓连接在构件1、螺栓连接的构件螺杆与构件面垂直，螺头平面与构件间不应有间隙；紧固后螺杆露出长度单螺母露出二扣，双螺母可平扣2、螺栓穿入方向应符合规程规定四、拉线安装1、拉线 盘的埋设深度和方向：拉线棒外露地面长度 500—700 毫米；拉线坑回填土应有斜坡。回填夯实。且有防沉层2、跨越道路拉线对通车路面边缘垂直距离不应小于 6 米，线夹外露尾线长300—500 毫米3、电杆拉线，当装设绝缘子时，拉线绝缘子距地面在拉线断线情况下不小于 2。5 米4、顶（撑)杆的安装：顶杆底部埋深不宜小于 0。5 米,且有防沉层，与主杆之间夹角应满足设计要求,允许偏差±5 度五、导线架设1、同档距,同一根导线上接头不应超过 1 个;接头与导线固定处距离大于0.5 米；导线弛度偏差≤±5％设计值 同档距内各相弛度宜一致;水平排列导线（同档内)弛度相差≤50 毫米2、过引线及引下线安全距离（1—10KV）≥300 毫米， （1KV 以下） ≥150毫米; 导线与拉线电杆或构件间距离（1-10KV)≥200 毫米， （1KV 以下） ≥100 毫米3、导线对地距离及交叉跨越距离应符合规程规定六、变台制作1、台架槽钢高度距离地面大于 2。5~3。0m；变台根开变压器正装时根开为2。5m,变压器侧装时根开为 2.2m，根开的中心偏差不应超过±30mm；台架平面水平倾斜≤台架根开 1/100；变台电杆基坑设置防沉土层，培土高度超出地面300mm；2、变台的引线、变压器、JP 柜、高压熔断器等的横担按设计图纸施工，牢固可靠，标高误差、水平误差均不大于 5mm3、螺栓连接的构件螺杆及螺栓穿入方向应符合规程规定4、设备连线检查1）、高压引下线采纳绝缘导线与 10kV 线路连接，应使用 T 型线夹或使...
