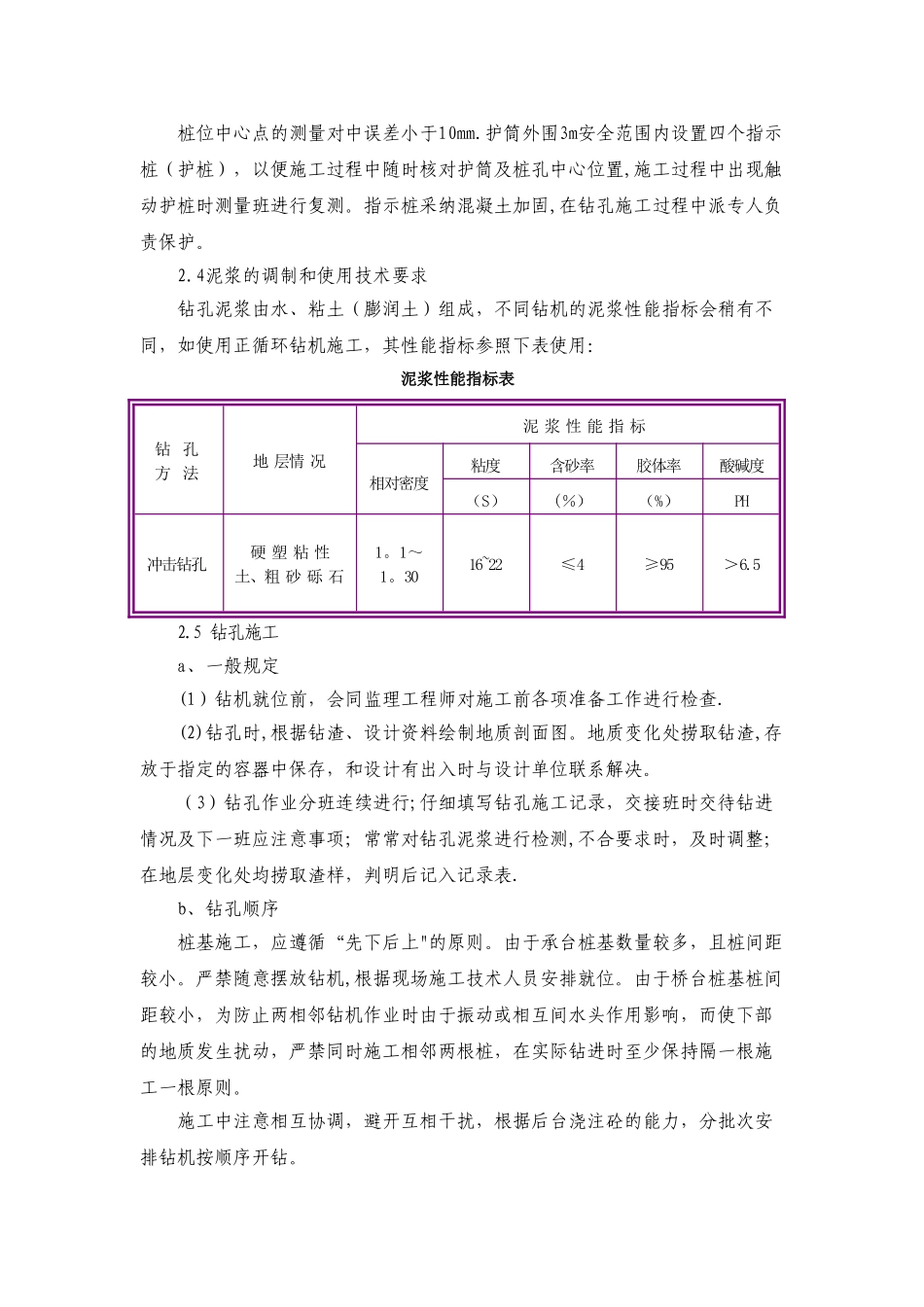

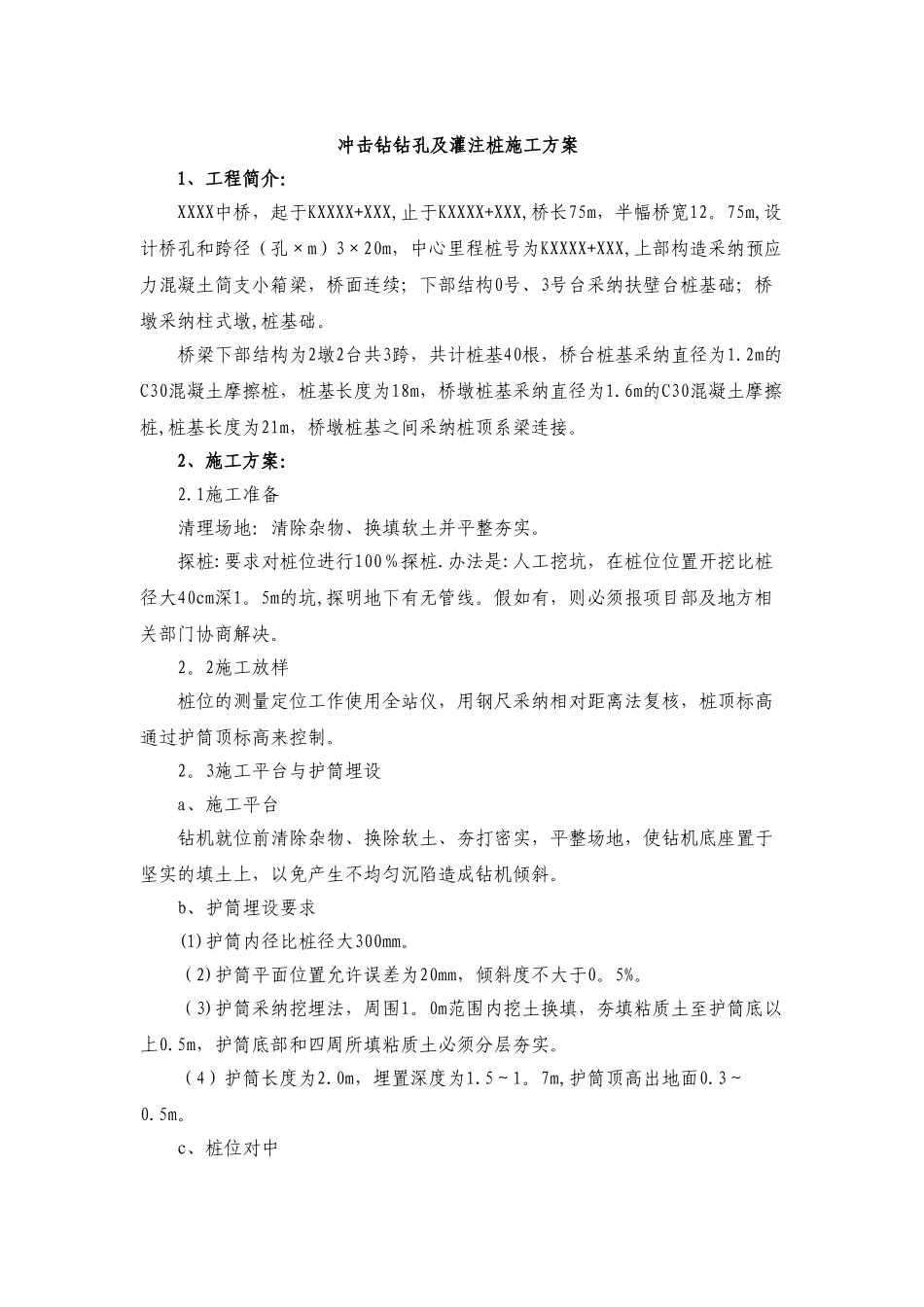

冲击钻钻孔及灌注桩施工方案1、工程简介：XXXX中桥，起于KXXXX+XXX,止于KXXXX+XXX,桥长75m，半幅桥宽12。75m,设计桥孔和跨径（孔×m）3×20m，中心里程桩号为KXXXX+XXX,上部构造采纳预应力混凝土简支小箱梁，桥面连续；下部结构0号、3号台采纳扶壁台桩基础；桥墩采纳柱式墩,桩基础。桥梁下部结构为2墩2台共3跨，共计桩基40根，桥台桩基采纳直径为1.2m的C30混凝土摩擦桩，桩基长度为18m，桥墩桩基采纳直径为1.6m的C30混凝土摩擦桩,桩基长度为21m，桥墩桩基之间采纳桩顶系梁连接。2、施工方案：2.1施工准备清理场地：清除杂物、换填软土并平整夯实。探桩:要求对桩位进行100％探桩.办法是:人工挖坑，在桩位位置开挖比桩径大40cm深1。5m的坑,探明地下有无管线。假如有，则必须报项目部及地方相关部门协商解决。2。2施工放样桩位的测量定位工作使用全站仪，用钢尺采纳相对距离法复核，桩顶标高通过护筒顶标高来控制。2。3施工平台与护筒埋设a、施工平台钻机就位前清除杂物、换除软土、夯打密实，平整场地，使钻机底座置于坚实的填土上，以免产生不均匀沉陷造成钻机倾斜。b、护筒埋设要求(1)护筒内径比桩径大300mm。（2)护筒平面位置允许误差为20mm，倾斜度不大于0。5%。（3)护筒采纳挖埋法，周围1。0m范围内挖土换填，夯填粘质土至护筒底以上0.5m，护筒底部和四周所填粘质土必须分层夯实。（4）护筒长度为2.0m，埋置深度为1.5～1。7m,护筒顶高出地面0.3～0.5m。c、桩位对中桩位中心点的测量对中误差小于10mm.护筒外围3m安全范围内设置四个指示桩（护桩），以便施工过程中随时核对护筒及桩孔中心位置,施工过程中出现触动护桩时测量班进行复测。指示桩采纳混凝土加固,在钻孔施工过程中派专人负责保护。2.4泥浆的调制和使用技术要求钻孔泥浆由水、粘土（膨润土）组成，不同钻机的泥浆性能指标会稍有不同，如使用正循环钻机施工，其性能指标参照下表使用：泥浆性能指标表钻 孔方 法地 层情 况泥 浆 性 能 指 标相对密度粘度含砂率胶体率酸碱度（S）(％）（%）PH冲击钻孔硬 塑 粘 性 土、粗 砂 砾 石1。1～1。3016~22≤4≥95＞6.52.5 钻孔施工a、一般规定(1）钻机就位前，会同监理工程师对施工前各项准备工作进行检查.(2)钻孔时,根据钻渣、设计资料绘制地质剖面图。地质变化处捞取钻渣,存放于指定的容器中保存，和设计有出入时与设计单位联系解决。（3）钻孔作业分班连续进行;仔细填写钻孔施工记录，交接班时交待钻进情况及下一班应注意事项...
