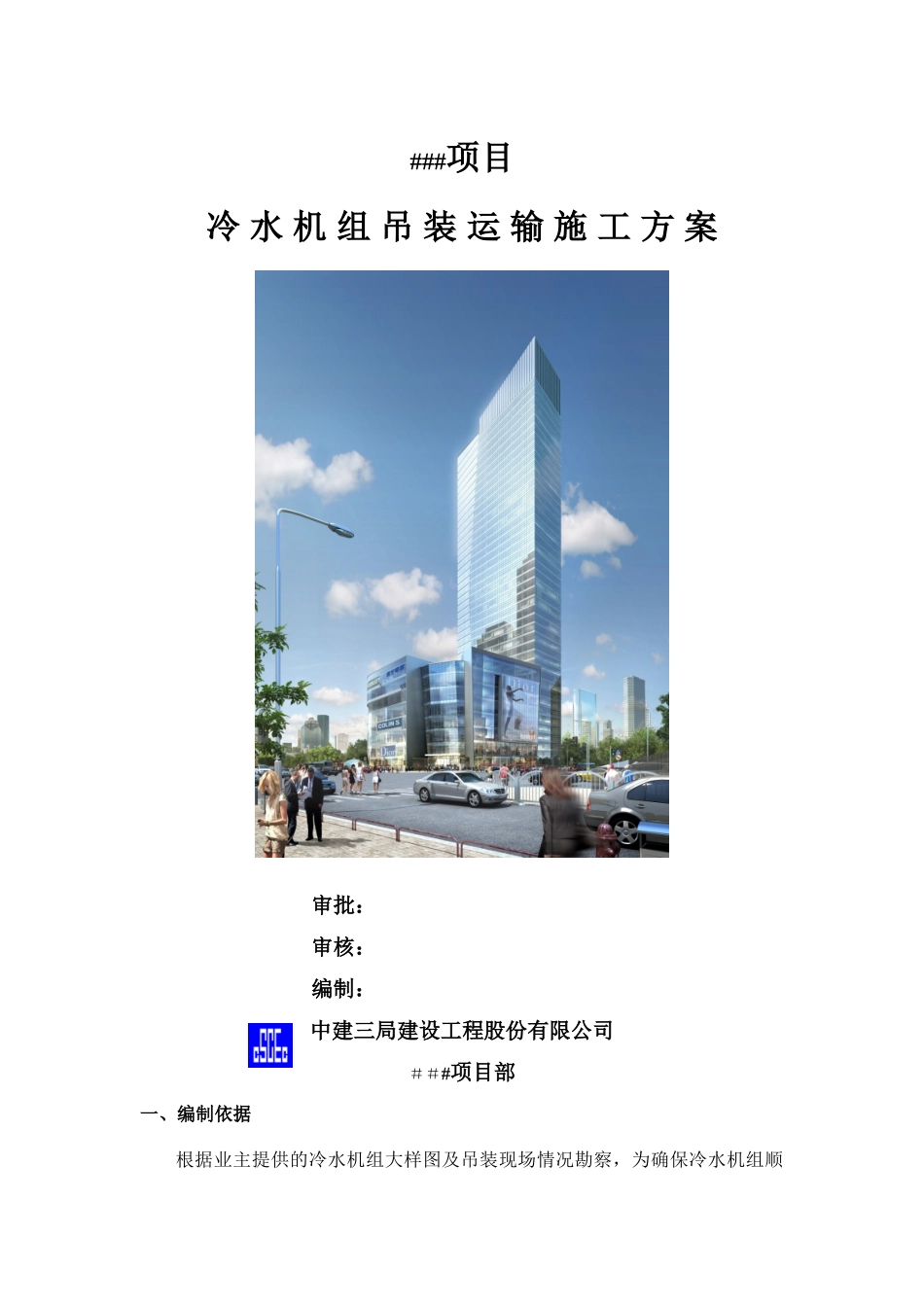

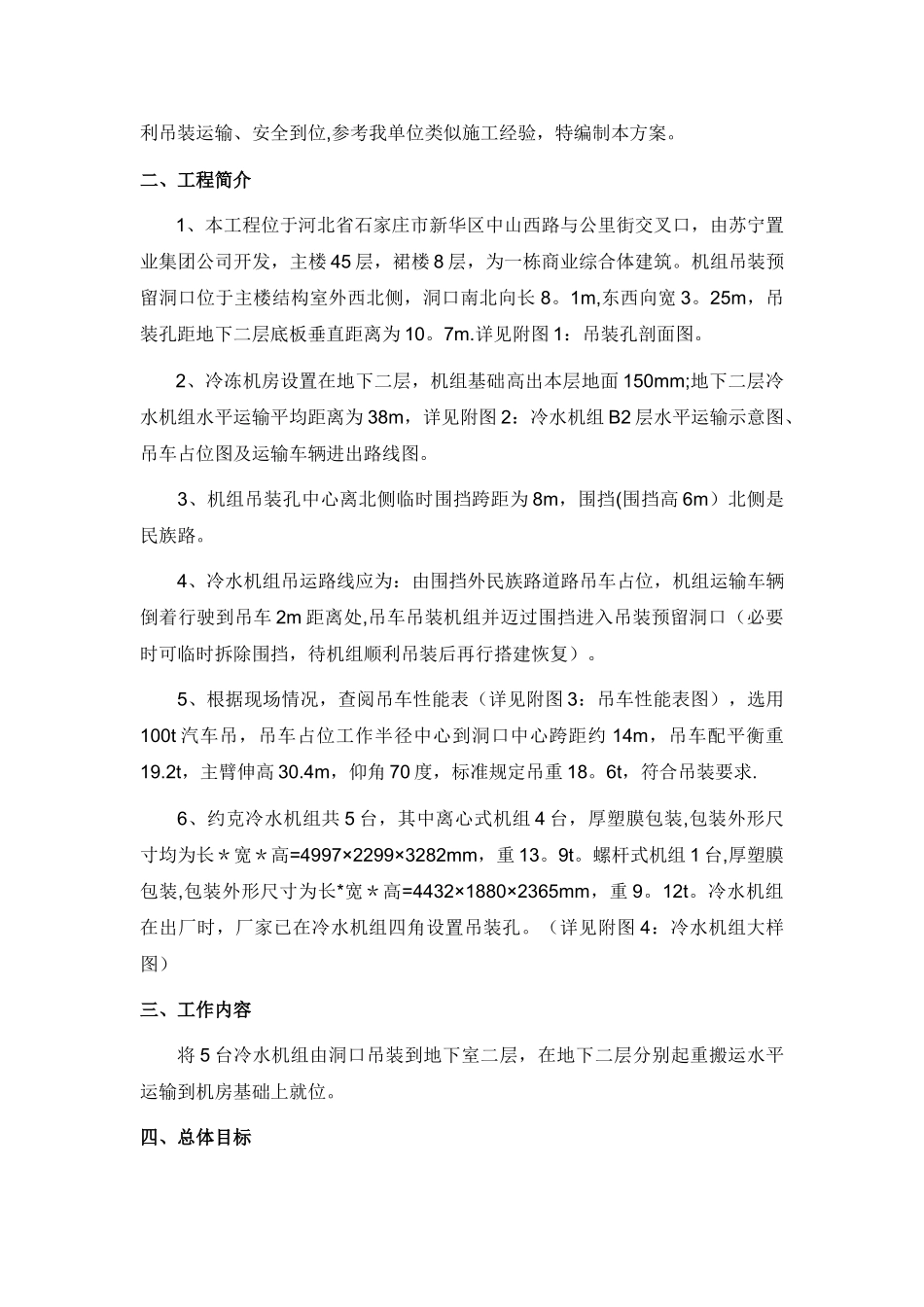

###项目冷 水 机 组 吊 装 运 输 施 工 方 案审批：审核：编制：中建三局建设工程股份有限公司＃＃#项目部一、编制依据根据业主提供的冷水机组大样图及吊装现场情况勘察，为确保冷水机组顺利吊装运输、安全到位,参考我单位类似施工经验，特编制本方案。二、工程简介1、本工程位于河北省石家庄市新华区中山西路与公里街交叉口，由苏宁置业集团公司开发，主楼 45 层，裙楼 8 层，为一栋商业综合体建筑。机组吊装预留洞口位于主楼结构室外西北侧，洞口南北向长 8。1m,东西向宽 3。25m，吊装孔距地下二层底板垂直距离为 10。7m.详见附图 1：吊装孔剖面图。2、冷冻机房设置在地下二层，机组基础高出本层地面 150mm;地下二层冷水机组水平运输平均距离为 38m，详见附图 2：冷水机组 B2 层水平运输示意图、吊车占位图及运输车辆进出路线图。3、机组吊装孔中心离北侧临时围挡跨距为 8m，围挡(围挡高 6m）北侧是民族路。4、冷水机组吊运路线应为：由围挡外民族路道路吊车占位，机组运输车辆倒着行驶到吊车 2m 距离处,吊车吊装机组并迈过围挡进入吊装预留洞口（必要时可临时拆除围挡，待机组顺利吊装后再行搭建恢复）。5、根据现场情况，查阅吊车性能表（详见附图 3：吊车性能表图），选用100t 汽车吊，吊车占位工作半径中心到洞口中心跨距约 14m，吊车配平衡重19.2t，主臂伸高 30.4m，仰角 70 度，标准规定吊重 18。6t，符合吊装要求.6、约克冷水机组共 5 台，其中离心式机组 4 台，厚塑膜包装,包装外形尺寸均为长＊宽＊高=4997×2299×3282mm，重 13。9t。螺杆式机组 1 台,厚塑膜包装,包装外形尺寸为长*宽＊高=4432×1880×2365mm，重 9。12t。冷水机组在出厂时，厂家已在冷水机组四角设置吊装孔。（详见附图 4：冷水机组大样图）三、工作内容将 5 台冷水机组由洞口吊装到地下室二层，在地下二层分别起重搬运水平运输到机房基础上就位。四、总体目标1、安全管理目标：确保施工人员、冷水机组、施工机械的安全工作。2、质量管理目标:确保冷水机组完好无损的吊运，按机组厂家、设计的技术要求运输就位.五、组织机构根据吊装运输需要，拟成立冷水机组吊装运输管理小组,下设工作小组.管理小组负责总体协调整个吊装运输工作的全过程，直接对接业主、监理、总包等单位的主管工程师，对工作小组行使管理职责，并直接妥当处理突发紧急事件。管理小组成员由机电安装部主要成员组成，如下表所示。类别姓名岗位职责组长...
