冷霜自动灌装机课程设计完成稿VIP专享

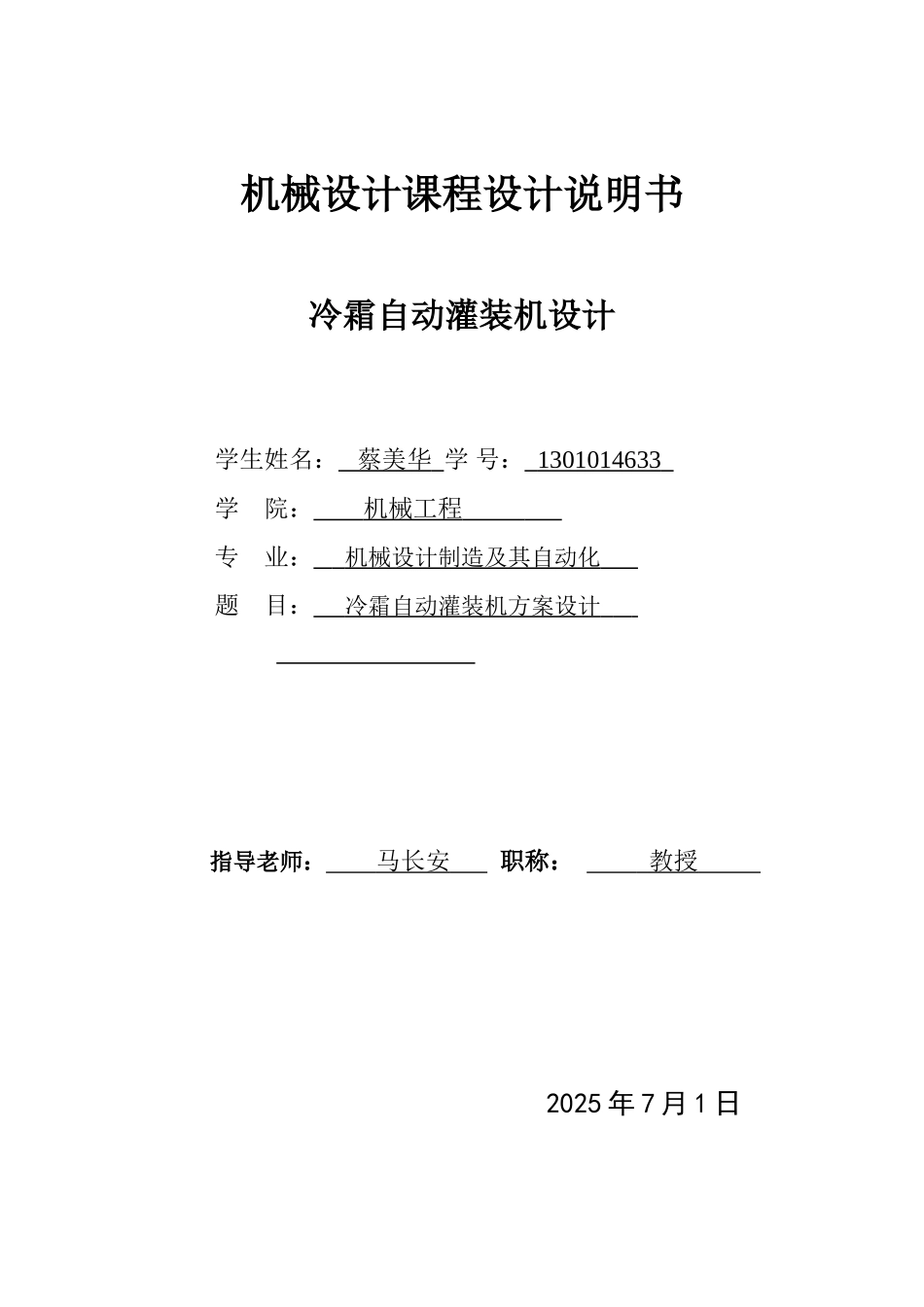

机械设计课程设计说明书冷霜自动灌装机设计 学生姓名： 蔡美华 学 号： 1301014633 学 院： 机械工程 专 业： 机械设计制造及其自动化 题 目： 冷霜自动灌装机方案设计 指导老师： 马长安 职称： 教授 2025 年 7 月 1 日 目录1工作原理及工艺动作过程......................................................2原始数据及设计要求..............................................................3设计过程..................................................................................(一）运动循环图：.................................................................(二)机构的初步选型...............................................................（四）运动尺寸计算及分析:.................................................1）电动机的选择:..............................................................2）V 带传动的设计及参数选择.......................................3）圆锥齿轮的设计...........................................................4)凸轮机构的设计.............................................................5）执行构件相关参数的确定：.......................................4 参考书目：................................................................................5 心得体会....................................................................................6 附图冷霜自动灌装机设计说明书1 工作原理及工艺动作过程 冷霜自动灌装机是通过出料活塞干上下往复运动实现冷霜灌装入盒内.其主要工艺动作有：1）将空盒送进五工位盘,利用转盘间歇运动变换不同工位；2）在灌装工位上空盒灌入冷霜;3）在贴锡纸工位上粘贴锡纸（利用锡纸下降)；4）在盖盒盖工位上将盒盖压下；5）送出成品.2 原始数据及设计要求1）冷霜自动灌装机的生产能力：45 盒／min.2）冷霜盒尺寸：直径 D=50mm,高度 h=20mm。3）工作台面里地面的距离约 1200mm。4）要求机构的结构简单紧凑，运动灵活可靠，易于制造。5。传动系统电机为三相异步电动机,转速 1000 r/min。3 设计过程四个基本运动：1.输送带的连续运动;2.五工位盘的间歇转动；3.灌霜、锡纸压贴、加盖-——三工位联动工架的往复运动；4.送出成品。(一）运动循环流程：运动循环图的设计:a)灌装、贴锡、加...
