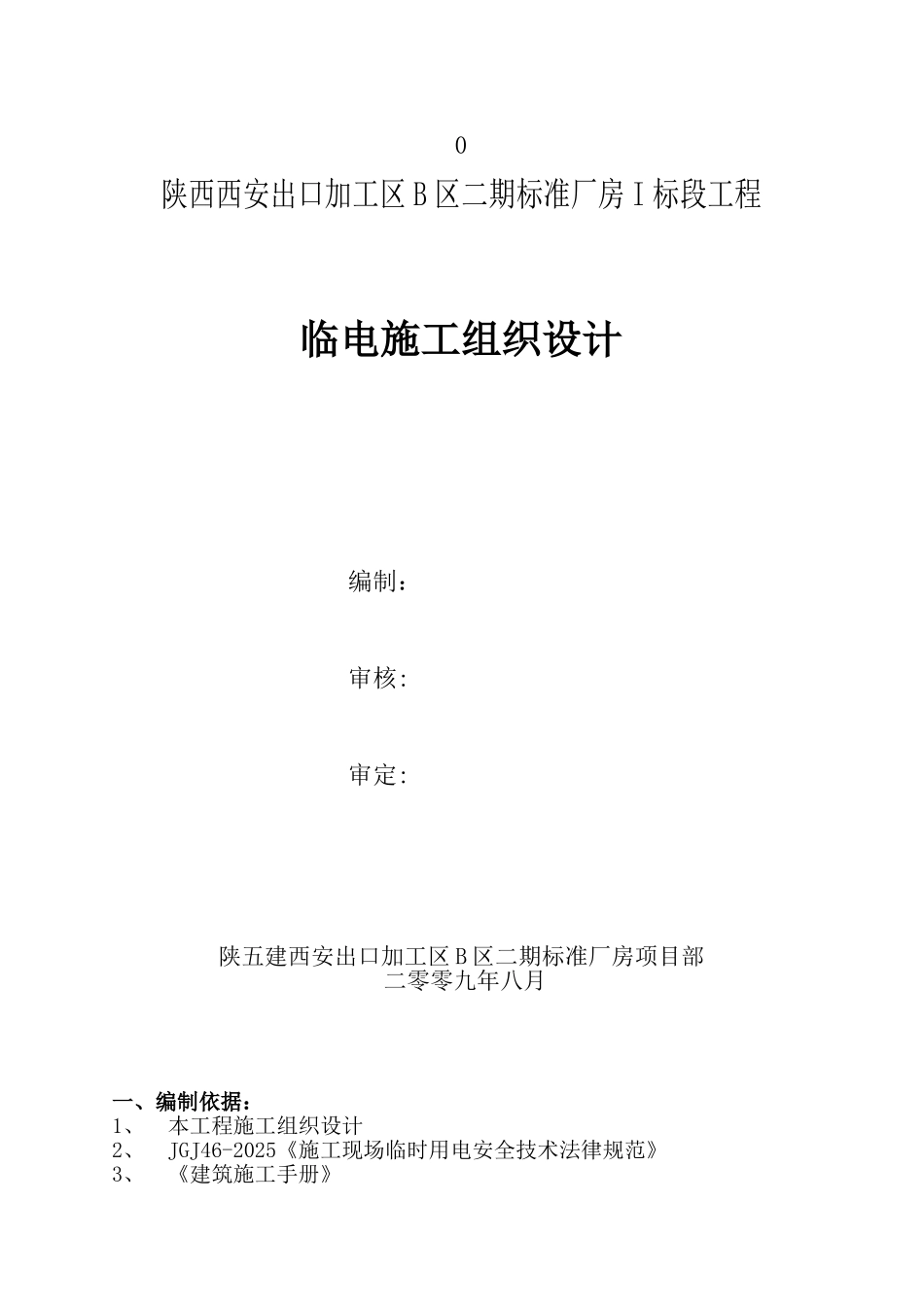

0陕西西安出口加工区 B 区二期标准厂房 I 标段工程临电施工组织设计编制：审核:审定:陕五建西安出口加工区 B 区二期标准厂房项目部二零零九年八月一、编制依据：1、本工程施工组织设计2、JGJ46-2025《施工现场临时用电安全技术法律规范》3、《建筑施工手册》4、《陕西建工集团安全生产管理标准》二、现场堪测：陕西西安出口加工区 B 区二期标准厂房 I 标段工程地下一层，地上四层，总建筑面积 34924。04 平方米.框架结构，东西长 189 米，南北长 70米。现场设办公区，施工区，不设生活区，主要施工用电机械有，两部塔吊,木工、钢筋机械,现场照明，后期三部室外施工卷扬机以及办公区施工用电等，电源以电缆埋地方式由加工区配电室供入现场总配电室,然后分五个回路送入现场办公区、施工区等用电设备。三、施工用电负荷计算：根据施工现场平面总体布置情况及选用机械设置配置情况绘制现场临时配电平面布置图,详见附图一。1、施工现场机械配置序号机械或设备名称规格型号数量额定功率总功率备 注1塔吊（R=55m）QTZ63B142KW42KW2塔吊(R=65m）C5513145KW45KW3施工卷扬机sc—11311KW33KW4钢筋切断机QG40-1A24KW8KW5钢筋闪光对焊机VN1—1001100KVA100 KVA 6钢筋调直切断机GT4/1429.5KW19KW7钢筋弯曲机GWJ-40A24KW8KW8电焊机BX-300323KVA69KW9木工压刨MB106A19KW9KW10木工平刨MB504B15.5KW5。5KW11木工圆锯MJ10614KW4KW12手提电锯21.5KW2KW13镝灯23.5KW7KW14混凝土振动棒HZ—5041.5KW6KW15平板振动器HZZ—5A21。12。2KW16砂轮切割机YS90L222。2KW4。4KW17离心抽水泵扬程 50 米24KW8KW18蛙式打夯机HW—6041.1KW4．4KW19办公区用电30KW30KW合 计406KW2、现场供电线路的确定：根据现场机械设备分布及平面布置图,现场供电方式选择放射式与树干式相结合的供电方式，供电线路采纳电缆埋地方式,电缆沟深 60CM，电缆上下各铺 10CM 厚细砂，用标砖保护，原土夯实。现场临电共分 5 个回路，各回路分布如下绘制临时用电系统图如下图所示：N 回路由总配电柜供至 C5513 东塔吊、西边一台施工卷扬机;序号机械或设备名称规格型号数量额定功率总功率备 注1塔吊（R=55m)TC6013145KW45KW2施工卷扬机sc-11111KW11KW3镝灯13。5KW3.5KWN 回路由总配电柜供至 I 标段楼内使用；序号机械或设备名称规格型号数量额定功率总功率备 注1电焊机BX—300323KVA69KW2手提电锯21。5KW3KW3混凝土振动棒HZ-5041。5KW6KW4平板振动器HZZ—5A21。12。2KW5砂轮切...
