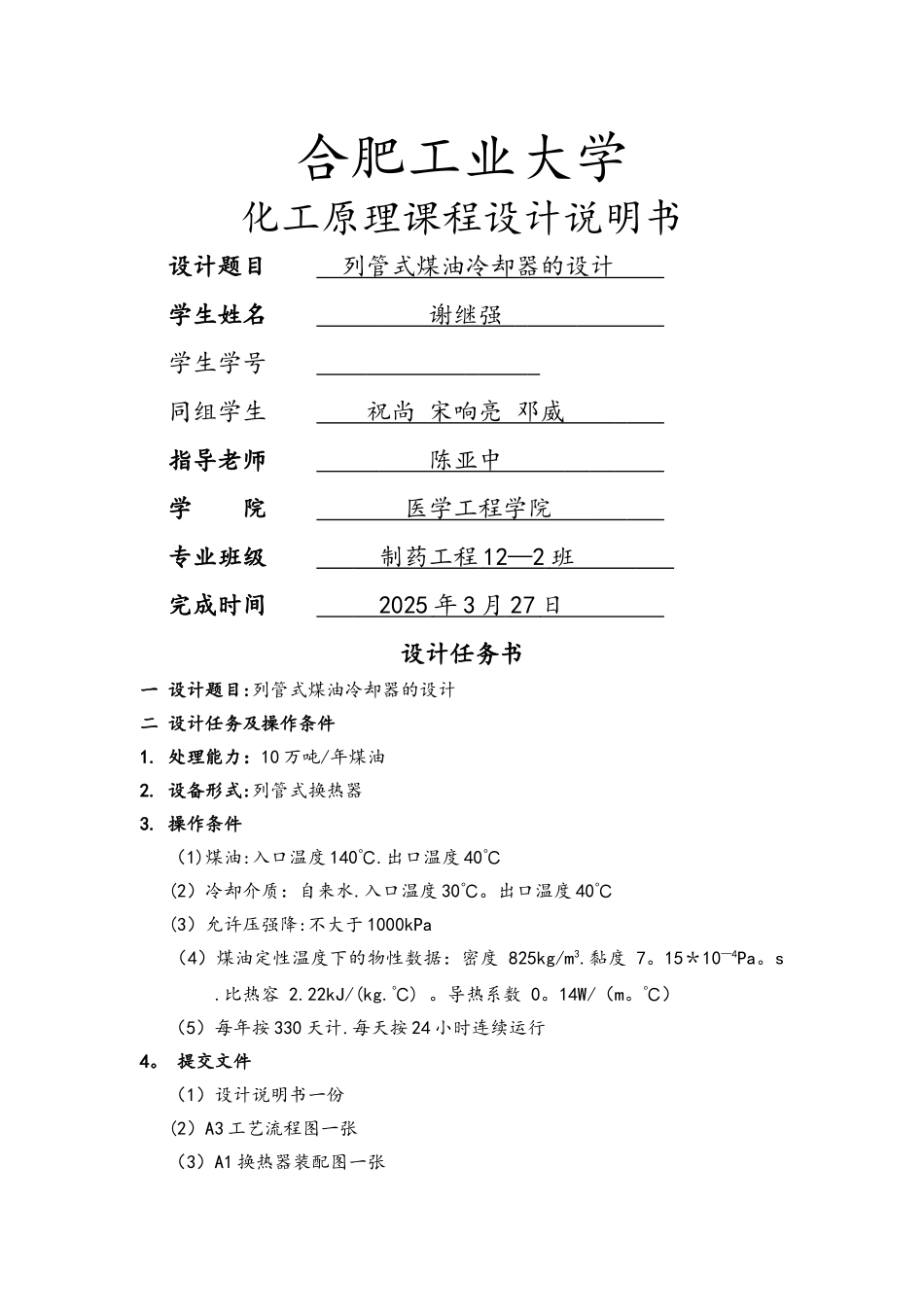

合肥工业大学化工原理课程设计说明书设计题目 列管式煤油冷却器的设计 学生姓名 谢继强 学生学号 同组学生 祝尚 宋响亮 邓威 指导老师 陈亚中 学 院 医学工程学院 专业班级 制药工程 12—2 班 完成时间 2025 年 3 月 27 日 设计任务书一 设计题目:列管式煤油冷却器的设计二 设计任务及操作条件1. 处理能力：10 万吨/年煤油2. 设备形式:列管式换热器3. 操作条件 （1)煤油:入口温度 140℃.出口温度 40℃ (2）冷却介质：自来水.入口温度 30℃。出口温度 40℃ (3）允许压强降:不大于 1000kPa （4）煤油定性温度下的物性数据：密度 825kg/m3.黏度 7。15＊10—4Pa。s .比热容 2.22kJ/(kg.℃) 。导热系数 0。14W/（m。℃） （5）每年按 330 天计.每天按 24 小时连续运行4。 提交文件 （1）设计说明书一份 (2）A3 工艺流程图一张 （3）A1 换热器装配图一张《化工原理》课程设计成绩评定表评定基元评审要素评审内涵满 分指导老师实评分评阅老师实评分设计说明书40%格式法律规范设计说明书是否符合规定的格式要求5内容完整设计说明书是否包含所有规定的内容5设计方案方案是否合理及符合选定题目的要求10工艺计算过 程工艺计算过程是否正确、完整和法律规范20设计图纸40％图纸法律规范图纸是否符合法律规范5标注清楚标注是否清楚明了5与设计吻合图纸是否与设计计算的结果完全一致10图纸质量设计图纸的整体质量的全面评价20平常成绩10％上课出勤上课出勤考核5制图出勤制图出勤考核5答辩成绩10％内容表述答辩表述是否清楚5回答问题回答问题是否正确5合计100综合成绩 成绩等级 指导老师 评阅老师 答辩小组负责人（签 名) （签 名) （签 名)年 月 日 年 月 日 年 月 日说明: 评定成绩分为优秀（90-100）.良好(80-89).中等（70—79）。及格（60—69）和不及格（〈60）。第一章 绪论1.1 换热器的概述换热器是许多工业生产中常用的设备.尤其是石油、化工、制药生产应用更为广泛。在化工厂中换热器可用做加热器、冷却器、冷凝器、蒸发器、和再沸器等。换热器类型众多。性能各异。各具特点.可以适应绝大多数工艺过程对换热器的要求。进行换热器的设计.首先是根据工艺要求选用适当的类型.同时计算完成给定生产任务所需的传热面积.并确定换热器的工艺尺寸。1。2 换热器的分类换热器的类型按传热方式的不同可分为：混合式、蓄热式和间壁式。其中间壁式换热器应用最广泛.其中管壳式换热器...
