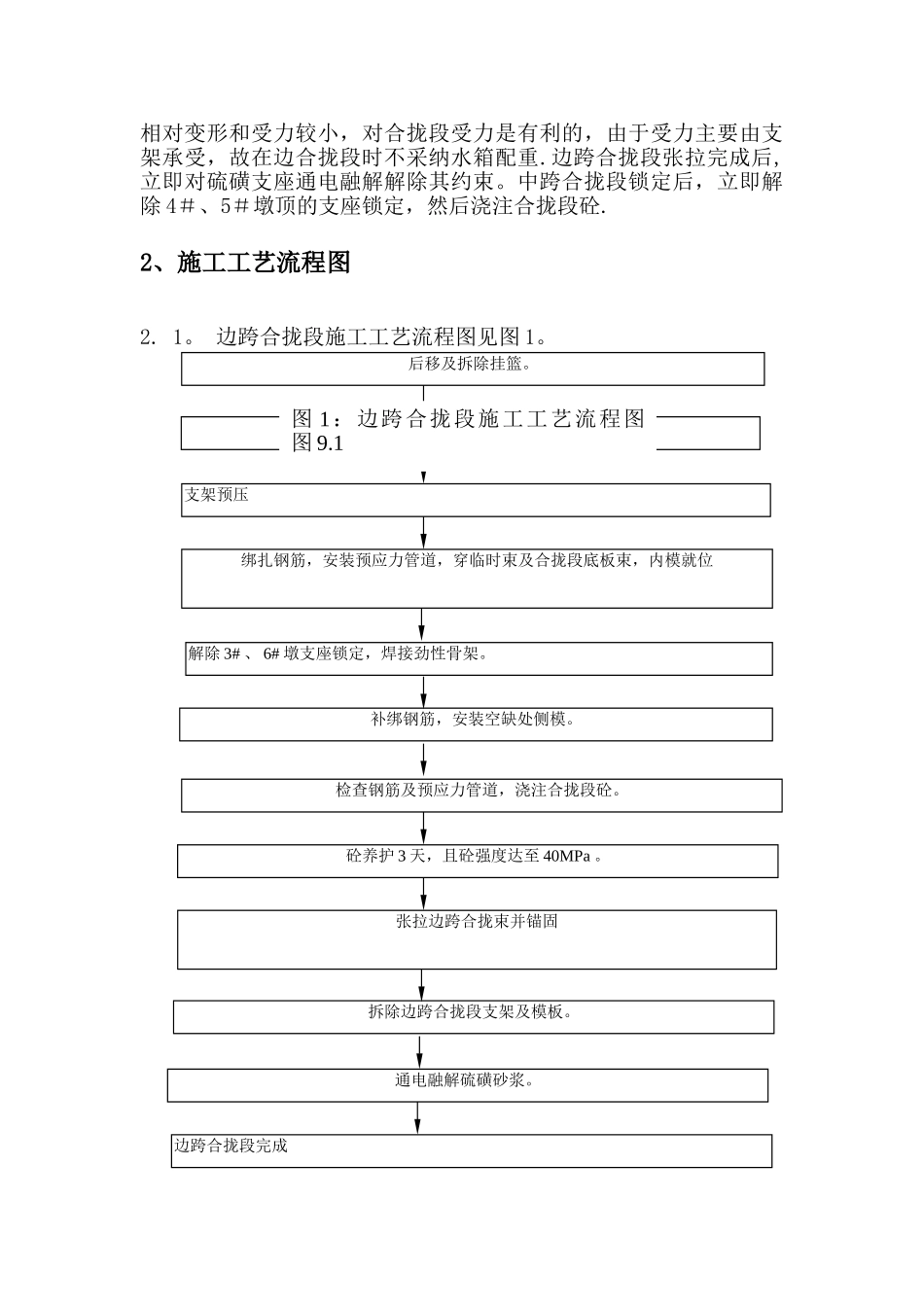

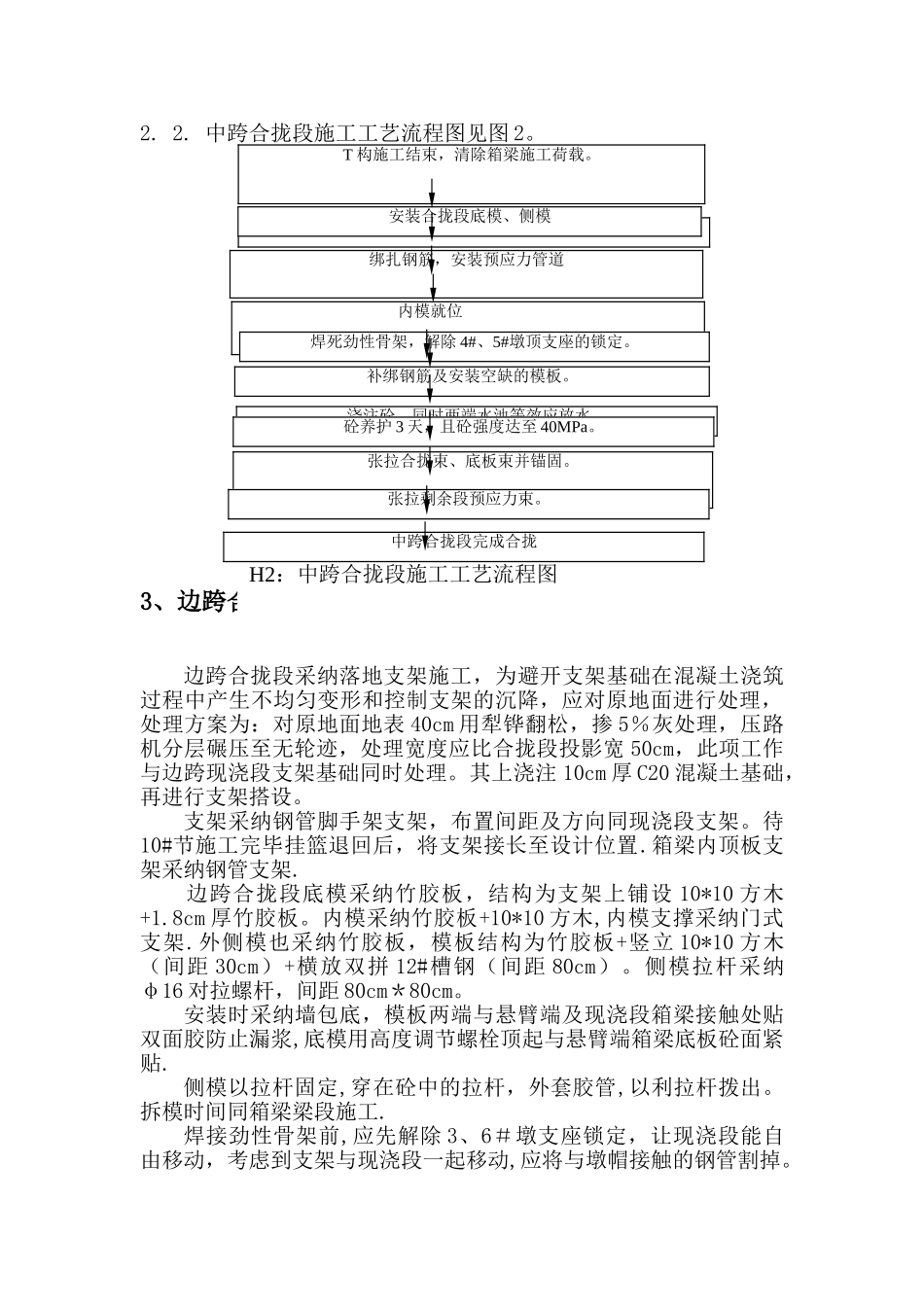

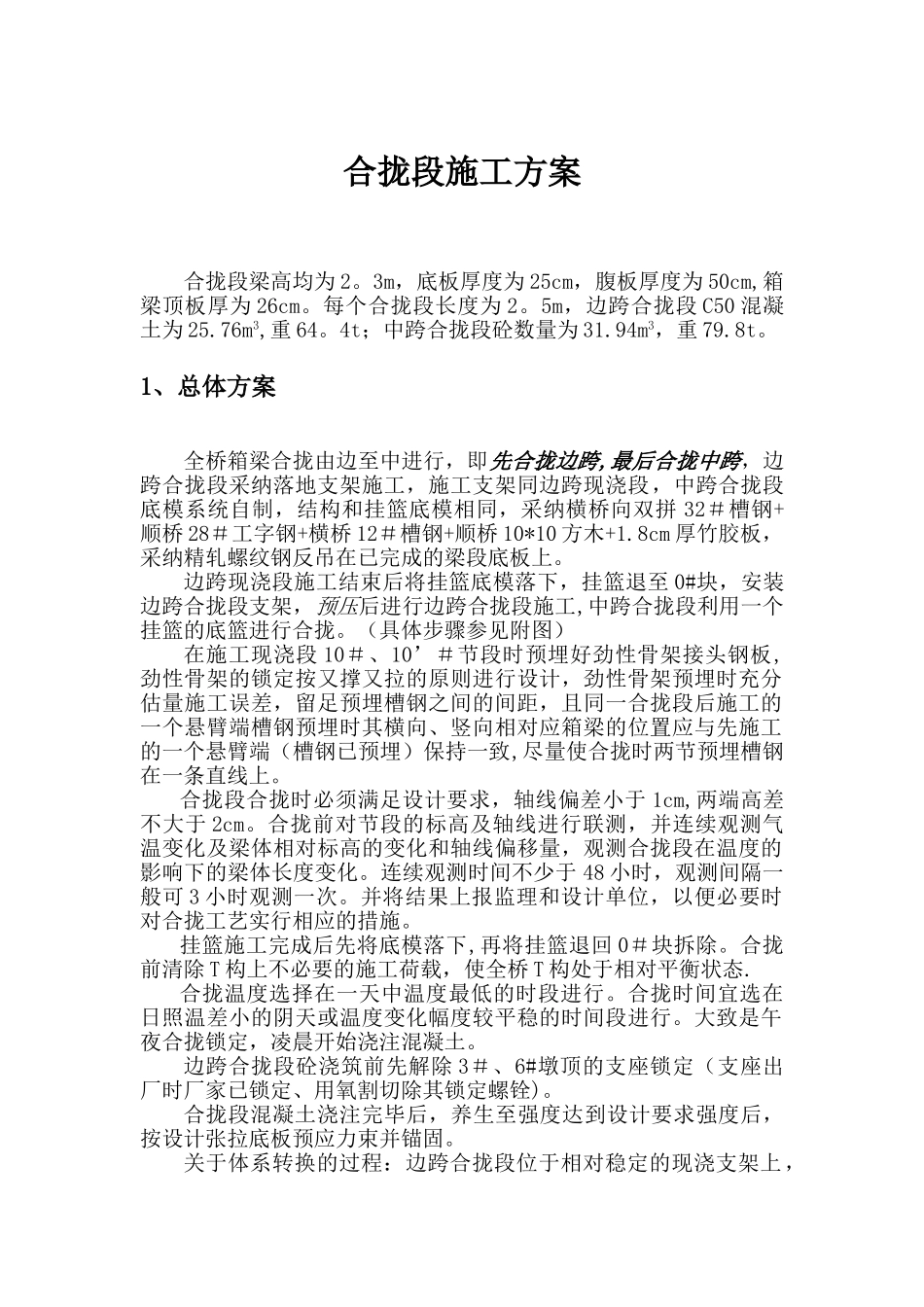

合拢段施工方案合拢段梁高均为 2。3m，底板厚度为 25cm，腹板厚度为 50cm,箱梁顶板厚为 26cm。每个合拢段长度为 2。5m，边跨合拢段 C50 混凝土为 25.76m3,重 64。4t；中跨合拢段砼数量为 31.94m3，重 79.8t。1、总体方案全桥箱梁合拢由边至中进行，即先合拢边跨,最后合拢中跨，边跨合拢段采纳落地支架施工，施工支架同边跨现浇段，中跨合拢段底模系统自制，结构和挂篮底模相同，采纳横桥向双拼 32＃槽钢+顺桥 28＃工字钢+横桥 12＃槽钢+顺桥 10*10 方木+1.8cm 厚竹胶板，采纳精轧螺纹钢反吊在已完成的梁段底板上。边跨现浇段施工结束后将挂篮底模落下，挂篮退至 0#块，安装边跨合拢段支架，预压后进行边跨合拢段施工,中跨合拢段利用一个挂篮的底篮进行合拢。（具体步骤参见附图）在施工现浇段 10＃、10’＃节段时预埋好劲性骨架接头钢板,劲性骨架的锁定按又撑又拉的原则进行设计，劲性骨架预埋时充分估量施工误差，留足预埋槽钢之间的间距，且同一合拢段后施工的一个悬臂端槽钢预埋时其横向、竖向相对应箱梁的位置应与先施工的一个悬臂端（槽钢已预埋）保持一致,尽量使合拢时两节预埋槽钢在一条直线上。合拢段合拢时必须满足设计要求，轴线偏差小于 1cm,两端高差不大于 2cm。合拢前对节段的标高及轴线进行联测，并连续观测气温变化及梁体相对标高的变化和轴线偏移量，观测合拢段在温度的影响下的梁体长度变化。连续观测时间不少于 48 小时，观测间隔一般可 3 小时观测一次。并将结果上报监理和设计单位，以便必要时对合拢工艺实行相应的措施。挂篮施工完成后先将底模落下,再将挂篮退回 0＃块拆除。合拢前清除 T 构上不必要的施工荷载，使全桥 T 构处于相对平衡状态.合拢温度选择在一天中温度最低的时段进行。合拢时间宜选在日照温差小的阴天或温度变化幅度较平稳的时间段进行。大致是午夜合拢锁定，凌晨开始浇注混凝土。边跨合拢段砼浇筑前先解除 3＃、6#墩顶的支座锁定（支座出厂时厂家已锁定、用氧割切除其锁定螺铨)。合拢段混凝土浇注完毕后，养生至强度达到设计要求强度后，按设计张拉底板预应力束并锚固。关于体系转换的过程：边跨合拢段位于相对稳定的现浇支架上，相对变形和受力较小，对合拢段受力是有利的，由于受力主要由支架承受，故在边合拢段时不采纳水箱配重.边跨合拢段张拉完成后,立即对硫磺支座通电融解解除其约束。中跨合拢段锁定后，立即解除 4＃、5＃墩顶的支座锁定，然后浇注合拢段砼.2、施工...
