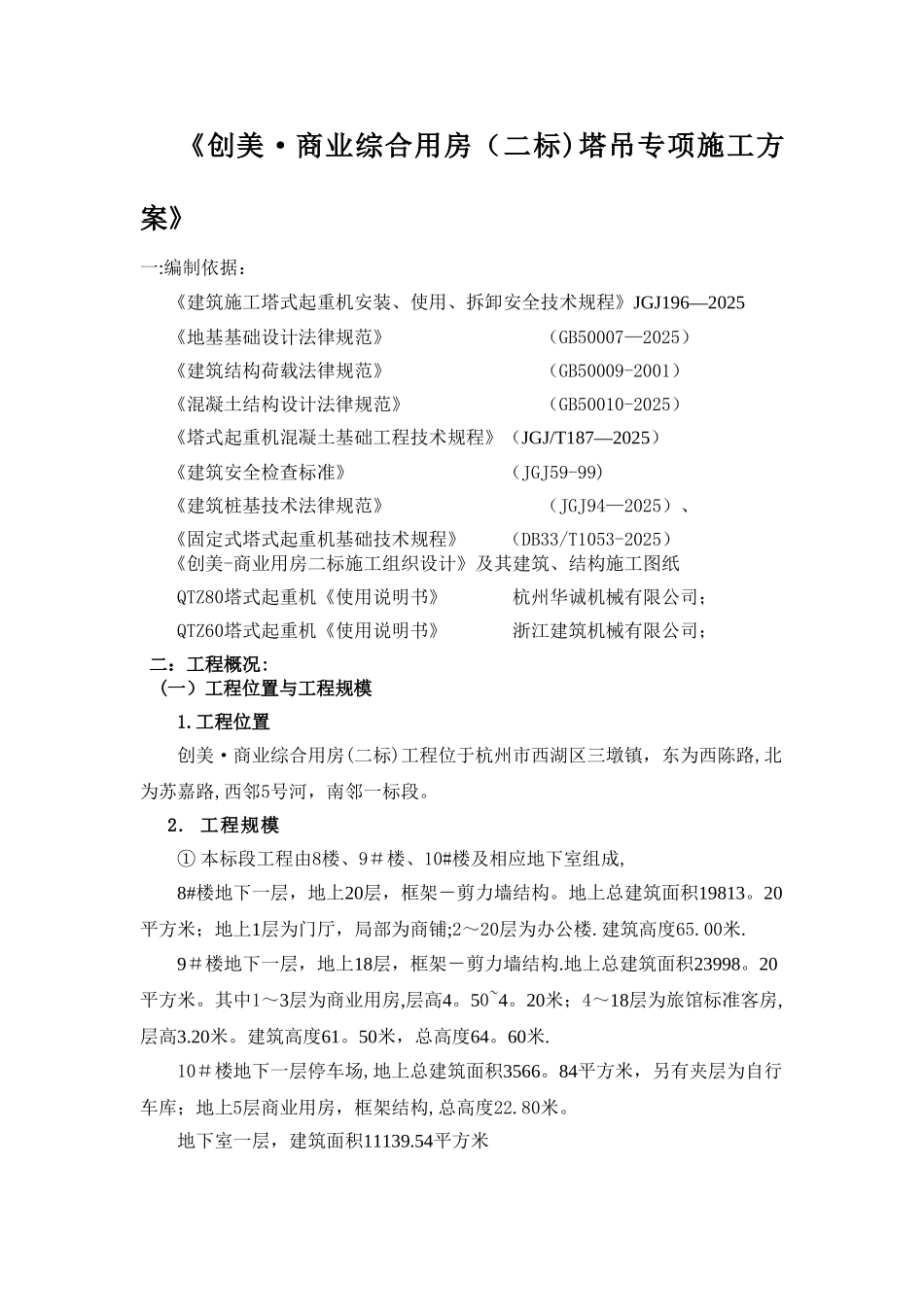

《创美·商业综合用房（二标)塔吊专项施工方案》一:编制依据：《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196—2025《地基基础设计法律规范》 （GB50007—2025）《建筑结构荷载法律规范》 （GB50009-2001）《混凝土结构设计法律规范》 （GB50010-2025）《塔式起重机混凝土基础工程技术规程》（JGJ/T187—2025）《建筑安全检查标准》 （JGJ59-99)《建筑桩基技术法律规范》 （JGJ94—2025）、《固定式塔式起重机基础技术规程》 （DB33/T1053-2025） 《创美-商业用房二标施工组织设计》及其建筑、结构施工图纸QTZ80塔式起重机《使用说明书》 杭州华诚机械有限公司；QTZ60塔式起重机《使用说明书》 浙江建筑机械有限公司；二：工程概况: (一）工程位置与工程规模1.工程位置创美·商业综合用房(二标)工程位于杭州市西湖区三墩镇，东为西陈路,北为苏嘉路,西邻5号河，南邻一标段。2. 工程规模 ① 本标段工程由8楼、9＃楼、10#楼及相应地下室组成,8#楼地下一层，地上20层，框架－剪力墙结构。地上总建筑面积19813。20平方米；地上1层为门厅，局部为商铺;2～20层为办公楼.建筑高度65.00米.9＃楼地下一层，地上18层，框架－剪力墙结构.地上总建筑面积23998。20平方米。其中1～3层为商业用房,层高4。50~4。20米；4～18层为旅馆标准客房,层高3.20米。建筑高度61。50米，总高度64。60米.10＃楼地下一层停车场,地上总建筑面积3566。84平方米，另有夹层为自行车库；地上5层商业用房，框架结构,总高度22.80米。地下室一层，建筑面积11139.54平方米本标段（二标)建筑总面积58517。78平方米。3。 塔吊布置 1)、根据工程施工垂直运输需要,现场布置两台塔吊.根据现场实际是施工需要，塔吊基础设置为钻孔灌注桩—承台基础，不利用工程桩做基础。2)、根据浙江新中环建筑设计有限公司地质勘察提供的《岩土工程勘察报告》，工程地质技术参数以及地基承载力,选⑦—1砾砂土层为桩持力层，地基承载力特征值为1500Kpa，塔吊基础受力采纳四根直径600mm的钢筋混凝土钻孔灌注桩，有效桩长为27.0米。3、塔吊选用QTZ60型和QTZ80型各一台,西面9#楼北面QTZ80型塔吊基础定位位于9＃楼(9—F）～(9—K)×（9—10)～(9-12）轴区间；东面8#楼北侧QTZ60型塔吊基础定位位于8＃楼（8-F)~(8-G）×(8-7）~（8-8）轴区间。塔吊最大起重半径为52m。4)、塔吊桩及承台内配钢筋，要满足设计计算要求。塔吊桩施工同工程桩。桩头锚入承台100㎜，桩钢筋锚入承台700㎜（弯折60...
