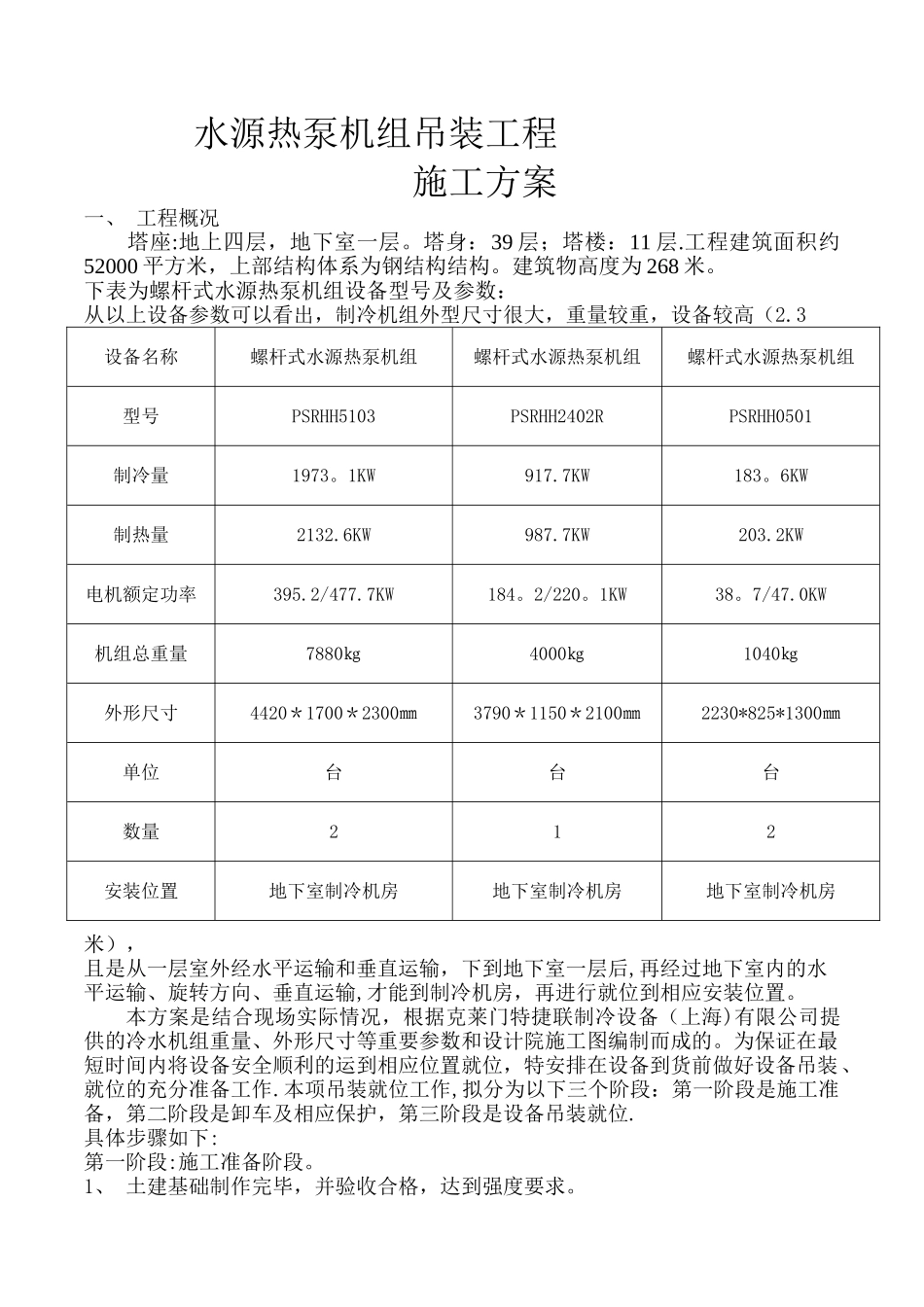

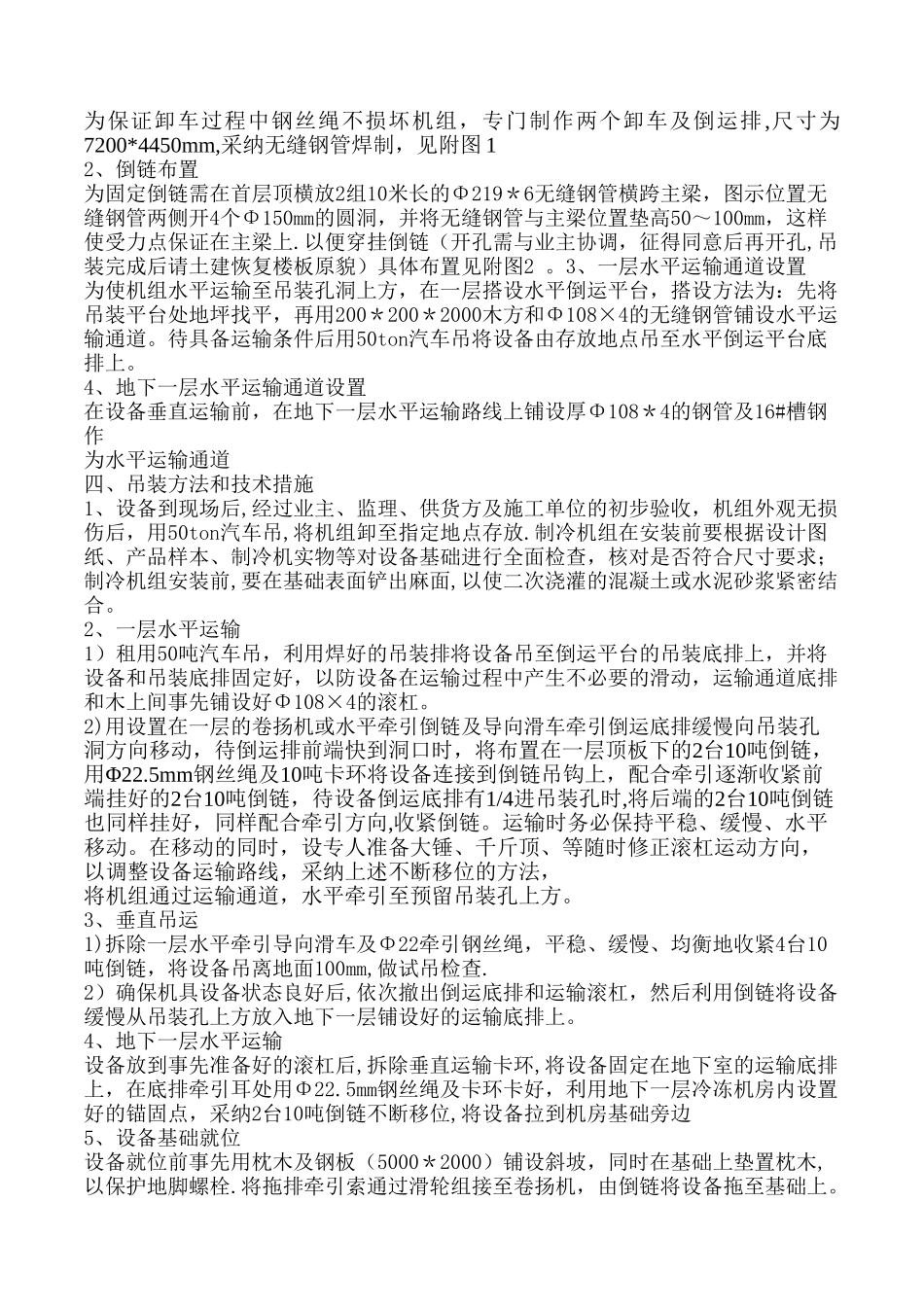

水源热泵机组吊装工程施工方案一、 工程概况塔座:地上四层，地下室一层。塔身：39 层；塔楼：11 层.工程建筑面积约52000 平方米，上部结构体系为钢结构结构。建筑物高度为 268 米。下表为螺杆式水源热泵机组设备型号及参数：从以上设备参数可以看出，制冷机组外型尺寸很大，重量较重，设备较高（2.3米），且是从一层室外经水平运输和垂直运输，下到地下室一层后,再经过地下室内的水平运输、旋转方向、垂直运输,才能到制冷机房，再进行就位到相应安装位置。本方案是结合现场实际情况，根据克莱门特捷联制冷设备（上海)有限公司提供的冷水机组重量、外形尺寸等重要参数和设计院施工图编制而成的。为保证在最短时间内将设备安全顺利的运到相应位置就位，特安排在设备到货前做好设备吊装、就位的充分准备工作.本项吊装就位工作,拟分为以下三个阶段：第一阶段是施工准备，第二阶段是卸车及相应保护，第三阶段是设备吊装就位.具体步骤如下:第一阶段:施工准备阶段。1、 土建基础制作完毕，并验收合格，达到强度要求。设备名称螺杆式水源热泵机组螺杆式水源热泵机组螺杆式水源热泵机组型号PSRHH5103PSRHH2402RPSRHH0501制冷量1973。1KW917.7KW183。6KW制热量2132.6KW987.7KW203.2KW电机额定功率395.2/477.7KW184。2/220。1KW38。7/47.0KW机组总重量7880㎏4000㎏1040㎏外形尺寸4420＊1700＊2300㎜3790＊1150＊2100㎜2230*825*1300㎜单位台台台数量212安装位置地下室制冷机房地下室制冷机房地下室制冷机房2、 吊装区域满足设备吊装条件，设备运输通道满足运输条件，没有障碍和隐患。地下室设备机房内的垃圾等必须全部清理完毕。3、 吊装机具、材料、设备的准备，工器具的布置。4、 设备到场前，焊制两个3600*2400mm的吊装排,一个在一层吊装区域,另一个在地下一层冷冻机房内，并在相应位置摆放好。第二阶段：卸车及相应设备保护.1、 设备进场后，停到指定的卸货吊装区域。2、 吊装区域及运输区域用警示绳围好，并竖好相应指示牌、警示牌。3、 采纳50吨汽车吊将设备吊到指定的存放地点。4、 用塑料布或防雨布把设备盖好，并在设备外搭设防护棚保护设备。第三阶段：设备吊装就位。1、 待机组具备吊装条件后，用50吨汽车吊将机组吊上一层倒运平台的底排上，水平牵引至设备预留吊装孔上方。2、 用设置在吊装孔上方的4台10吨倒链将设备垂直运输到地下室运输底排上。3、 用倒链牵引，将机组水平运输到机房边上，然后再进行垂直运输到设备基础附近，...
