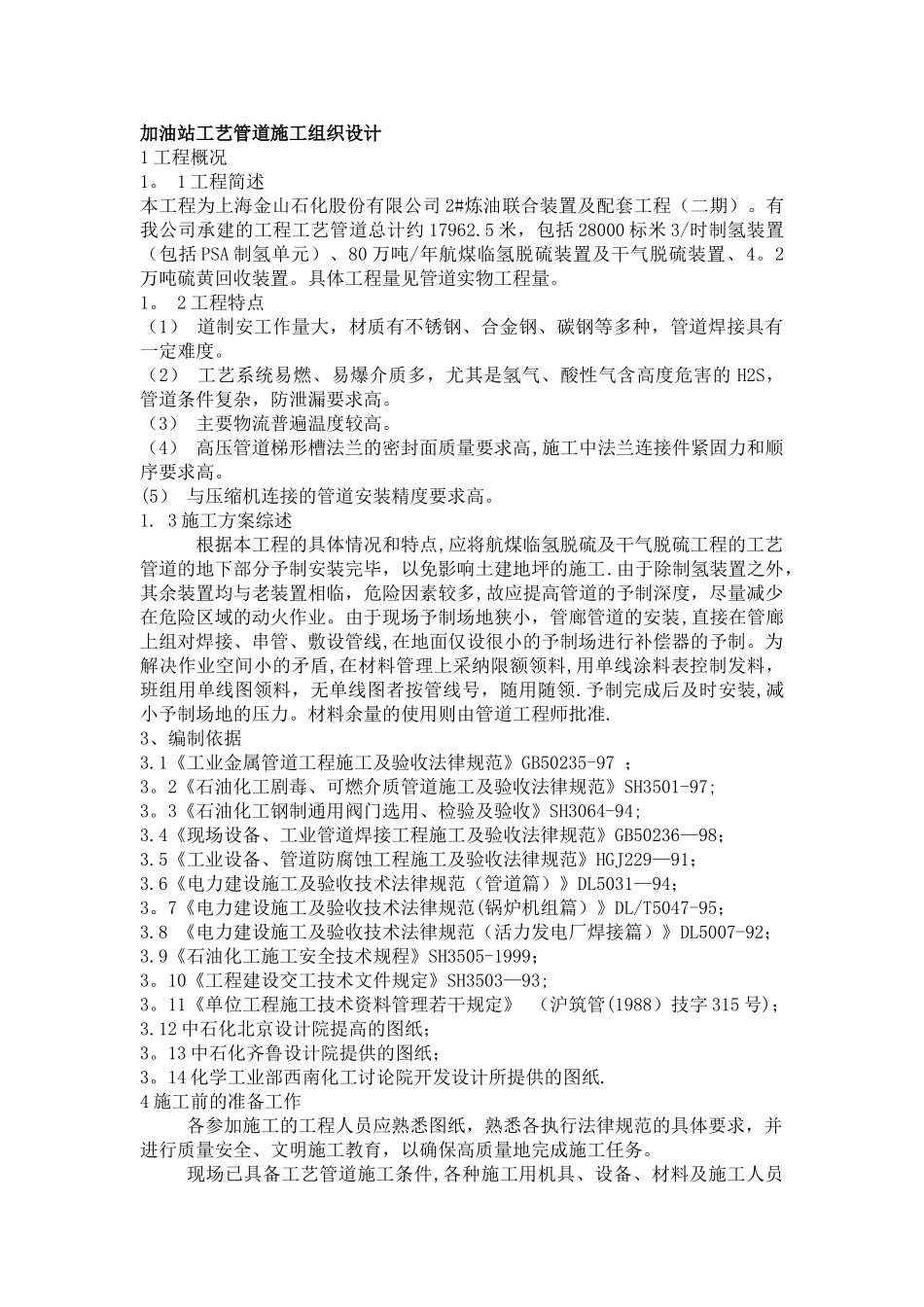

加油站工艺管道施工组织设计1 工程概况1。 1 工程简述本工程为上海金山石化股份有限公司 2#炼油联合装置及配套工程（二期）。有我公司承建的工程工艺管道总计约 17962.5 米，包括 28000 标米 3/时制氢装置（包括 PSA 制氢单元）、80 万吨/年航煤临氢脱硫装置及干气脱硫装置、4。2万吨硫黄回收装置。具体工程量见管道实物工程量。1。 2 工程特点（1） 道制安工作量大，材质有不锈钢、合金钢、碳钢等多种，管道焊接具有一定难度。（2） 工艺系统易燃、易爆介质多，尤其是氢气、酸性气含高度危害的 H2S，管道条件复杂，防泄漏要求高。（3） 主要物流普遍温度较高。（4） 高压管道梯形槽法兰的密封面质量要求高,施工中法兰连接件紧固力和顺序要求高。(5） 与压缩机连接的管道安装精度要求高。1. 3 施工方案综述 根据本工程的具体情况和特点,应将航煤临氢脱硫及干气脱硫工程的工艺管道的地下部分予制安装完毕，以免影响土建地坪的施工.由于除制氢装置之外，其余装置均与老装置相临，危险因素较多,故应提高管道的予制深度，尽量减少在危险区域的动火作业。由于现场予制场地狭小，管廊管道的安装,直接在管廊上组对焊接、串管、敷设管线,在地面仅设很小的予制场进行补偿器的予制。为解决作业空间小的矛盾,在材料管理上采纳限额领料,用单线涂料表控制发料，班组用单线图领料，无单线图者按管线号，随用随领.予制完成后及时安装,减小予制场地的压力。材料余量的使用则由管道工程师批准.3、编制依据3.1《工业金属管道工程施工及验收法律规范》GB50235-97 ；3。2《石油化工剧毒、可燃介质管道施工及验收法律规范》SH3501-97;3。3《石油化工钢制通用阀门选用、检验及验收》SH3064-94;3.4《现场设备、工业管道焊接工程施工及验收法律规范》GB50236—98；3.5《工业设备、管道防腐蚀工程施工及验收法律规范》HGJ229—91；3.6《电力建设施工及验收技术法律规范（管道篇）》DL5031—94；3。7《电力建设施工及验收技术法律规范(锅炉机组篇）》DL/T5047-95；3.8 《电力建设施工及验收技术法律规范（活力发电厂焊接篇）》DL5007-92；3.9《石油化工施工安全技术规程》SH3505-1999；3。10《工程建设交工技术文件规定》SH3503—93;3。11《单位工程施工技术资料管理若干规定》 （沪筑管(1988）技字 315 号)；3.12 中石化北京设计院提高的图纸；3。13 中石化齐鲁设计院提供的图纸；3。14 化学工业部西南化工讨论院开发设计所提供的图纸.4 施...
