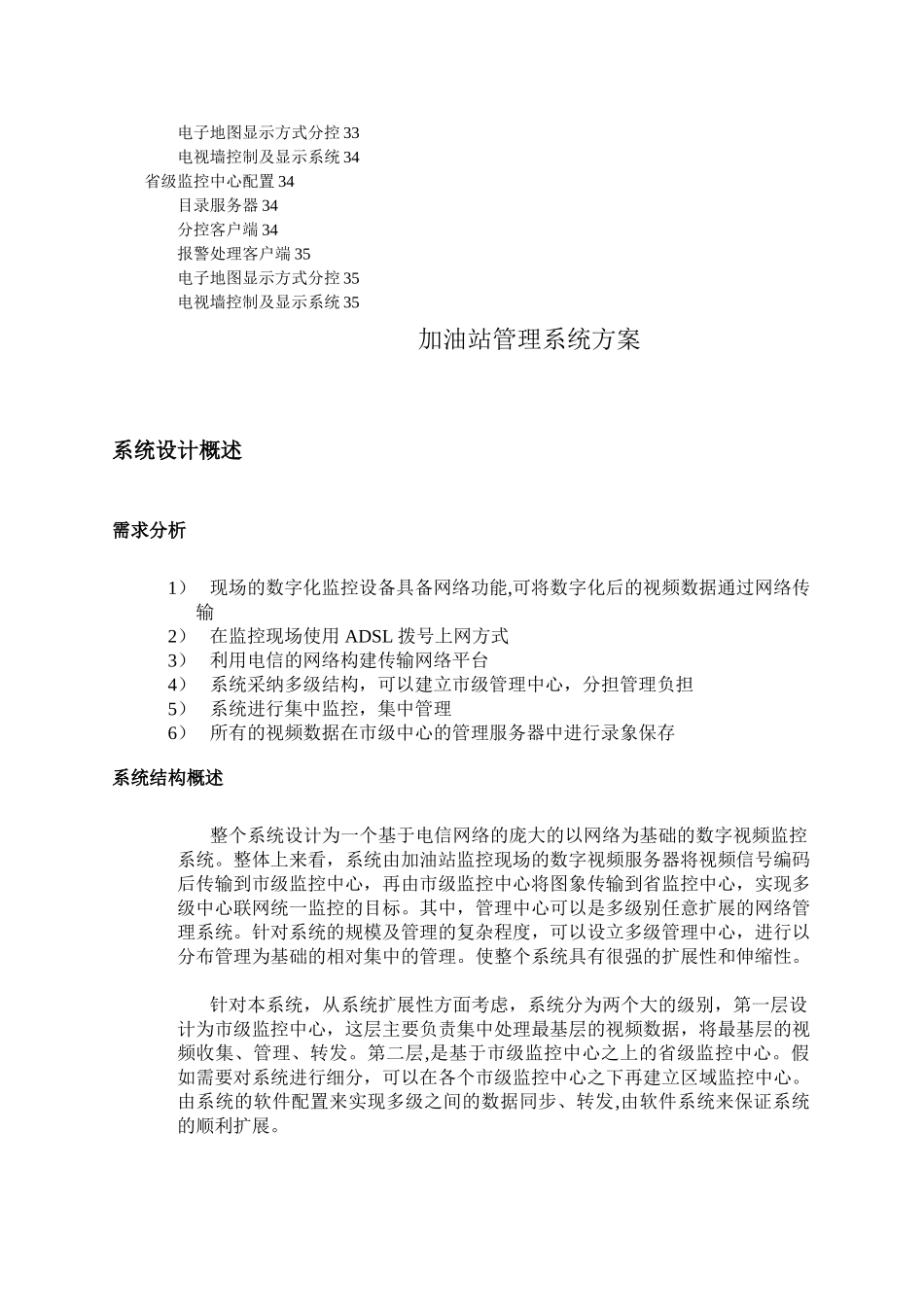

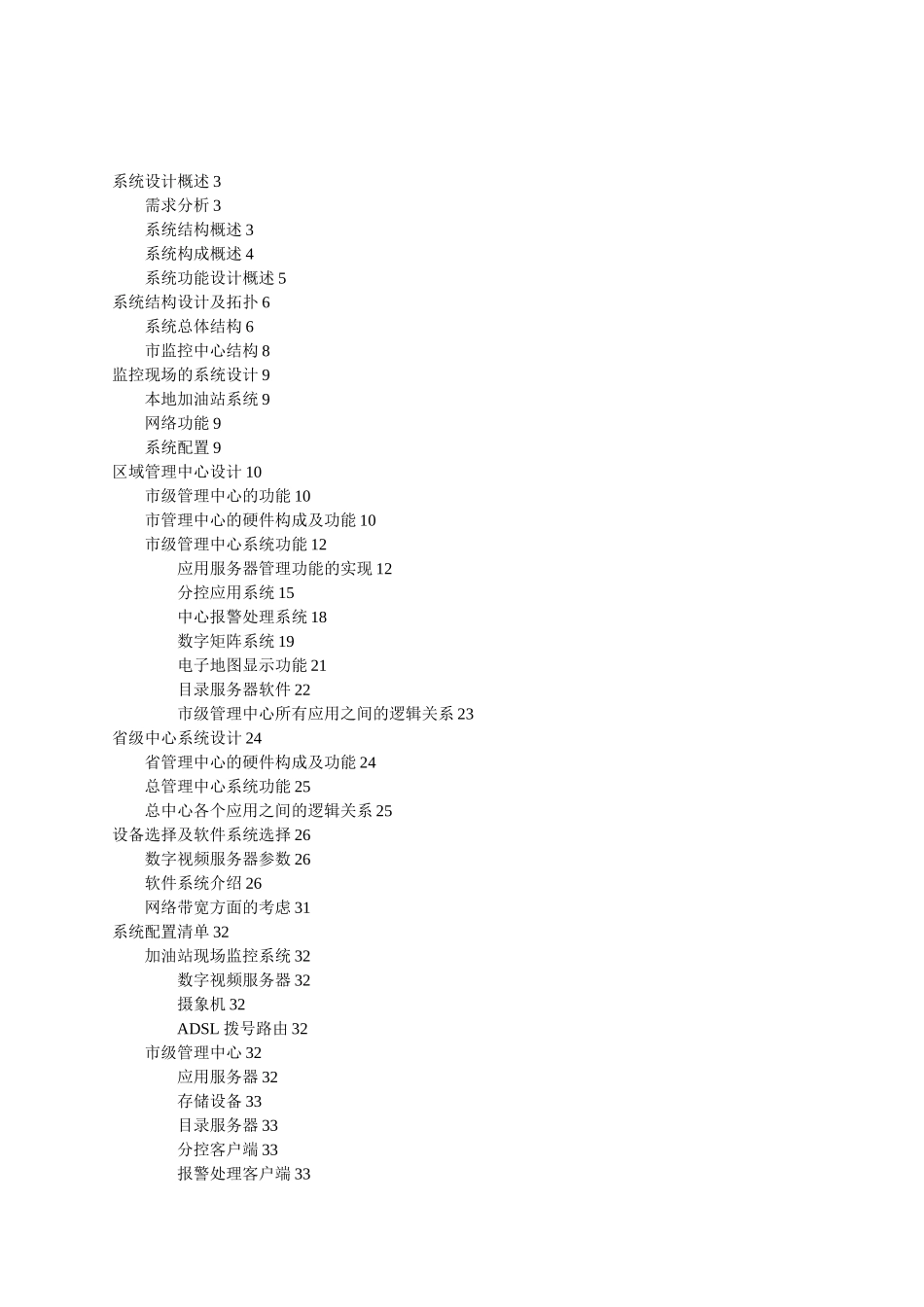

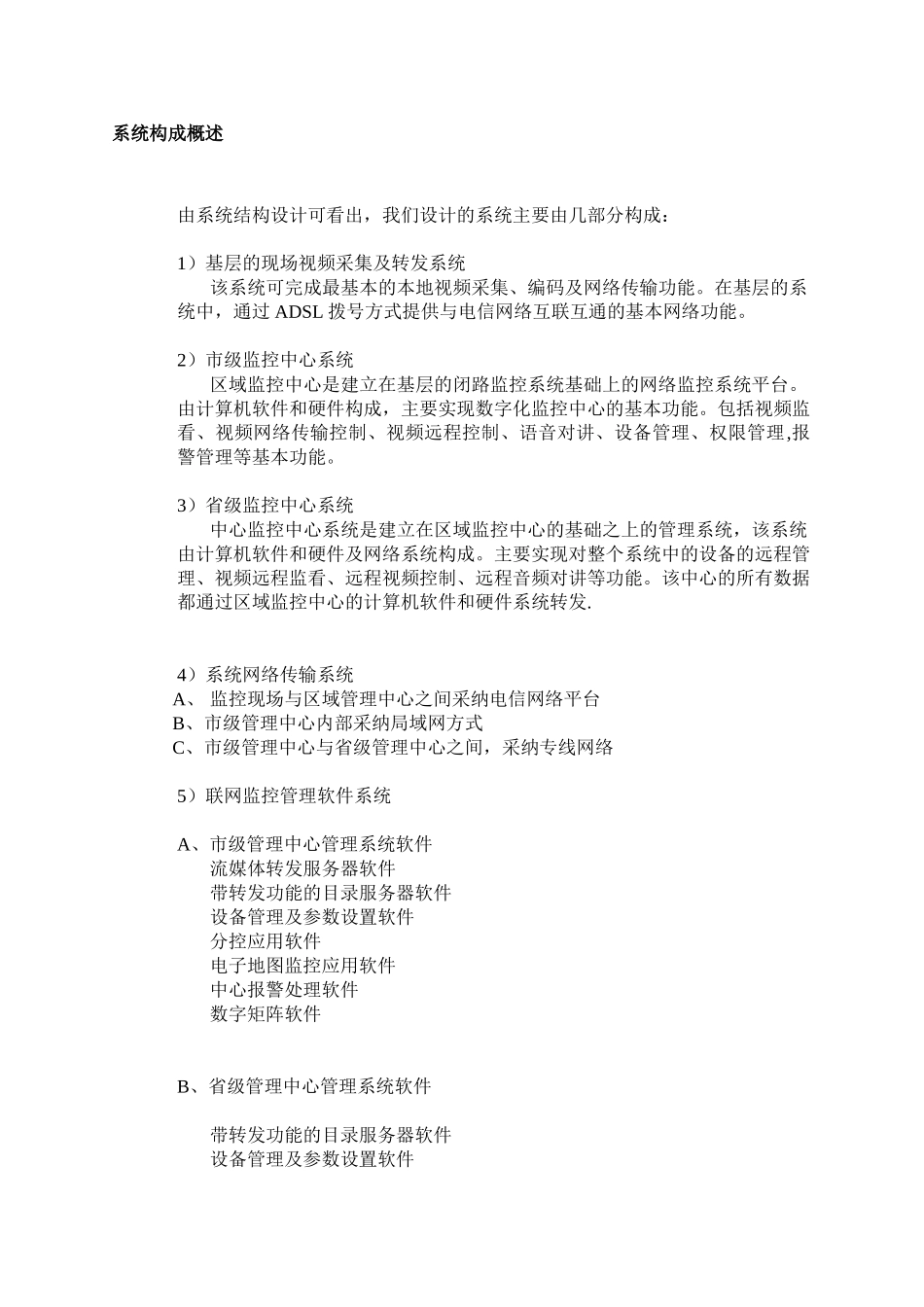

系统设计概述 3需求分析 3系统结构概述 3系统构成概述 4系统功能设计概述 5系统结构设计及拓扑 6系统总体结构 6市监控中心结构 8监控现场的系统设计 9本地加油站系统 9网络功能 9系统配置 9区域管理中心设计 10市级管理中心的功能 10市管理中心的硬件构成及功能 10市级管理中心系统功能 12应用服务器管理功能的实现 12分控应用系统 15中心报警处理系统 18数字矩阵系统 19电子地图显示功能 21目录服务器软件 22市级管理中心所有应用之间的逻辑关系 23省级中心系统设计 24省管理中心的硬件构成及功能 24总管理中心系统功能 25总中心各个应用之间的逻辑关系 25设备选择及软件系统选择 26数字视频服务器参数 26软件系统介绍 26网络带宽方面的考虑 31系统配置清单 32加油站现场监控系统 32数字视频服务器 32摄象机 32ADSL 拨号路由 32市级管理中心 32应用服务器 32存储设备 33目录服务器 33分控客户端 33报警处理客户端 33电子地图显示方式分控 33电视墙控制及显示系统 34省级监控中心配置 34目录服务器 34分控客户端 34报警处理客户端 35电子地图显示方式分控 35电视墙控制及显示系统 35加油站管理系统方案系统设计概述需求分析1） 现场的数字化监控设备具备网络功能,可将数字化后的视频数据通过网络传输2） 在监控现场使用 ADSL 拨号上网方式3） 利用电信的网络构建传输网络平台4） 系统采纳多级结构，可以建立市级管理中心，分担管理负担5） 系统进行集中监控，集中管理6） 所有的视频数据在市级中心的管理服务器中进行录象保存系统结构概述整个系统设计为一个基于电信网络的庞大的以网络为基础的数字视频监控系统。整体上来看，系统由加油站监控现场的数字视频服务器将视频信号编码后传输到市级监控中心，再由市级监控中心将图象传输到省监控中心，实现多级中心联网统一监控的目标。其中，管理中心可以是多级别任意扩展的网络管理系统。针对系统的规模及管理的复杂程度，可以设立多级管理中心，进行以分布管理为基础的相对集中的管理。使整个系统具有很强的扩展性和伸缩性。针对本系统，从系统扩展性方面考虑，系统分为两个大的级别，第一层设计为市级监控中心，这层主要负责集中处理最基层的视频数据，将最基层的视频收集、管理、转发。第二层,是基于市级监控中心之上的省级监控中心。假如需要对系统进行细分，可以在各个市级监控中心之下再建立区域监控中心。由系统的软件配置来实现...
