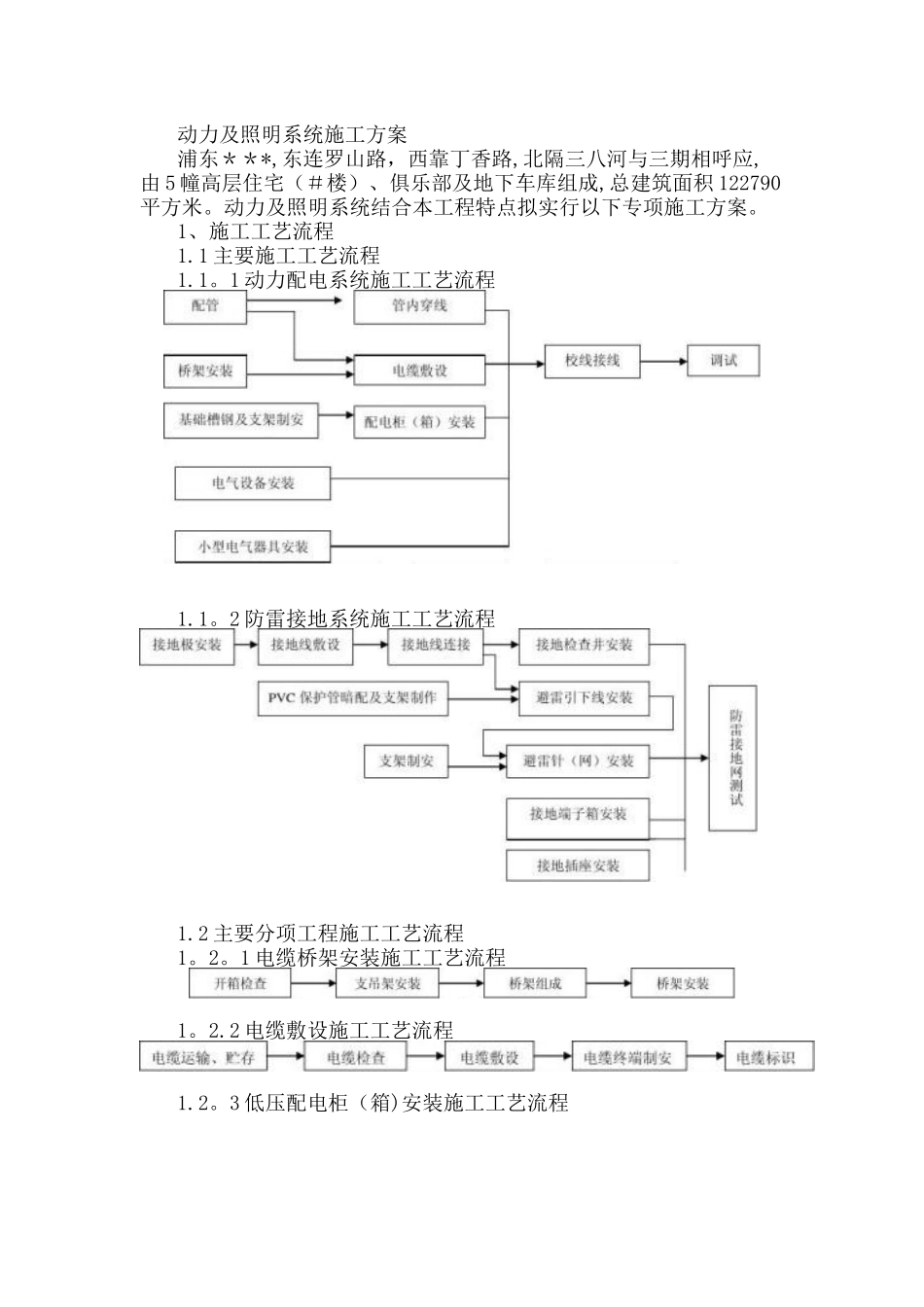

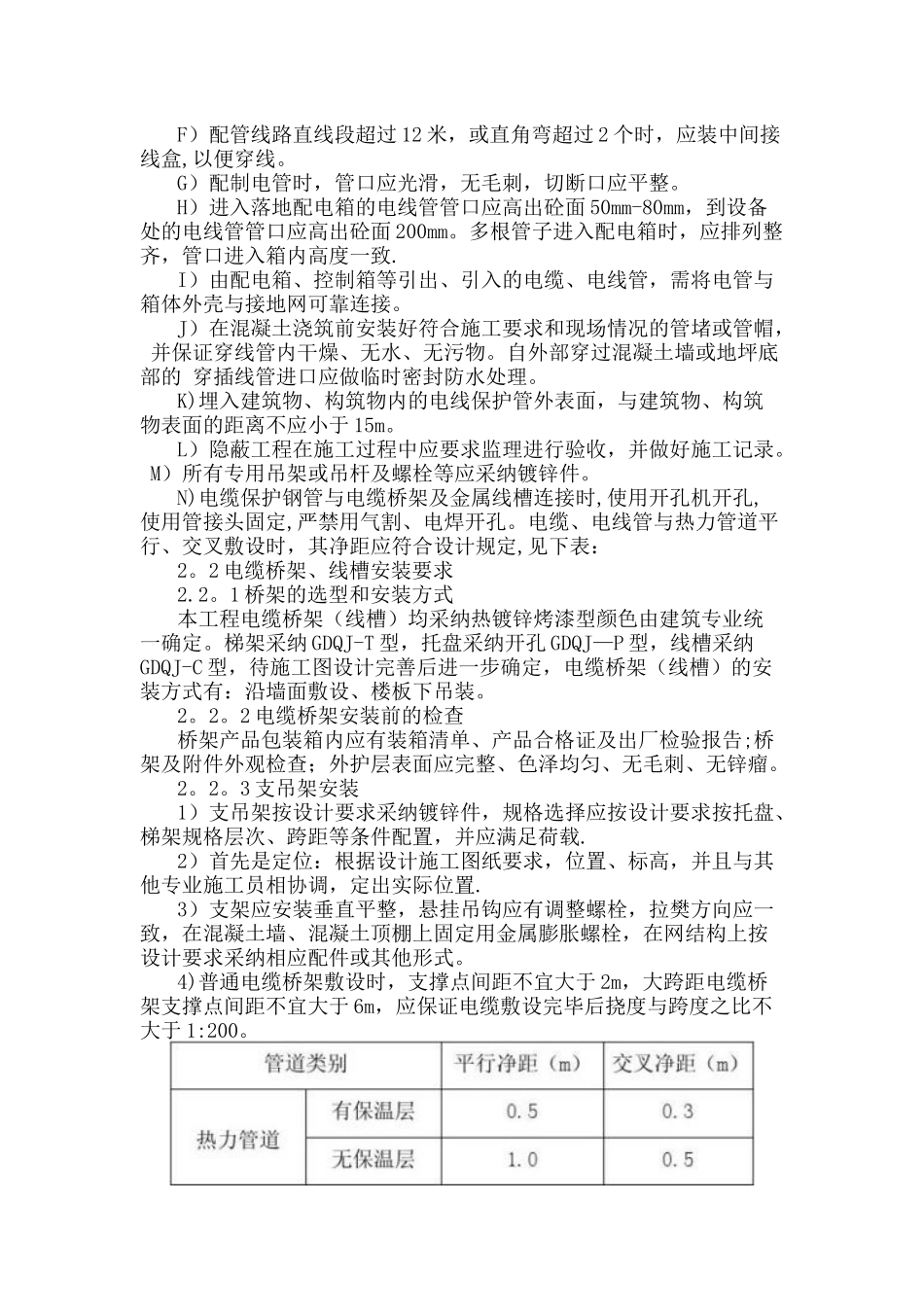

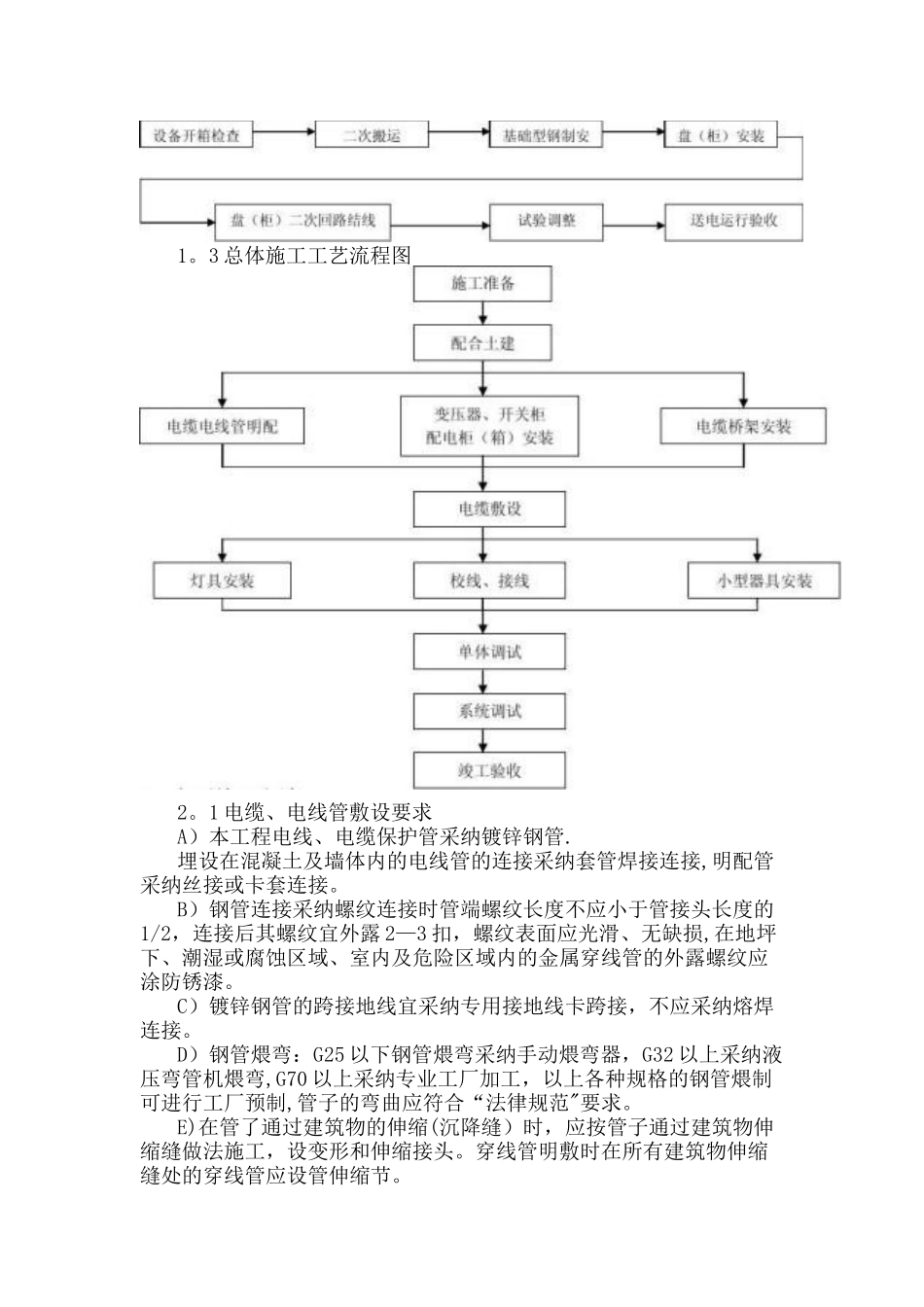

动力及照明系统施工方案浦东＊＊*,东连罗山路，西靠丁香路,北隔三八河与三期相呼应,由 5 幢高层住宅（＃楼）、俱乐部及地下车库组成,总建筑面积 122790平方米。动力及照明系统结合本工程特点拟实行以下专项施工方案。1、施工工艺流程1.1 主要施工工艺流程1.1。1 动力配电系统施工工艺流程1.1。2 防雷接地系统施工工艺流程1.2 主要分项工程施工工艺流程1。2。1 电缆桥架安装施工工艺流程1。2.2 电缆敷设施工工艺流程1.2。3 低压配电柜（箱)安装施工工艺流程1。3 总体施工工艺流程图2。1 电缆、电线管敷设要求A）本工程电线、电缆保护管采纳镀锌钢管.埋设在混凝土及墙体内的电线管的连接采纳套管焊接连接,明配管采纳丝接或卡套连接。B）钢管连接采纳螺纹连接时管端螺纹长度不应小于管接头长度的1/2，连接后其螺纹宜外露 2—3 扣，螺纹表面应光滑、无缺损,在地坪下、潮湿或腐蚀区域、室内及危险区域内的金属穿线管的外露螺纹应涂防锈漆。C）镀锌钢管的跨接地线宜采纳专用接地线卡跨接，不应采纳熔焊连接。D）钢管煨弯：G25 以下钢管煨弯采纳手动煨弯器，G32 以上采纳液压弯管机煨弯,G70 以上采纳专业工厂加工，以上各种规格的钢管煨制可进行工厂预制,管子的弯曲应符合“法律规范"要求。E)在管了通过建筑物的伸缩(沉降缝）时，应按管子通过建筑物伸缩缝做法施工，设变形和伸缩接头。穿线管明敷时在所有建筑物伸缩缝处的穿线管应设管伸缩节。F）配管线路直线段超过 12 米，或直角弯超过 2 个时，应装中间接线盒,以便穿线。G）配制电管时，管口应光滑，无毛刺，切断口应平整。H）进入落地配电箱的电线管管口应高出砼面 50mm-80mm，到设备处的电线管管口应高出砼面 200mm。多根管子进入配电箱时，应排列整齐，管口进入箱内高度一致.I）由配电箱、控制箱等引出、引入的电缆、电线管，需将电管与箱体外壳与接地网可靠连接。J）在混凝土浇筑前安装好符合施工要求和现场情况的管堵或管帽， 并保证穿线管内干燥、无水、无污物。自外部穿过混凝土墙或地坪底部的 穿插线管进口应做临时密封防水处理。K)埋入建筑物、构筑物内的电线保护管外表面，与建筑物、构筑物表面的距离不应小于 15m。L）隐蔽工程在施工过程中应要求监理进行验收，并做好施工记录。 M）所有专用吊架或吊杆及螺栓等应采纳镀锌件。N)电缆保护钢管与电缆桥架及金属线槽连接时,使用开孔机开孔,使用管接头固定,严禁用气割、电焊开孔。电缆、电线管与热力管道平行、交叉...
