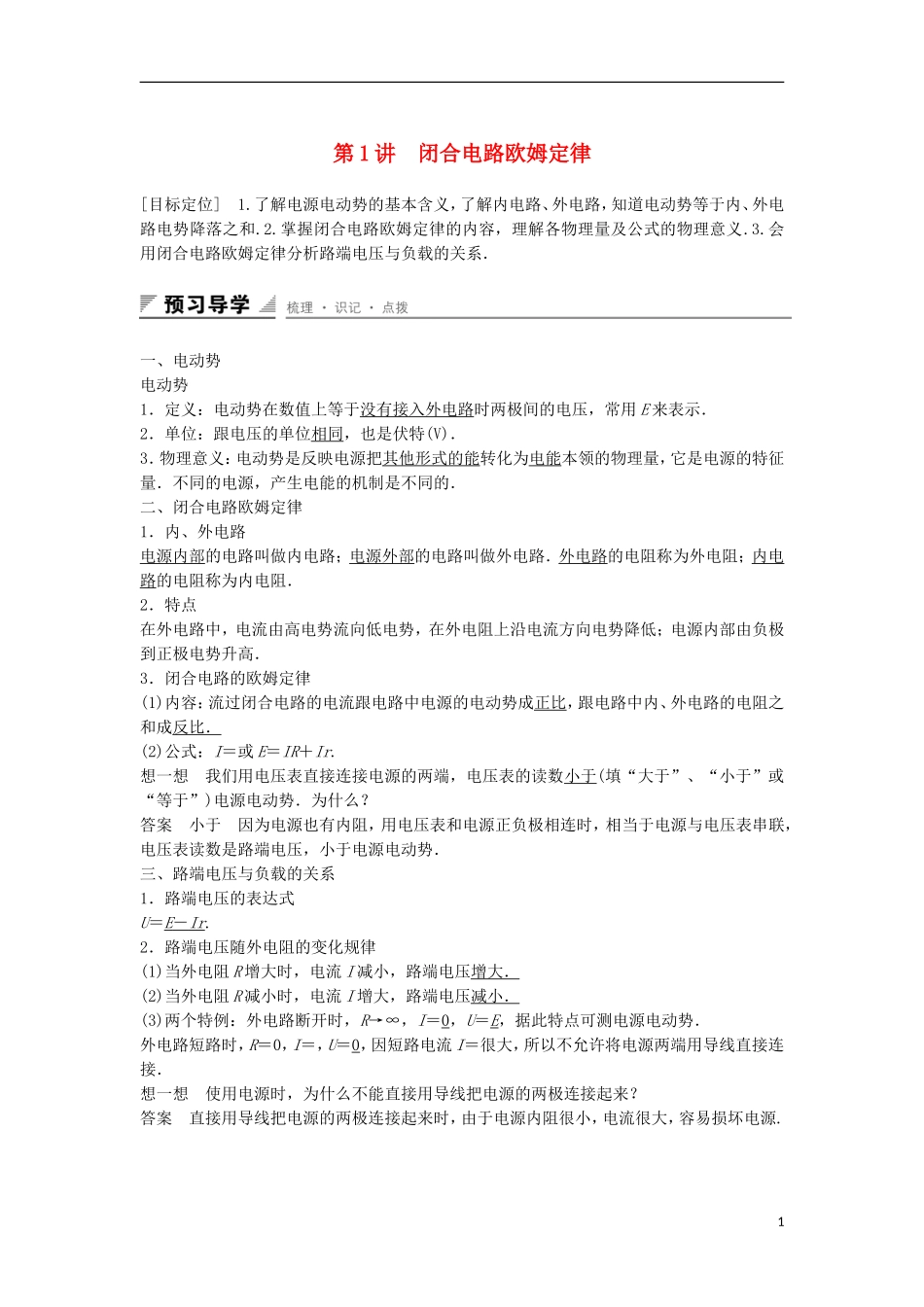

第 1 讲 闭合电路欧姆定律[目标定位] 1.了解电源电动势的基本含义，了解内电路、外电路，知道电动势等于内、外电路电势降落之和.2.掌握闭合电路欧姆定律的内容，理解各物理量及公式的物理意义.3.会用闭合电路欧姆定律分析路端电压与负载的关系．一、电动势电动势1．定义：电动势在数值上等于没有接入外电路时两极间的电压，常用 E 来表示．2．单位：跟电压的单位相同，也是伏特(V)．3．物理意义：电动势是反映电源把其他形式的能转化为电能本领的物理量，它是电源的特征量．不同的电源，产生电能的机制是不同的．二、闭合电路欧姆定律1．内、外电路电源内部的电路叫做内电路；电源外部的电路叫做外电路．外电路的电阻称为外电阻；内电路的电阻称为内电阻．2．特点在外电路中，电流由高电势流向低电势，在外电阻上沿电流方向电势降低；电源内部由负极到正极电势升高．3．闭合电路的欧姆定律(1)内容：流过闭合电路的电流跟电路中电源的电动势成正比，跟电路中内、外电路的电阻之和成反比．(2)公式：I＝或 E＝IR＋Ir.想一想 我们用电压表直接连接电源的两端，电压表的读数小于(填“大于”、“小于”或“等于”)电源电动势．为什么？答案 小于 因为电源也有内阻，用电压表和电源正负极相连时，相当于电源与电压表串联，电压表读数是路端电压，小于电源电动势．三、路端电压与负载的关系1．路端电压的表达式U＝E － Ir .2．路端电压随外电阻的变化规律(1)当外电阻 R 增大时，电流 I 减小，路端电压增大．(2)当外电阻 R 减小时，电流 I 增大，路端电压减小．(3)两个特例：外电路断开时，R→∞，I＝0，U＝E，据此特点可测电源电动势．外电路短路时，R＝0，I＝，U＝0，因短路电流 I＝很大，所以不允许将电源两端用导线直接连接．想一想 使用电源时，为什么不能直接用导线把电源的两极连接起来？答案 直接用导线把电源的两极连接起来时，由于电源内阻很小，电流很大，容易损坏电源.1一、电源电动势和内阻1．电源的作用：维持电路两端始终有一定的电势差，使电路中保持持续的电流．2．电源是把其他形式的能转化为电势能的装置．不同的电源，把其他形式的能转化为电能的本领不同，电动势也不同，例如干电池电动势都是 1.5V，学生用蓄电池电动势都是 2V，与体积大小无关．这两种电池的电动势不同，表明电池把化学能转化为电能的本领不同．3．电源电动势等于电源没有接入外电路时两极间的电压．例 1 关于电源的电动势，下面说法错误...
