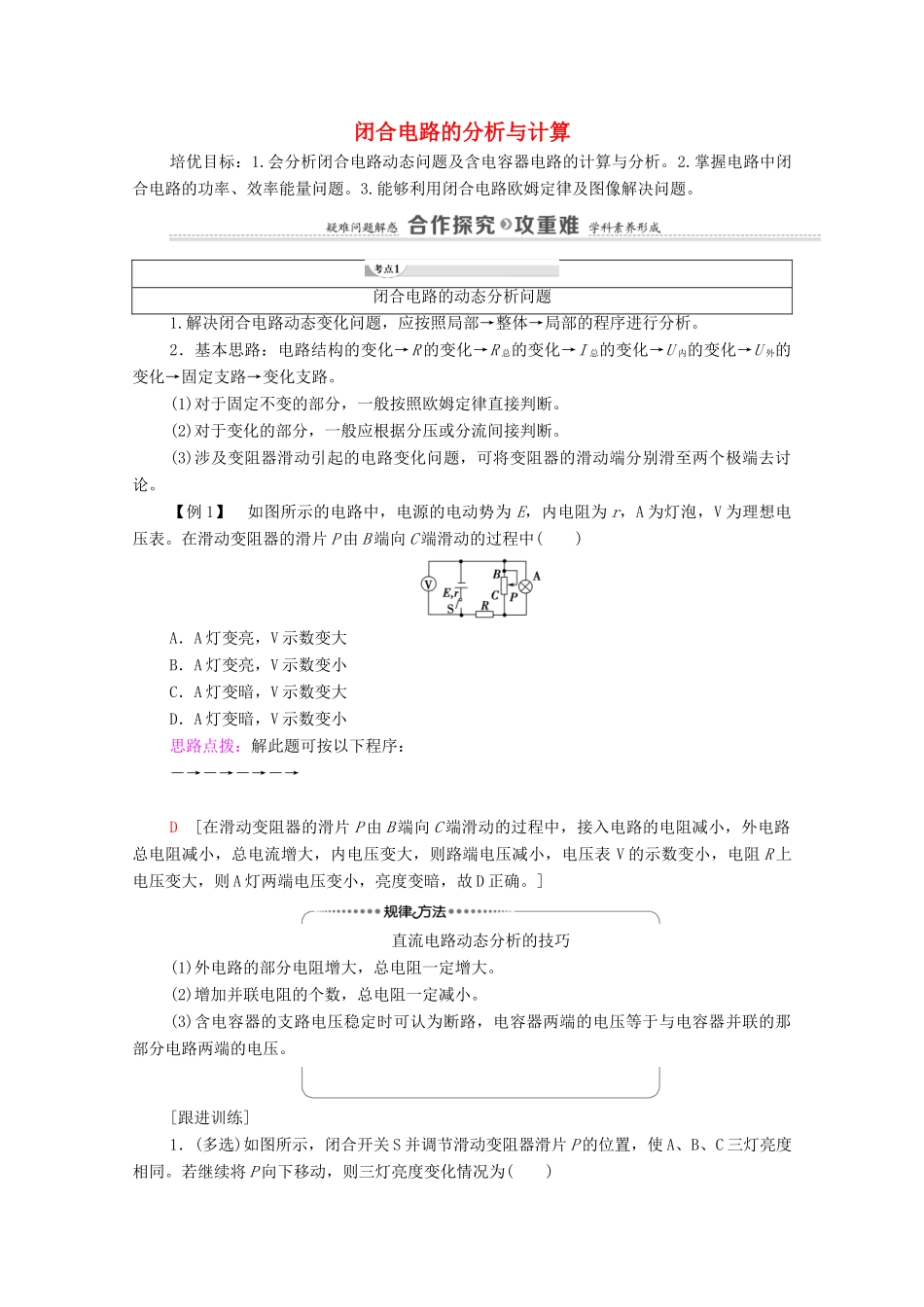

闭合电路的分析与计算培优目标：1.会分析闭合电路动态问题及含电容器电路的计算与分析。2.掌握电路中闭合电路的功率、效率能量问题。3.能够利用闭合电路欧姆定律及图像解决问题。闭合电路的动态分析问题1.解决闭合电路动态变化问题，应按照局部→整体→局部的程序进行分析。2．基本思路：电路结构的变化→R 的变化→R 总的变化→I 总的变化→U 内的变化→U 外的变化→固定支路→变化支路。(1)对于固定不变的部分，一般按照欧姆定律直接判断。(2)对于变化的部分，一般应根据分压或分流间接判断。(3)涉及变阻器滑动引起的电路变化问题，可将变阻器的滑动端分别滑至两个极端去讨论。【例 1】 如图所示的电路中，电源的电动势为 E，内电阻为 r，A 为灯泡，V 为理想电压表。在滑动变阻器的滑片 P 由 B 端向 C 端滑动的过程中( )A．A 灯变亮，V 示数变大B．A 灯变亮，V 示数变小C．A 灯变暗，V 示数变大D．A 灯变暗，V 示数变小思路点拨：解此题可按以下程序：―→―→―→―→D [在滑动变阻器的滑片 P 由 B 端向 C 端滑动的过程中，接入电路的电阻减小，外电路总电阻减小，总电流增大，内电压变大，则路端电压减小，电压表 V 的示数变小，电阻 R 上电压变大，则 A 灯两端电压变小，亮度变暗，故 D 正确。]直流电路动态分析的技巧(1)外电路的部分电阻增大，总电阻一定增大。(2)增加并联电阻的个数，总电阻一定减小。(3)含电容器的支路电压稳定时可认为断路，电容器两端的电压等于与电容器并联的那部分电路两端的电压。[跟进训练]1．(多选)如图所示，闭合开关 S 并调节滑动变阻器滑片 P 的位置，使 A、B、C 三灯亮度相同。若继续将 P 向下移动，则三灯亮度变化情况为( )A．A 灯变亮B．B 灯变亮C．B 灯变暗D．C 灯变亮ACD [将变阻器滑片 P 向下移动时，接入电路的电阻减小，外电路总电阻减小，根据闭合电路欧姆定律得知，总电流 IA 增大，则 A 灯变亮。并联部分的电压 U 并＝E－IA(RA＋r)，E、RA、r 不变，IA增大，U 并减小，B 灯变暗。通过 C 灯的电流 IC＝IA－IB，IA增大，IB减小，则 IC增大，C 灯变亮，故 A、C、D 正确。]闭合电路的功率和效率1.闭合电路的能量关系由闭合电路的欧姆定律 E＝U 外＋U 内得闭合电路的能量关系：qE＝qU 外＋qU 内①此式反映了电源克服静电力做的功等于内、外电路消耗的电能之和。2．闭合电路的功率关系由①式可得：闭合电路的功率关系为：E...
