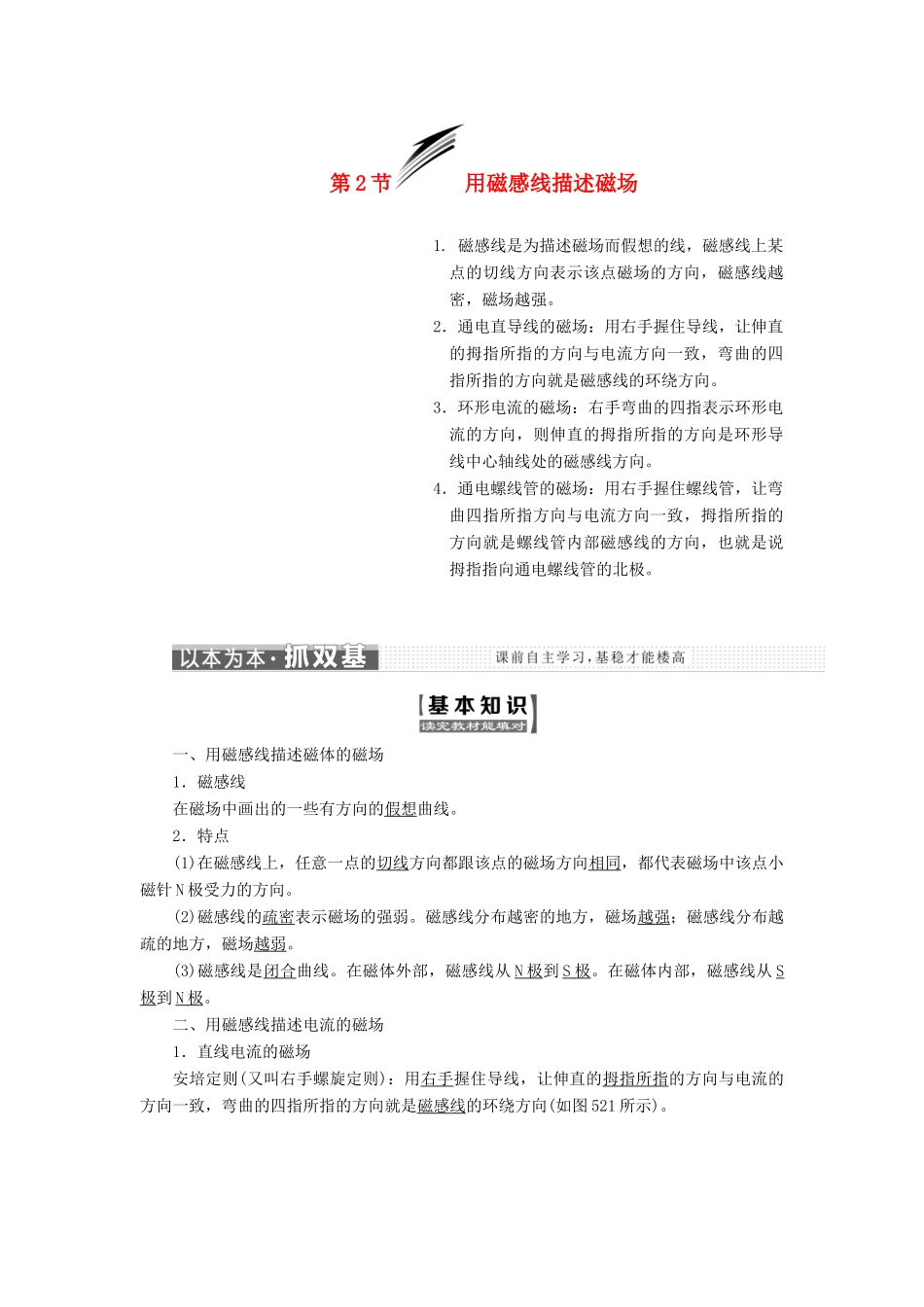

第 2 节用磁感线描述磁场1. 磁感线是为描述磁场而假想的线，磁感线上某点的切线方向表示该点磁场的方向，磁感线越密，磁场越强。2．通电直导线的磁场：用右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线的环绕方向。3．环形电流的磁场：右手弯曲的四指表示环形电流的方向，则伸直的拇指所指的方向是环形导线中心轴线处的磁感线方向。4．通电螺线管的磁场：用右手握住螺线管，让弯曲四指所指方向与电流方向一致，拇指所指的方向就是螺线管内部磁感线的方向，也就是说拇指指向通电螺线管的北极。一、用磁感线描述磁体的磁场1．磁感线在磁场中画出的一些有方向的假想曲线。2．特点(1)在磁感线上，任意一点的切线方向都跟该点的磁场方向相同，都代表磁场中该点小磁针 N 极受力的方向。(2)磁感线的疏密表示磁场的强弱。磁感线分布越密的地方，磁场越强；磁感线分布越疏的地方，磁场越弱。(3)磁感线是闭合曲线。在磁体外部，磁感线从 N 极 到 S 极 。在磁体内部，磁感线从 S极到 N 极 。二、用磁感线描述电流的磁场1．直线电流的磁场安培定则(又叫右手螺旋定则)：用右手握住导线，让伸直的拇指所指的方向与电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向(如图 521 所示)。 图 521 图 5222．环形电流的磁场安培定则：右手弯曲的四指表示环形电流的方向，则伸直的拇指所指的方向是环形导线中心轴线处的磁感线方向(如图 522 所示)。图 5233．通电螺线管的磁场安培定则：用右手握住螺线管，让弯曲四指所指的方向与电流方向一致，拇指所指的方向就是螺线管内部磁感线的方向，也就是说拇指指向通电螺线管的北极 (N 极 ) (如图 523所示)。1．自主思考——判一判(1)磁感线是假想的曲线，没有实际意义。(×)(2)磁感线是闭合曲线。(√)(3)没有磁感线的地方，就没有磁场。(×)(4)安培定则中，弯曲四指所指方向均为磁场的方向。(×)(5)电磁铁的强弱由线圈中的电流和匝数共同决定。(√)2．合作探究——议一议(1)将磁铁固定在有机玻璃下，把铁粉撒在有机玻璃上，并轻轻敲打玻璃板，会发现铁粉排列成一些有规律的曲线。我们能不能认为这些铁粉排成的线就是磁感线呢？[提示] 不能。实验时利用被磁化的铁屑来显示磁感线的分布情况，只是研究磁感线的一种方法，使得看不见、摸不着的磁场变得具体形象，给研究带来方便。其实，磁感线只是为了研究磁场而引进的假想的线，并不是真实存在的。...
