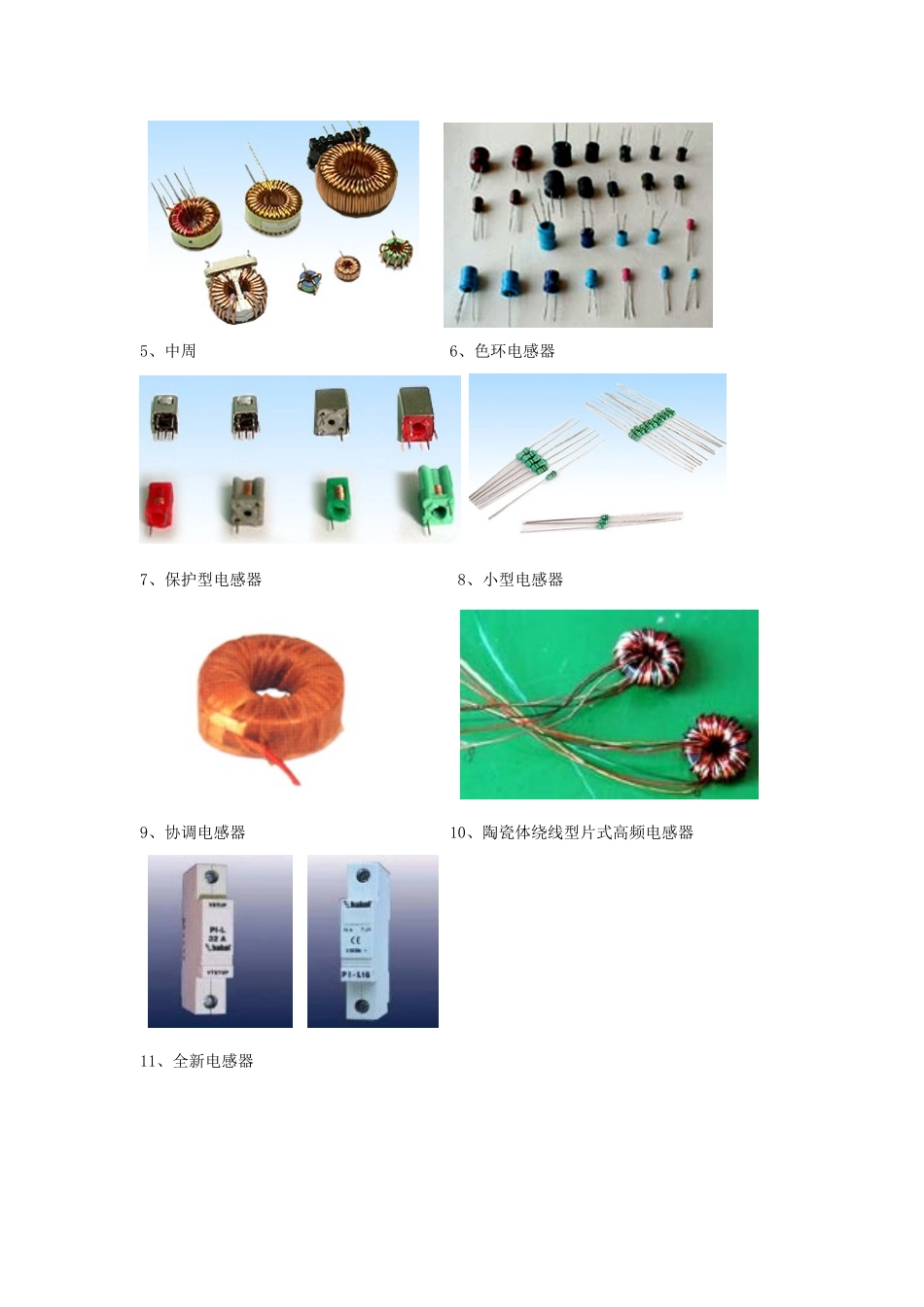

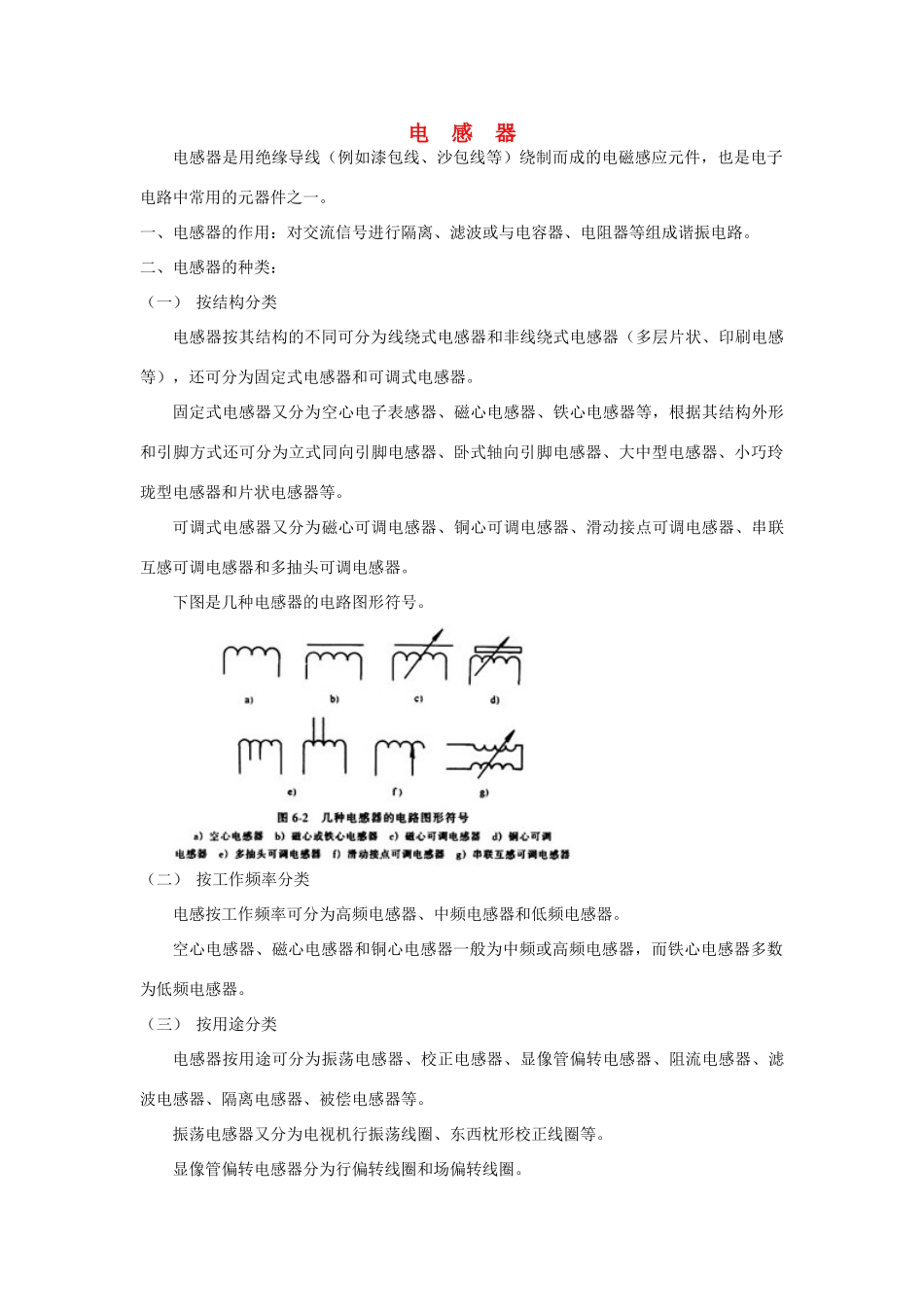

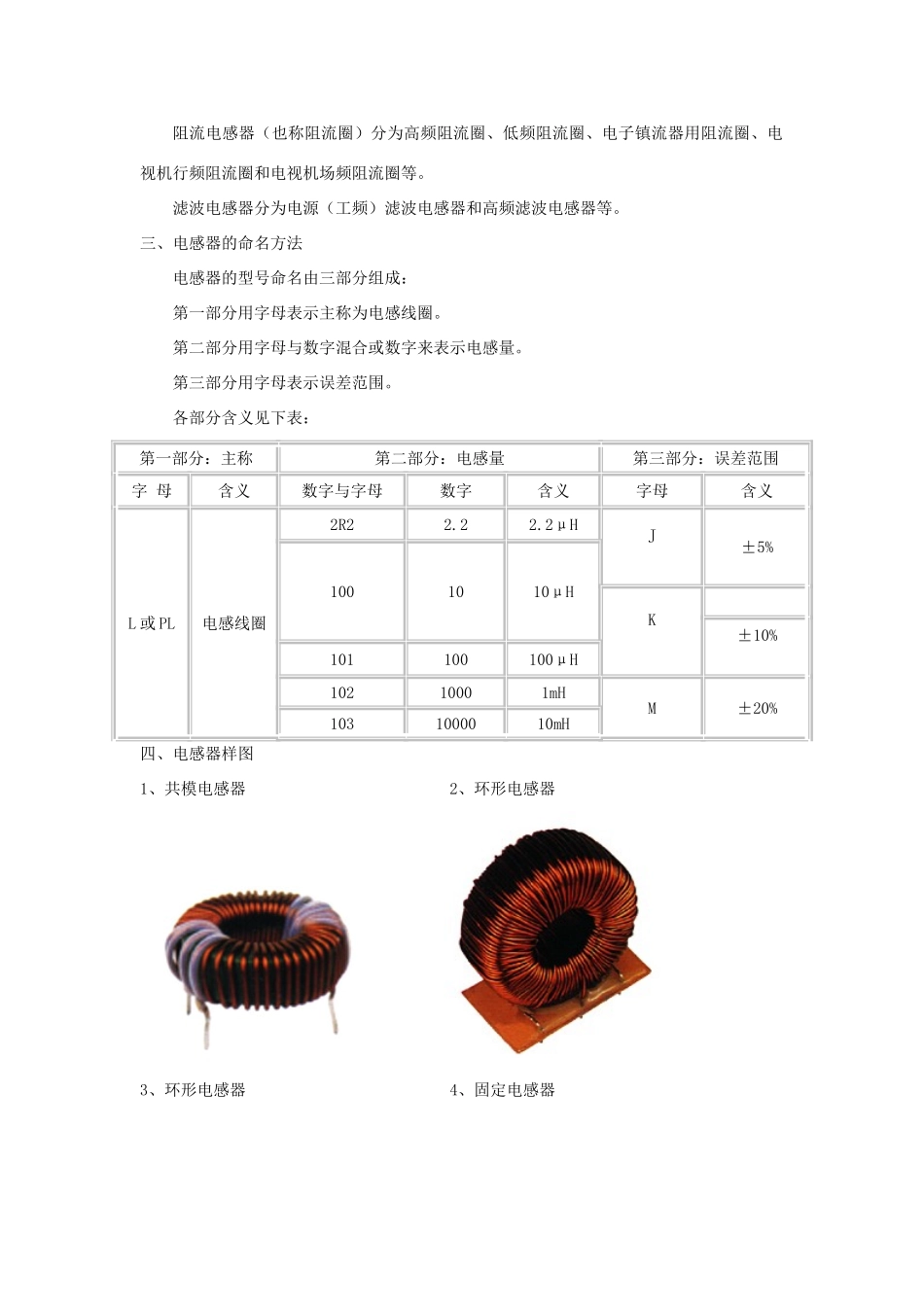

电 感 器电感器是用绝缘导线（例如漆包线、沙包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一。一、电感器的作用：对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。二、电感器的种类：（一） 按结构分类电感器按其结构的不同可分为线绕式电感器和非线绕式电感器（多层片状、印刷电感等），还可分为固定式电感器和可调式电感器。固定式电感器又分为空心电子表感器、磁心电感器、铁心电感器等，根据其结构外形和引脚方式还可分为立式同向引脚电感器、卧式轴向引脚电感器、大中型电感器、小巧玲珑型电感器和片状电感器等。可调式电感器又分为磁心可调电感器、铜心可调电感器、滑动接点可调电感器、串联互感可调电感器和多抽头可调电感器。下图是几种电感器的电路图形符号。（二） 按工作频率分类电感按工作频率可分为高频电感器、中频电感器和低频电感器。空心电感器、磁心电感器和铜心电感器一般为中频或高频电感器，而铁心电感器多数为低频电感器。（三） 按用途分类电感器按用途可分为振荡电感器、校正电感器、显像管偏转电感器、阻流电感器、滤波电感器、隔离电感器、被偿电感器等。振荡电感器又分为电视机行振荡线圈、东西枕形校正线圈等。显像管偏转电感器分为行偏转线圈和场偏转线圈。阻流电感器（也称阻流圈）分为高频阻流圈、低频阻流圈、电子镇流器用阻流圈、电视机行频阻流圈和电视机场频阻流圈等。滤波电感器分为电源（工频）滤波电感器和高频滤波电感器等。三、电感器的命名方法 电感器的型号命名由三部分组成：第一部分用字母表示主称为电感线圈。第二部分用字母与数字混合或数字来表示电感量。第三部分用字母表示误差范围。各部分含义见下表：第一部分：主称第二部分：电感量第三部分：误差范围字 母含义数字与字母数字含义字母含义L 或 PL电感线圈2R22.22.2μHJ±5%1001010μHK ±10%101100100μH10210001mHM±20%1031000010mH四、电感器样图1、共模电感器 2、环形电感器 3、环形电感器 4、固定电感器 5、中周 6、色环电感器 7、保护型电感器 8、小型电感器 9、协调电感器 10、陶瓷体绕线型片式高频电感器 11、全新电感器 12、普通电感器 五、电感器的主要参数：电感器的主要参数有电感量、允许偏差、品质因数、分布电容及额定电流等。（一） 电感量电感量也称自感系数，是表示电感器产生自感应能力的一个物理量。电感器电感量的大小，主要取决于线圈的圈数（匝数）、绕制方式、...
