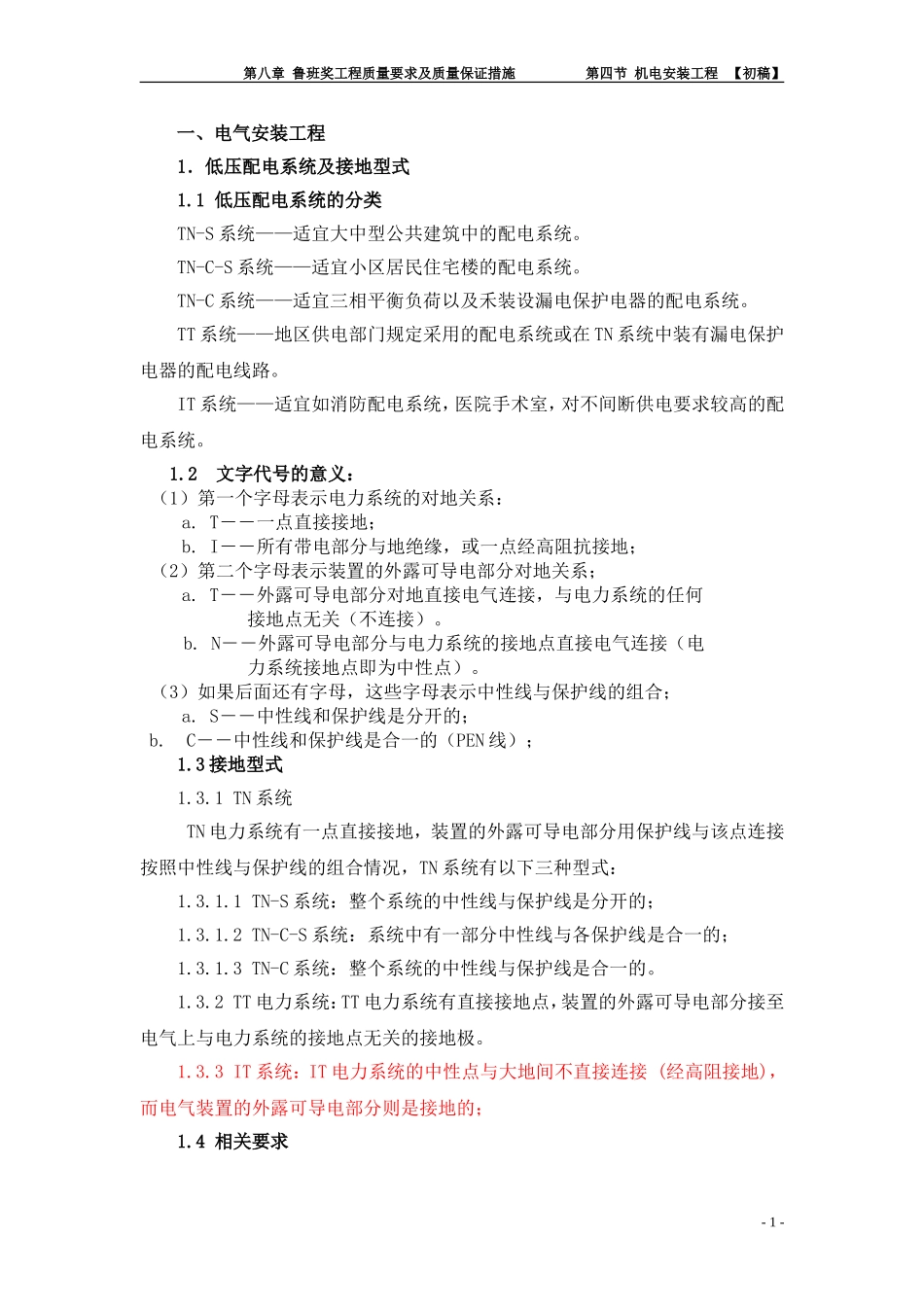

第八章 鲁班奖工程质量要求及质量保证措施 第四节 机电安装工程 【初稿】一、电气安装工程1．低压配电系统及接地型式1.1 低压配电系统的分类TN-S 系统——适宜大中型公共建筑中的配电系统。TN-C-S 系统——适宜小区居民住宅楼的配电系统。TN-C 系统——适宜三相平衡负荷以及禾装设漏电保护电器的配电系统。TT 系统——地区供电部门规定采用的配电系统或在 TN 系统中装有漏电保护电器的配电线路。IT 系统——适宜如消防配电系统，医院手术室，对不间断供电要求较高的配电系统。 1.2 文字代号的意义：（1）第一个字母表示电力系统的对地关系： a. T――一点直接接地； b. I――所有带电部分与地绝缘，或一点经高阻抗接地；（2）第二个字母表示装置的外露可导电部分对地关系； a. T――外露可导电部分对地直接电气连接，与电力系统的任何 接地点无关（不连接）。b. N――外露可导电部分与电力系统的接地点直接电气连接（电 力系统接地点即为中性点）。（3）如果后面还有字母，这些字母表示中性线与保护线的组合； a. S――中性线和保护线是分开的； b. C――中性线和保护线是合一的（PEN 线）；1.3 接地型式1.3.1 TN 系统 TN 电力系统有一点直接接地，装置的外露可导电部分用保护线与该点连接按照中性线与保护线的组合情况，TN 系统有以下三种型式：1.3.1.1 TN-S 系统：整个系统的中性线与保护线是分开的；1.3.1.2 TN-C-S 系统：系统中有一部分中性线与各保护线是合一的；1.3.1.3 TN-C 系统：整个系统的中性线与保护线是合一的。1.3.2 TT 电力系统：TT 电力系统有直接接地点，装置的外露可导电部分接至电气上与电力系统的接地点无关的接地极。1.3.3 IT 系统：IT 电力系统的中性点与大地间不直接连接 (经高阻接地)，而电气装置的外露可导电部分则是接地的；1.4 相关要求- 1 -第八章 鲁班奖工程质量要求及质量保证措施 第四节 机电安装工程 【初稿】1.4.1 一级负荷应有两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。1.4.2 应急电源与正常电源之间必须采取防止并列运行的措施。1.4.3 装置外可导电部分严禁用作 PE 线。1.4.4 在 TN-C 系统中，PEN 线严禁接入开关设备。1.4.5 在 TN-C 系统中，严禁断开 PE 线，不准装设断开 PEN 线的任何电器。当需要在 PEN 线装设电器时，只能相应断开相线回路。1.4.6 特殊不平衡负荷时，N 线或 PE 线截面要求：1.4.6.1...
