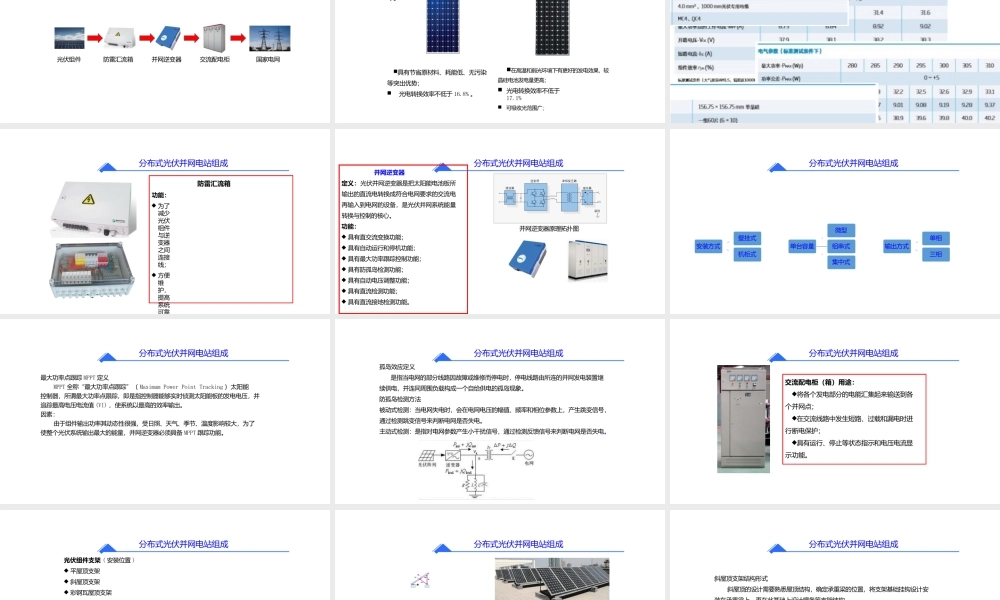

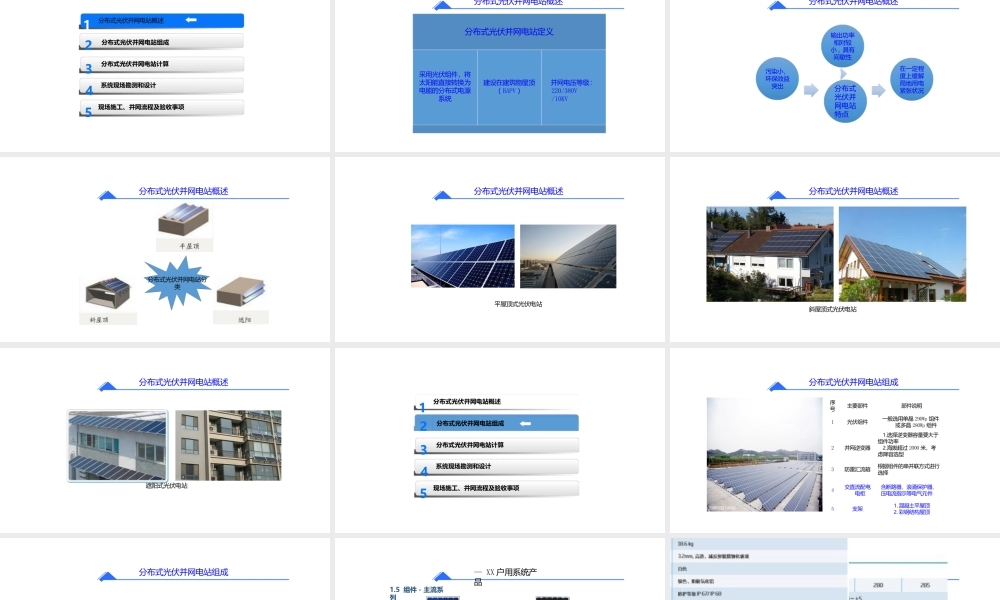

分布式光伏电站分布式光伏并网电站组成分布式光伏并网电站计算现场施工、并网流程及验收事项12分布式光伏并网电站概述系统现场勘测和设计345分布式光伏并网电站概述分布式光伏并网电站定义采用光伏组件，将太阳能直接转换为电能的分布式电源系统建设在建筑物屋顶（ BAPV ）并网电压等级： 220/380V /10KV分布式光伏并网电站概述分布式光伏并网电站特点输出功率相对较小 , 具有间歇性在一定程度上缓解局地用电紧张状况污染小，环保效益突出分布式光伏并网电站概述分布式光伏并网电站分类平屋顶式光伏电站分布式光伏并网电站概述分布式光伏并网电站概述斜屋顶式光伏电站分布式光伏并网电站概述遮阳式光伏电站分布式光伏并网电站组成分布式光伏并网电站计算现场施工、并网流程及验收事项分布式光伏并网电站概述系统现场勘测和设计34512分布式光伏并网电站组成序号主要部件部件说明1光伏组件一般选用单晶 290Wp 组件或多晶 280Wp 组件1.选择逆变器容量要大于组件功率2.海拔超过 2000 米，考虑降容选型2并网逆变器3防雷汇流箱根据组件的串并联方式进行选择4交直流配电含断路器、浪涌保护器、电柜压电流指示等电气元件5支架1. 混凝土平屋顶2. 彩钢结构屋顶分布式光伏并网电站组成光伏组件防雷汇流箱并网逆变器交流配电柜国家电网— XX 户用系统产品1.5 组件 - 主流系列■在高温和弱光环境下有更好的发电效果，较晶硅电池发电量更高；■ 光电转换效率不低于17.1%■可吸收光范围广；■具有节省原材料、耗能低、无污染等突出优势；■光电转换效率不低于 16.8% 。分布式光伏并网电站组成分布式光伏并网电站组成防雷汇流箱功能：◆ 为了减少光伏组件与逆变器之间连接线；◆ 方便维护，提高系统可靠性；◆ 将若干个规格相同的组件串列进行汇流；◆方便后级逆变器的接入。特点：◆ 防护等级 IP65 ，满足室外安装的使用要求；◆ 配有光伏专用浪涌保护器，正负极具备防雷功能；◆ 配有正负极耐高压的直流熔断器以及四级断路器；◆ 具有防反功能。分布式光伏并网电站组成并网逆变器定义：光伏并网逆变器是把太阳能电池板所输出的直流电转换成符合电网要求的交流电再输入到电网的设备，是光伏并网系统能量转换与控制的核心。功能：◆ 具有直交流变换功能；◆ 具有自动运行和停机功能；◆ 具有最大功率跟踪控制功能；◆ 具有防孤岛检测功能；◆ 具有自动电压调整功能；◆ 具有直流检测功能；◆ 具有直流接地检测功能。并网逆变...
