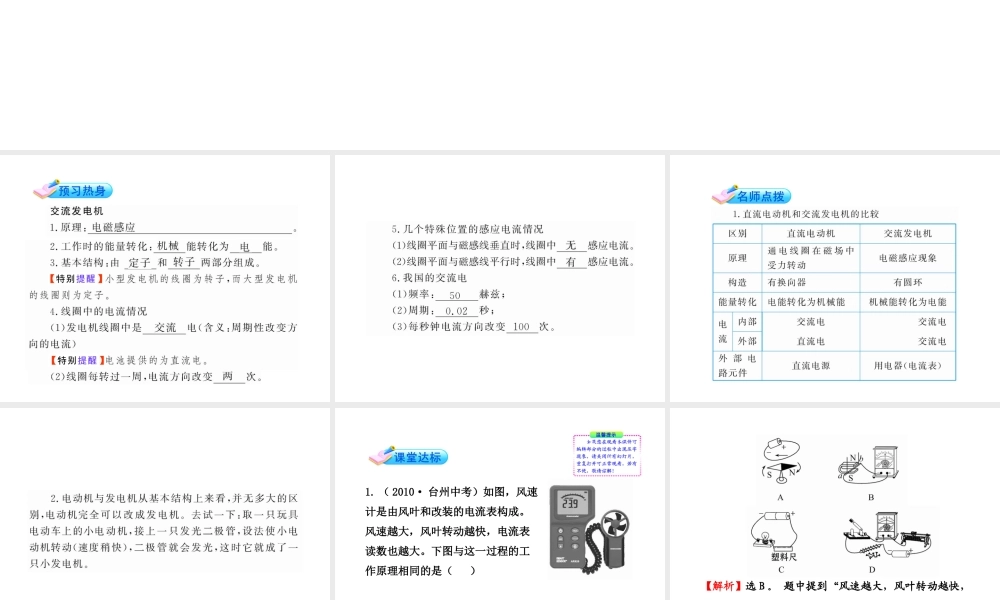

（ 2010· 台州中考）如图，风速计是由风叶和改装的电流表构成
风速越大，风叶转动越快，电流表读数也越大
下图与这一过程的工作原理相同的是（ ）【解析】选 B
题中提到“风速越大，风叶转动越快，电流表读数也越大”，可知由机械能转化为电能，应用了电磁感应原理

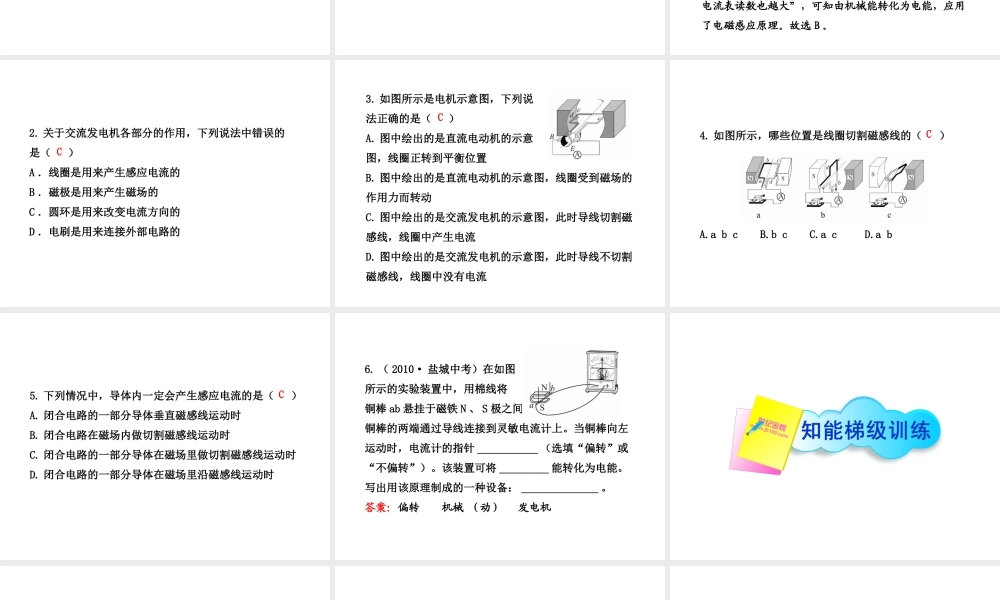

关于交流发电机各部分的作用，下列说法中错误的是（ ）A ．线圈是用来产生感应电流的B ．磁极是用来产生磁场的C ．圆环是用来改变电流方向的D ．电刷是用来连接外部电路的C 3
如图所示是电机示意图，下列说法正确的是（ ）A
图中绘出的是直流电动机的示意图，线圈正转到平衡位置B
图中绘出的是直流电动机的示意图，线圈受到磁场的作用力而转动C
图中绘出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流D
图中绘出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流C 4
如图所示，哪些位置是线圈切割磁感线的（ ）A
a b c B
a bC 5
下列情况中，导体内一定会产生感应电流的是（ ）A
闭合电路的一部分导体垂直磁感线运动时 B
闭合电路在磁场内做切割磁感线运动时C
闭合电路的一部分导体在磁场里做切割磁感线运动时D
闭合电路的一部分导体在磁场里沿磁感线运动时C 6
（ 2010· 盐城中考）在如图所示的实验装置中，用棉线将铜棒 ab 悬挂于磁铁 N 、 S 极之间，铜棒的两端通过导线连接到灵敏电流计上
当铜棒向左运动时，电流计的指针 ___________ （选填“偏转”或“不偏转”）
该装置可将 _________ 能转化为电能
写出用该原理制成的一种设备： ______________
答案：偏转 机械 ( 动 ) 发电机1

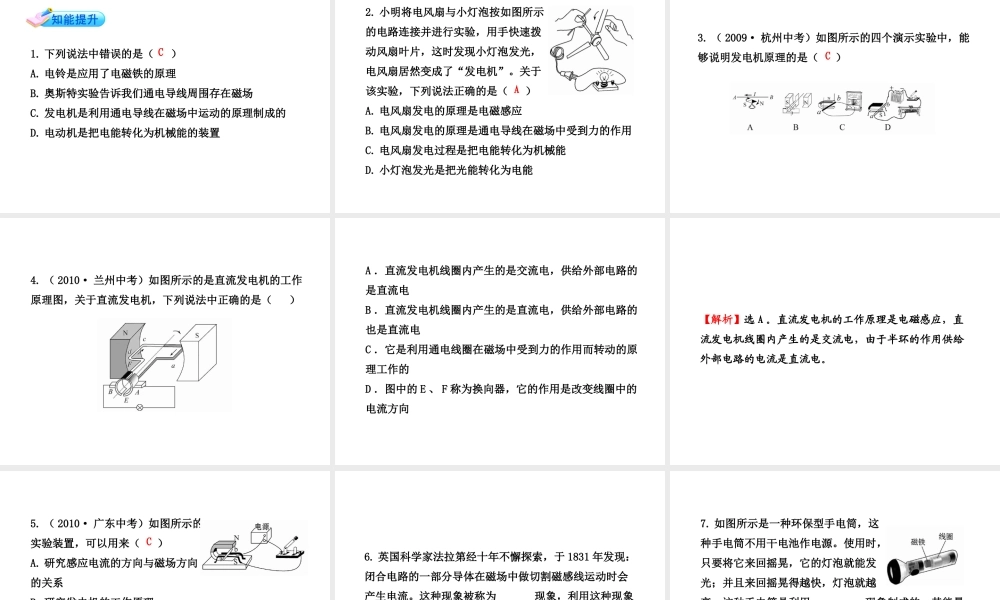

下列说法中错误的是（ ）A
电铃是应用了电磁铁的原理B
奥斯特实验告诉我们通电导线周围存在磁
