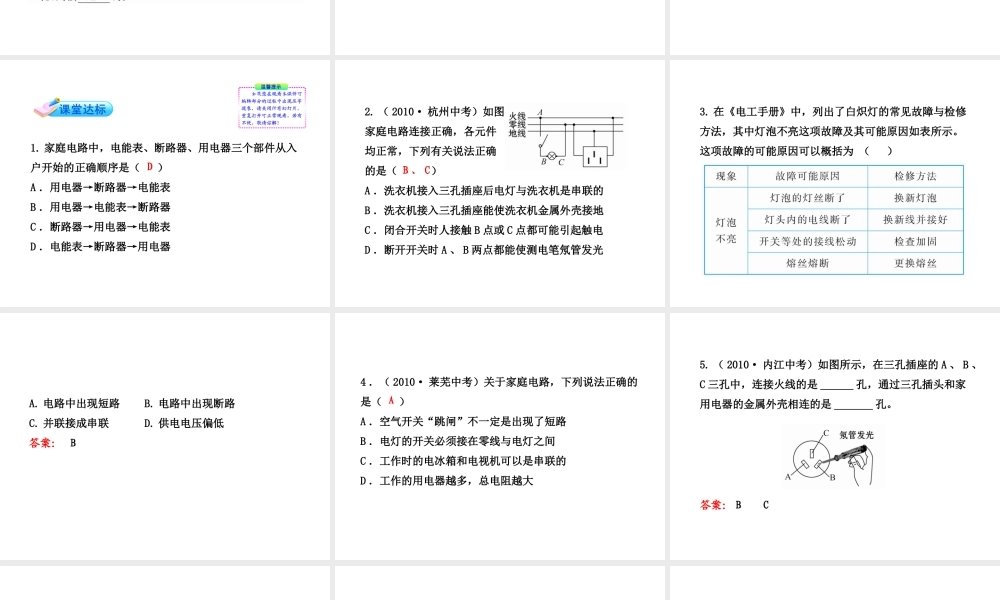

1. 家庭电路中，电能表、断路器、用电器三个部件从入户开始的正确顺序是（ ）A ．用电器→断路器→电能表B ．用电器→电能表→断路器C ．断路器→用电器→电能表D ．电能表→断路器→用电器D 2. （ 2010· 杭州中考）如图家庭电路连接正确，各元件均正常，下列有关说法正确的是（ ）A ．洗衣机接入三孔插座后电灯与洗衣机是串联的B ．洗衣机接入三孔插座能使洗衣机金属外壳接地C ．闭合开关时人接触 B 点或 C 点都可能引起触电D ．断开开关时 A 、 B 两点都能使测电笔氖管发光B 、 C 3. 在《电工手册》中，列出了白炽灯的常见故障与检修方法，其中灯泡不亮这项故障及其可能原因如表所示。这项故障的可能原因可以概括为 （ ）A. 电路中出现短路 B. 电路中出现断路 C. 并联接成串联 D. 供电电压偏低答案： B 4 ．（ 2010· 莱芜中考）关于家庭电路，下列说法正确的是（ ）A ．空气开关“跳闸”不一定是出现了短路B ．电灯的开关必须接在零线与电灯之间C ．工作时的电冰箱和电视机可以是串联的D ．工作的用电器越多，总电阻越大A 5. （ 2010· 内江中考）如图所示，在三孔插座的 A 、 B 、C 三孔中，连接火线的是 ______ 孔，通过三孔插头和家用电器的金属外壳相连的是 _______ 孔。答案： B C 6. 在检测电路、更换元件时 , 应先切断电源 , 以免触电 ,所以在家庭电路的熔断器前安装一个 ____ 。答案：闸刀开关 7. 请用连线的方式把图中的螺丝灯泡与按钮开关接入电路。答案：1. （ 2009· 台州中考）无需电源电压的转换设备，能直接在家庭电路 220 伏电压下正常工作的用电器是（ ）A. 手机 B. 手电筒C. 电视机 D. 电视机遥控器C 2. （ 2010· 淮安中考）家庭电路中接入的电能表，其作用是（ ）A ．给家用电路提供电能B ．提高家用电器效率C ．测量电路消耗的电能D ．保护电路避免火灾C 3. （ 2009· 杭州中考）如图所示，闭合电键 S 后，发现电灯 L 不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线 C 、 D ，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线 A 和零线 B 时，氖管在测火线 A 时能发光，在测零线 B 时不发光。那么可以判定故障是（ ）A. 火线和零线短路 B. 电灯 L 短路C. 电线 AC 段某处断路 D. 电线 BD 段某处断路D 4. 如图是家庭电路的一部分，则（ ）A. 元件“ 1” 是电能表...
