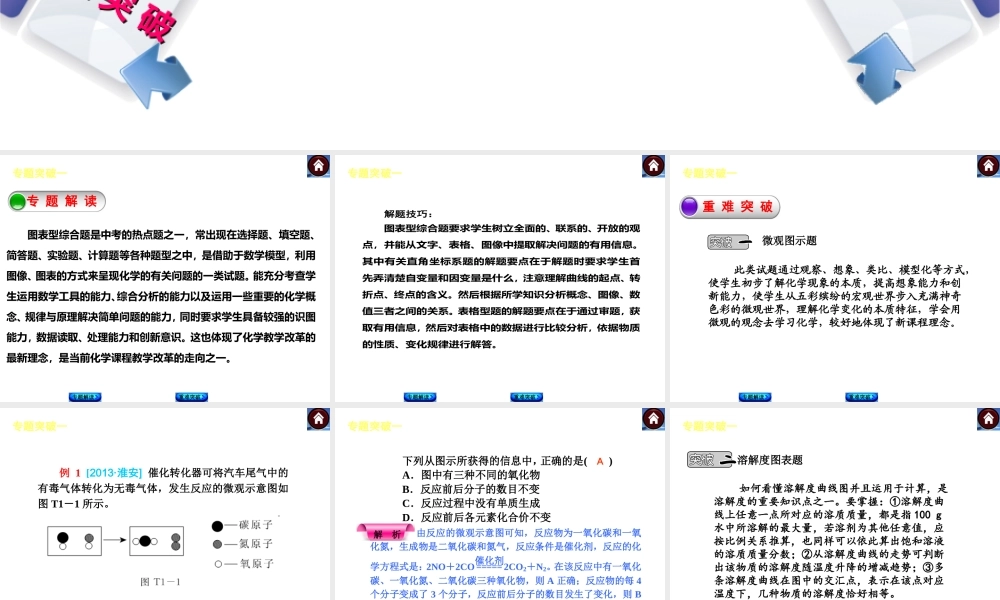

专题突破一 图表型综合题专 题 解 读专 题 解 读重 难 突 破重 难 突 破专 题 解 读 专题解读重难突破专题突破一┃图表型综合题 图表型综合题是中考的热点题之一，常出现在选择题、填空题、简答题、实验题、计算题等各种题型之中，是借助于数学模型，利用图像、图表的方式来呈现化学的有关问题的一类试题。能充分考查学生运用数学工具的能力、综合分析的能力以及运用一些重要的化学概念、规律与原理解决简单问题的能力，同时要求学生具备较强的识图能力，数据读取、处理能力和创新意识。这也体现了化学教学改革的最新理念，是当前化学课程教学改革的走向之一。 专题突破一┃图表型综合题 解题技巧： 图表型综合题要求学生树立全面的、联系的、开放的观点，并能从文字、表格、图像中提取解决问题的有用信息。其中有关直角坐标系题的解题要点在于解题时要求学生首先弄清楚自变量和因变量是什么，注意理解曲线的起点、转折点、终点的含义。然后根据所学知识分析概念、图像、数值三者之间的关系。表格型题的解题要点在于通过审题，获取有用信息，然后对表格中的数据进行比较分析，依据物质的性质、变化规律进行解答。 专题解读重难突破重 难 突 破专题突破一┃图表型综合题 此类试题通过观察、想象、类比、模型化等方式，使学生初步了解化学现象的本质，提高想象能力和创新能力，使学生从五彩缤纷的宏观世界步入充满神奇色彩的微观世界，理解化学变化的本质特征，学会用微观的观念去学习化学，较好地体现了新课程理念。微观图示题 专题解读重难突破专题突破一┃图表型综合题 例 1 [2013·淮安] 催化转化器可将汽车尾气中的有毒气体转化为无毒气体，发生反应的微观示意图如图 T1－1 所示。 专题解读重难突破专题突破一┃图表型综合题 下列从图示所获得的信息中，正确的是( ) A．图中有三种不同的氧化物 B．反应前后分子的数目不变 C．反应过程中没有单质生成 D．反应前后各元素化合价不变 A 解 析 由反应的微观示意图可知，反应物为一氧化碳和一氧化氮，生成物是二氧化碳和氮气，反应条件是催化剂，反应的化学方程式是：2NO＋2CO =====催化剂2CO2＋N2。在该反应中有一氧化碳、一氧化氮、二氧化碳三种氧化物，则 A 正确；反应物的每 4个分子变成了 3 个分子，反应前后分子的数目发生了变化，则 B错误；反应过程中有单质氮气生成，则 C 错误；由化学方程式可知，生成物中有单质生成，故反应前后一定...
