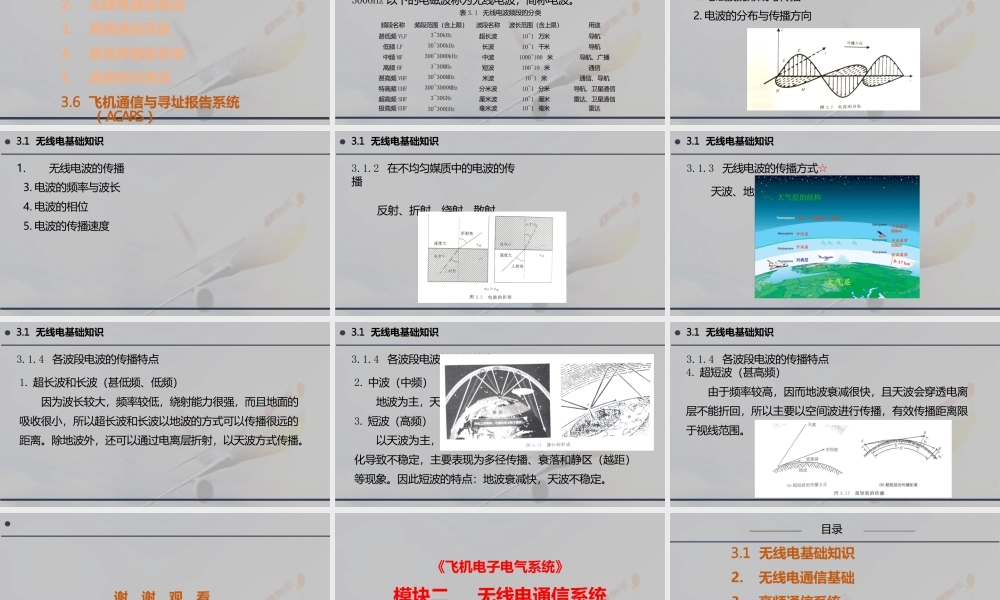

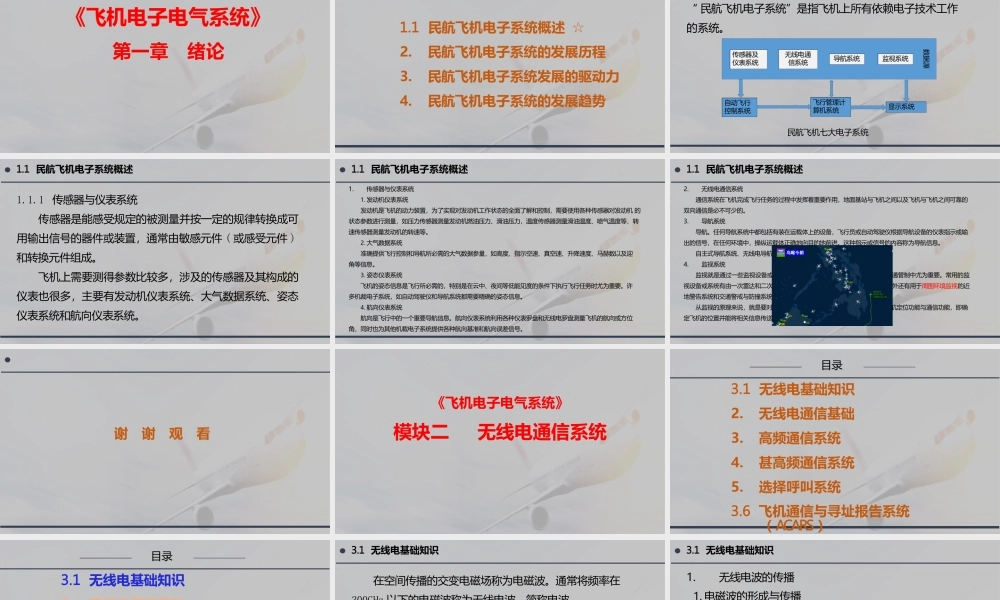

《飞机电子电气系统》《飞机电子电气系统》第一章绪论目录1.1 民航飞机电子系统概述 ☆2.民航飞机电子系统的发展历程3.民航飞机电子系统发展的驱动力4.民航飞机电子系统的发展趋势“ 民航飞机电子系统”是指飞机上所有依赖电子技术工作的系统。1.1 民航飞机电子系统概述传感器及仪表系统无线电通信系统导航系统监视系统自动飞行控制系统飞行管理计算机系统显示系统数据源民航飞机七大电子系统1.1.1 传感器与仪表系统传感器是能感受规定的被测量并按一定的规律转换成可用输出信号的器件或装置，通常由敏感元件 ( 或感受元件 )和转换元件组成。飞机上需要测得参数比较多，涉及的传感器及其构成的仪表也很多，主要有发动机仪表系统、大气数据系统、姿态仪表系统和航向仪表系统。1.1 民航飞机电子系统概述1.传感器与仪表系统1. 发动机仪表系统发动机是飞机的动力装置，为了实现对发动机工作状态的全面了解和控制，需要使用各种传感器对发动机 的状态参数进行测量，如压力传感器测量发动机燃油压力、滑油压力，温度传感器测量滑油温度、喷气温度等，转速传感器测量发动机的转速等。2. 大气数据系统准确提供飞行控制和导航所必需的大气数据参量，如高度、指示空速、真空速、升降速度、马赫数以及迎角等信息。3. 姿态仪表系统飞机的姿态信息是飞行所必需的，特别是在云中、夜间等低能见度的条件下执行飞行任务时尤为重要。许多机裁电子系统，如自动驾驶仪和导航系统都需要精确的姿态信息。4. 航向仪表系统航向是飞行中的一个重要导航信息。航向仪表系统利用各种仪表罗盘和无线电罗盘测量飞机的航向或方位角，同时也为其他机载电子系统提供各种航向基准和航向误差信号。1.1 民航飞机电子系统概述2.无线电通信系统通信系统在飞机完成飞行任务的过程中发挥着重要作用，地面基站与飞机之间以及飞机与飞机之间可靠的双向通信是必不可少的。3.导航系统导航。任何导航系统中都包括有装在运载体上的设备，飞行员或自动驾驶仪根据导航设备的仪表指示或输出的信号，在任何环境中，操纵运载体正确地向目的地前进。这种指示或信号的内容称为导航信息。自主式导航系统、无线电导航系统（陆基无线电导航系统、卫星导航系统）4.监视系统监视就是通过一些监视设备或系统来掌握飞机的飞行动态，这在民航空中交通管制中尤为重要。常用的监视设备或系统有由一次雷达和二次雷达构成的雷达系统和自动相关监视系统，此外还有用于周围环境监视的近地警告系统和交通...
