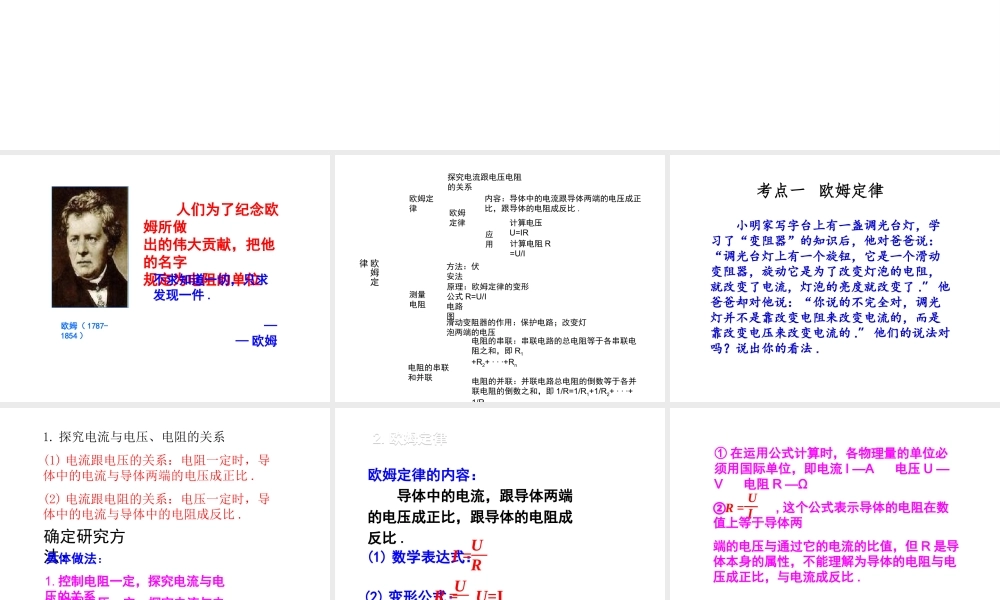

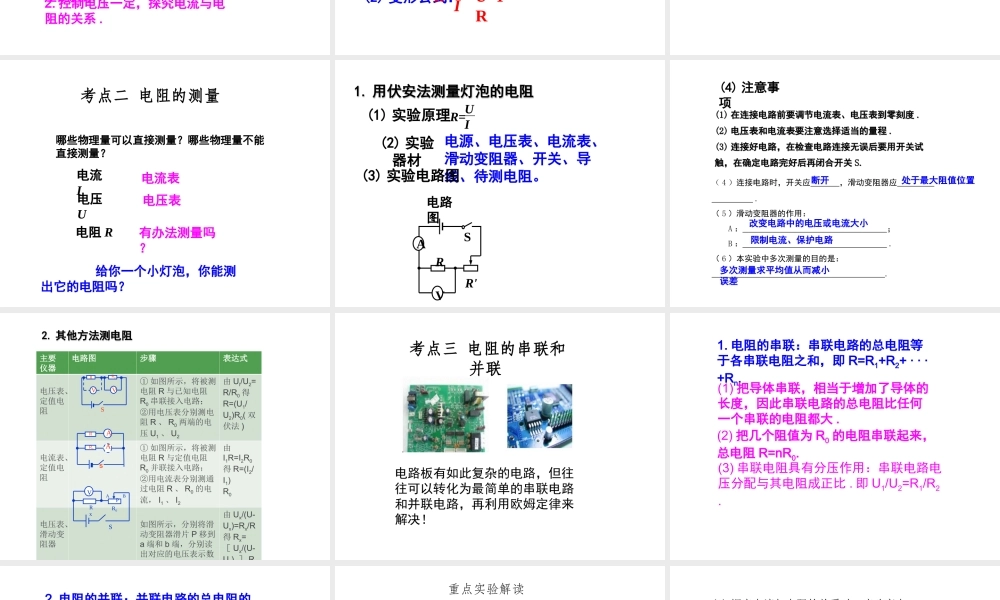

第十二章 欧姆定律复习课件欧姆（ 1787-1854 ） 人们为了纪念欧姆所做出的伟大贡献，把他的名字规定为电阻的单位 .不求知道一切，只求发现一件 . —— 欧姆欧姆定律欧姆定律电阻的串联和并联探究电流跟电压电阻的关系测量电阻电阻的串联：串联电路的总电阻等于各串联电阻之和，即 R1+R2+ · · ·+Rn欧姆定律内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比 .应用计算电压U=IR计算电阻 R=U/I方法：伏安法原理：欧姆定律的变形公式 R=U/I电路图滑动变阻器的作用：保护电路；改变灯泡两端的电压电阻的并联：并联电路总电阻的倒数等于各并联电阻的倒数之和，即 1/R=1/R1+1/R2+ · · ·+1/Rn考点一 欧姆定律 小明家写字台上有一盏调光台灯，学习了“变阻器”的知识后，他对爸爸说：“调光台灯上有一个旋钮，它是一个滑动变阻器，旋动它是为了改变灯泡的电阻，就改变了电流，灯泡的亮度就改变了 .” 他爸爸却对他说：“你说的不完全对，调光灯并不是靠改变电阻来改变电流的，而是靠改变电压来改变电流的 .” 他们的说法对吗？说出你的看法 .1. 探究电流与电压、电阻的关系(1) 电流跟电压的关系：电阻一定时，导体中的电流与导体两端的电压成正比 .(2) 电流跟电阻的关系：电压一定时，导体中的电流与导体中的电阻成反比 . 确定研究方法：控制变量法具体做法：1. 控制电阻一定，探究电流与电压的关系 .2. 控制电压一定，探究电流与电阻的关系 .2. 欧姆定律2. 欧姆定律欧姆定律的内容： 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比 .(1) 数学表达式： I =UR(2) 变形公式： R =UIU=IR① 在运用公式计算时，各物理量的单位必须用国际单位，即电流 I —A 电压 U —V 电阻 R —Ω ②, 这个公式表示导体的电阻在数值上等于导体两端的电压与通过它的电流的比值，但 R 是导体本身的属性，不能理解为导体的电阻与电压成正比，与电流成反比 .R = UI考点二 电阻的测量 哪些物理量可以直接测量？哪些物理量不能直接测量？电压U电阻 R电压表有办法测量吗？电流 I电流表 给你一个小灯泡，你能测出它的电阻吗？1.1. 用伏安法测量灯泡的电阻用伏安法测量灯泡的电阻1.1. 用伏安法测量灯泡的电阻用伏安法测量灯泡的电阻(1) 实验原理R=UI(2) 实验器材电源、电压表、电流表、 滑动变阻器、开关、导线、待测电阻。(3) 实验电路图电路图 AVRR'S(4) 注意事项(1)(1) ...
