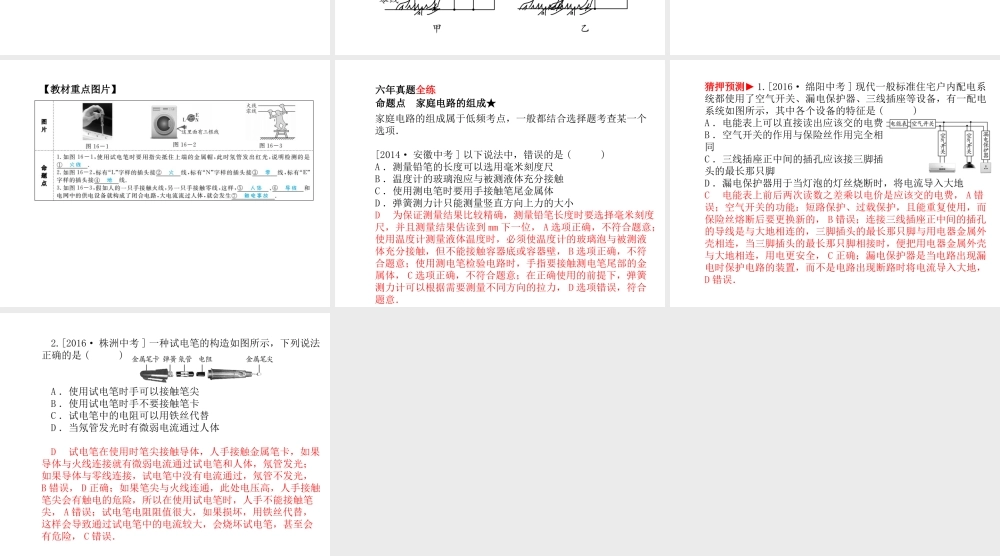

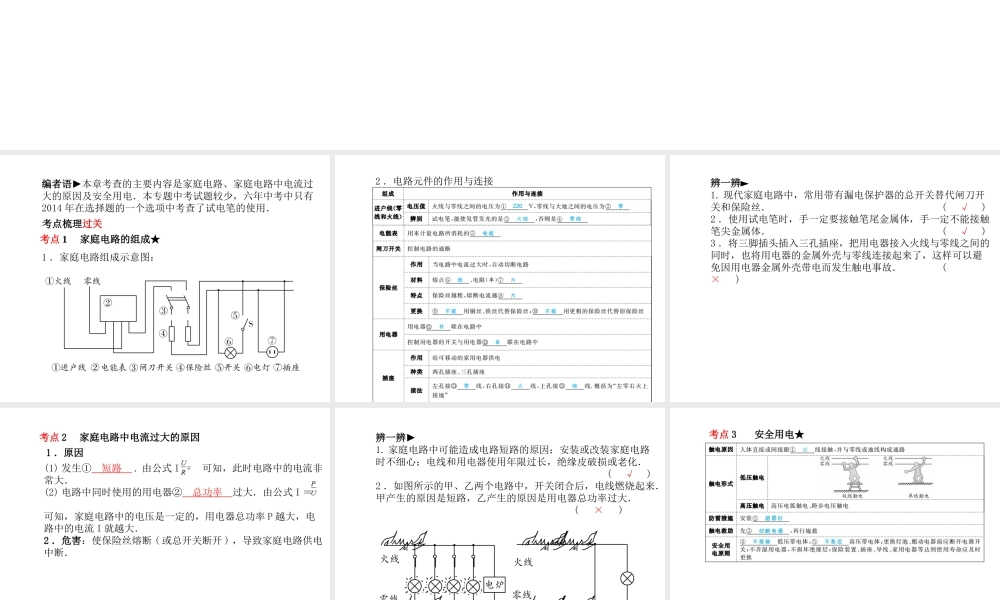

第十六章 生活用电考点梳理过关考点 1 家庭电路的组成★编者语►本章考查的主要内容是家庭电路、家庭电路中电流过大的原因及安全用电．本专题中考试题较少，六年中考中只有2014 年在选择题的一个选项中考查了试电笔的使用．1 ．家庭电路组成示意图：2 ．电路元件的作用与连接辨一辨► 1. 现代家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝．( √ )2 ．使用试电笔时，手一定要接触笔尾金属体，手一定不能接触笔尖金属体．( √ )3 ．将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与零线连接起来了，这样可以避免因用电器金属外壳带电而发生触电事故．( × )考点 2 家庭电路中电流过大的原因 1 ．原因(1) 发生① 短路 . 由公式 I ＝ 可知，此时电路中的电流非常大．(2) 电路中同时使用的用电器② 总功率 过大．由公式 I ＝ 可知，家庭电路中的电压是一定的，用电器总功率 P 越大，电路中的电流 I 就越大．2 ．危害：使保险丝熔断 ( 或总开关断开 ) ，导致家庭电路供电中断． 辨一辨► 1. 家庭电路中可能造成电路短路的原因：安装或改装家庭电路时不细心；电线和用电器使用年限过长，绝缘皮破损或老化．( √ )2 ．如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来．甲产生的原因是短路，乙产生的原因是用电器总功率过大．( × )考点 3 安全用电★【教材重点图片】六年真题全练命题点 家庭电路的组成★家庭电路的组成属于低频考点，一般都结合选择题考查某一个选项． [2014· 安徽中考 ] 以下说法中，错误的是 ( )A ．测量铅笔的长度可以选用毫米刻度尺B ．温度计的玻璃泡应与被测液体充分接触C ．使用测电笔时要用手接触笔尾金属体D ．弹簧测力计只能测量竖直方向上力的大小D 为保证测量结果比较精确，测量铅笔长度时要选择毫米刻度尺，并且测量结果估读到 mm 下一位， A 选项正确，不符合题意；使用温度计测量液体温度时，必须使温度计的玻璃泡与被测液体充分接触，但不能接触容器底或容器壁， B 选项正确，不符合题意；使用测电笔检验电路时，手指要接触测电笔尾部的金属体， C 选项正确，不符合题意；在正确使用的前提下，弹簧测力计可以根据需要测量不同方向的拉力， D 选项错误，符合题意．猜押预测► 1.[2016· 绵阳中考 ] 现代一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备...
