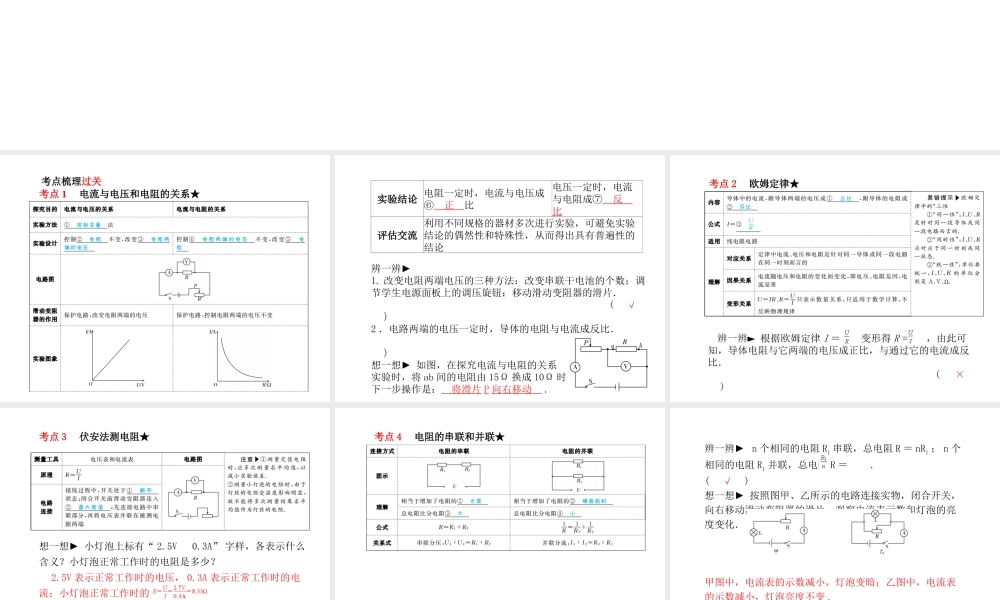

第十四章 欧姆定律考点梳理过关考点 1 电流与电压和电阻的关系★辨一辨 ►1. 改变电阻两端电压的三种方法：改变串联干电池的个数；调节学生电源面板上的调压旋钮；移动滑动变阻器的滑片． ( √ )2 ．电路两端的电压一定时，导体的电阻与电流成反比． ( × )想一想 如图，在探究电流与电阻的关系►实验时，将 ab 间的电阻由 15Ω 换成 10Ω 时，下一步操作是： 将滑片 P 向右移动 .实验结论 电阻一定时，电流与电压成⑥ 正 比电压一定时，电流与电阻成⑦ 反 比评估交流利用不同规格的器材多次进行实验，可避免实验结论的偶然性和特殊性，从而得出具有普遍性的结论考点 2 欧姆定律★ 辨一辨 ► 根据欧姆定律 I ＝ 变形得 R ＝ ，由此可知，导体电阻与它两端的电压成正比，与通过它的电流成反比． ( × )想一想 小灯泡上标有“►2.5V 0.3A” 字样，各表示什么含义？小灯泡正常工作时的电阻是多少？ 2.5V 表示正常工作时的电压， 0.3A 表示正常工作时的电流；小灯泡正常工作时的电阻考点 3 伏安法测电阻★ 考点 4 电阻的串联和并联★ 辨一辨 ► n 个相同的电阻 R1 串联，总电阻 R ＝ nR1 ； n 个相同的电阻 R1 并联，总电阻 R ＝ . ( √ )想一想 按照图甲、乙所示的电路连接实物，闭合开关，►向右移动滑动变阻器的滑片，观察电流表示数和灯泡的亮度变化．甲图中，电流表的示数减小，灯泡变暗；乙图中，电流表的示数减小，灯泡亮度不变 .重点难点突破类型 1 欧姆定律的理解和应用1 ．常见的 I － U 图象(1) 图 A 反映了在电阻一定的条件下，电流与电压成正比．(2) 图 B 、 C 均反映着一种非线性变化关系：图 B 中的导体电阻随电压和电流的增大而减小，图 C 中的导体电阻随电压和电流的增大而增大．(3) 图 D 是将两个导体的 I － U 图象描述在同一坐标系中，可更直接地反映出两电阻的大小关系 (RA
