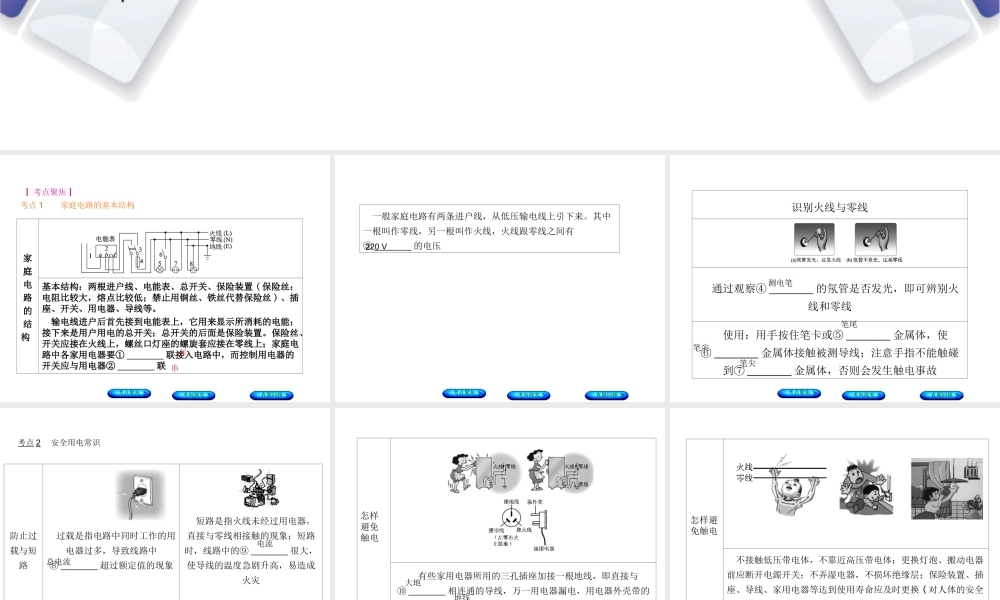

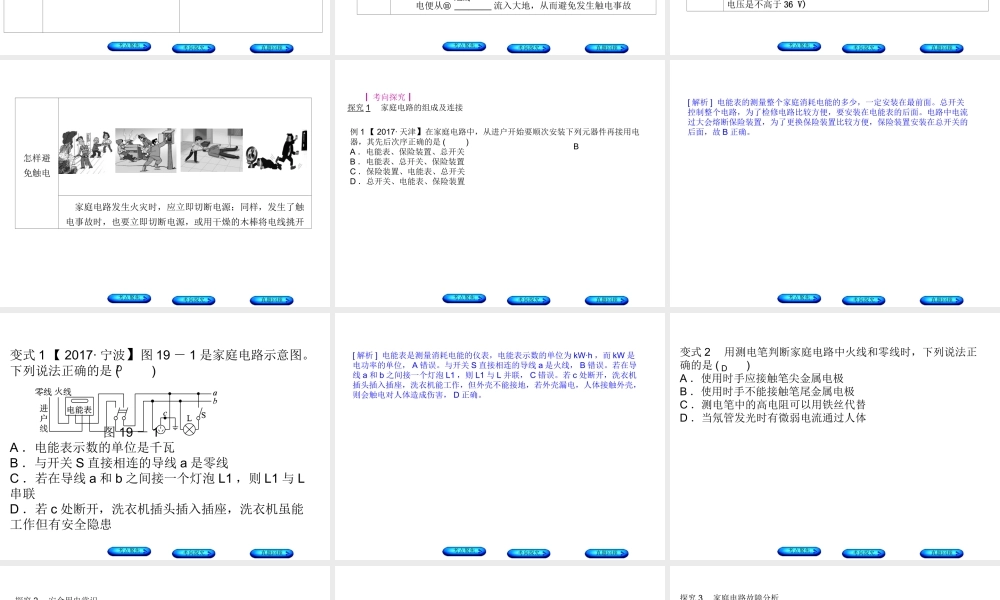

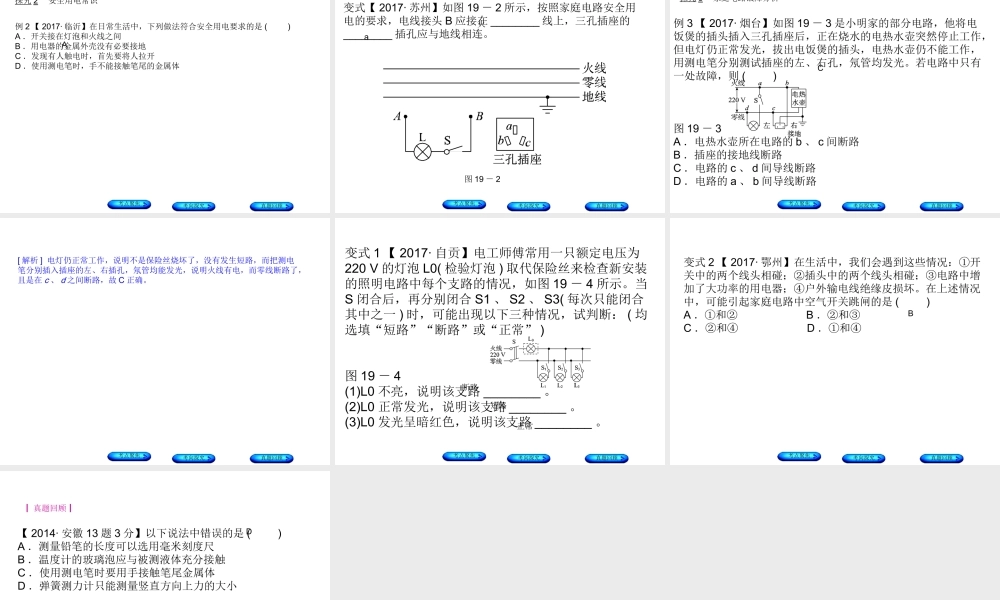

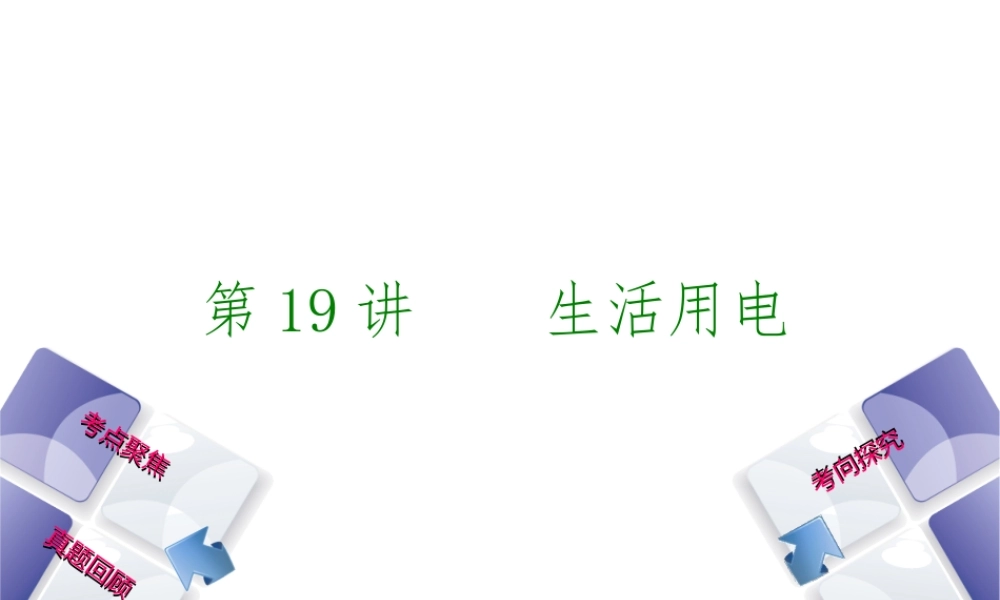

第 19 讲 生活用电考向探究考向探究考点聚焦考点聚焦真题回顾真题回顾考点 1 家庭电路的基本结构┃ 考点聚焦┃第 19 讲┃生活用电家庭电路的结构 基本结构：两根进户线、电能表、总开关、保险装置 ( 保险丝：电阻比较大，熔点比较低；禁止用铜丝、铁丝代替保险丝 ) 、插座、开关、用电器、导线等。 输电线进户后首先接到电能表上，它用来显示所消耗的电能；接下来是用户用电的总开关；总开关的后面是保险装置。保险丝、开关应接在火线上，螺丝口灯座的螺旋套应接在零线上；家庭电路中各家用电器要① ________ 联接入电路中，而控制用电器的开关应与用电器② ________ 联 考点聚焦并 串 考向探究真题回顾第 19 讲┃生活用电考点聚焦 一般家庭电路有两条进户线，从低压输电线上引下来。其中一根叫作零线，另一根叫作火线，火线跟零线之间有③ ________ 的电压220 V 考向探究真题回顾第 19 讲┃生活用电考点聚焦识别火线与零线 通过观察④ ________ 的氖管是否发光，即可辨别火线和零线 使用：用手按住笔卡或⑤ ________ 金属体，使⑥ ________ 金属体接触被测导线；注意手指不能触碰到⑦ ________ 金属体，否则会发生触电事故测电笔 笔尾 笔尖 笔尖 考向探究真题回顾第 19 讲┃生活用电考点聚焦考点 2 安全用电常识防止过载与短路 过载是指电路中同时工作的用电器过多，导致线路中⑧ ________ 超过额定值的现象 短路是指火线未经过用电器，直接与零线相接触的现象；短路时，线路中的⑨ ________ 很大，使导线的温度急剧升高，易造成火灾总电流 电流 考向探究真题回顾第 19 讲┃生活用电考点聚焦怎样避免触电 有些家用电器所用的三孔插座加接一根地线，即直接与⑩ ________ 相连通的导线，万一用电器漏电，用电器外壳带的电便从⑪ ________ 流入大地，从而避免发生触电事故大地 地线 考向探究真题回顾第 19 讲┃生活用电考点聚焦怎样避免触电 不接触低压带电体，不靠近高压带电体；更换灯泡、搬动电器前应断开电源开关；不弄湿电器，不损坏绝缘层；保险装置、插座、导线、家用电器等达到使用寿命应及时更换 ( 对人体的安全电压是不高于 36 V)考向探究真题回顾第 19 讲┃生活用电考点聚焦怎样避免触电 家庭电路发生火灾时，应立即切断电源；同样，发生了触电事故时，也要立即切断电源，或用干燥的木棒将电线挑开考向探究真题回顾第 19 讲┃生活用电考点聚焦┃ 考向探究...
