（东营专版）中考物理总复习 第十七章 欧姆定律课件-人教版初中九年级全册物理课件

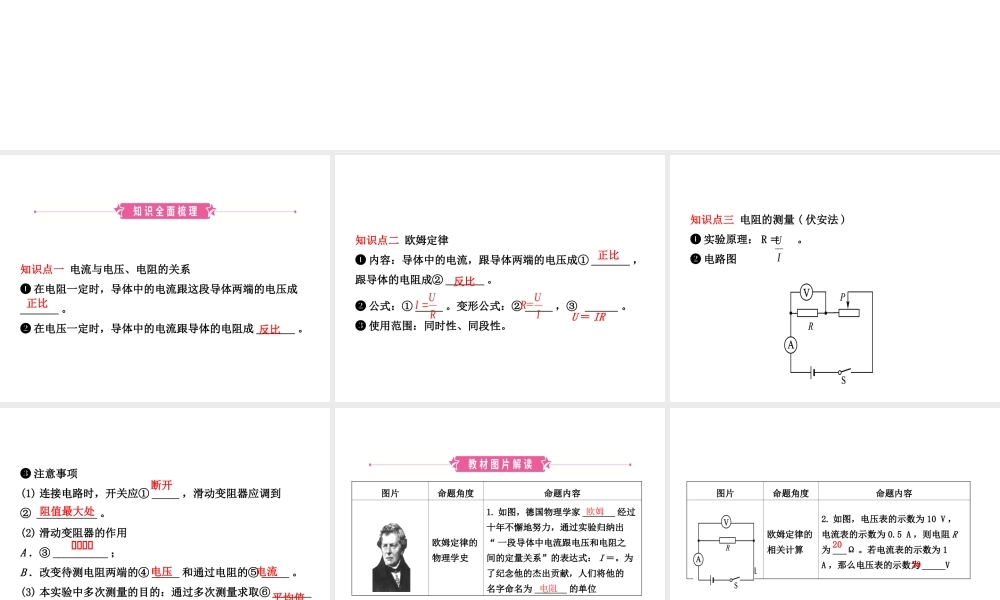

第十七章 欧姆定律知识点一 电流与电压、电阻的关系❶ 在电阻一定时，导体中的电流跟这段导体两端的电压成_______ 。❷ 在电压一定时，导体中的电流跟导体的电阻成 _______ 。 正比 反比 知识点二 欧姆定律❶ 内容：导体中的电流，跟导体两端的电压成① _______ ，跟导体的电阻成② _______ 。❷ 公式：① _____ 。变形公式：② _____ ，③ ______ 。❸ 使用范围：同时性、同段性。 正比 反比 UIRURI＝U ＝ IR知识点三 电阻的测量 ( 伏安法 )❶ 实验原理： R ＝ 。❷ 电路图UI❸ 注意事项 (1) 连接电路时，开关应① _____ ，滑动变阻器应调到② ___________ 。(2) 滑动变阻器的作用A ．③ __________ ；B ．改变待测电阻两端的④ _____ 和通过电阻的⑤ _____ 。(3) 本实验中多次测量的目的：通过多次测量求取⑥ _______的方法减小误差。 断开阻值最大处 保保保保电压电流平均值图片命题角度命题内容P78欧姆定律的物理学史1. 如图，德国物理学家 _______ 经过十年不懈地努力，通过实验归纳出“ 一段导体中电流跟电压和电阻之间的定量关系”的表达式： I ＝。为了纪念他的杰出贡献，人们将他的名字命名为 _______ 的单位 欧姆 电阻图片命题角度命题内容P79 图 17.2 － 1欧姆定律的相关计算2. 如图，电压表的示数为 10 V ，电流表的示数为 0.5 A ，则电阻 R为 ___Ω 。若电流表的示数为 1 A ，那么电压表的示数为 _____V20 20 图片命题角度命题内容P80 图 17.3 － 1动态电路分析3. 如图为伏安法测电阻的电路图，当滑动变阻器向右移动时，电压表的示数 _____ ，电流表的示数_______变小 变小图片命题角度命题内容P84 图 17.4 － 2欧姆定律的相关计算4. 如图，电阻 R1 为 10 Ω ，电源电压为 15 V ，开关 S 闭合后，当滑动变阻器 R 接入电路的电阻为 5 Ω 时，通过R 的电流为 ____A ，通过 R1 的电流为______A ，电路的总电流为 ______A 3 1.5 4.5 考点一 欧姆定律的理解 [5 年 0 考 ]例 1 (2015· 大庆中考 ) 根据欧姆定律，下列说法中正确的是 ( )A ．通过导体的电流越大，这段导体的电阻就越小B ．导体两端的电压越大，这段导体的电阻就越大C ．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D ．导体两端的电压为零时，电阻值也为零【思路点拨】 电阻是导体本身的一种...
