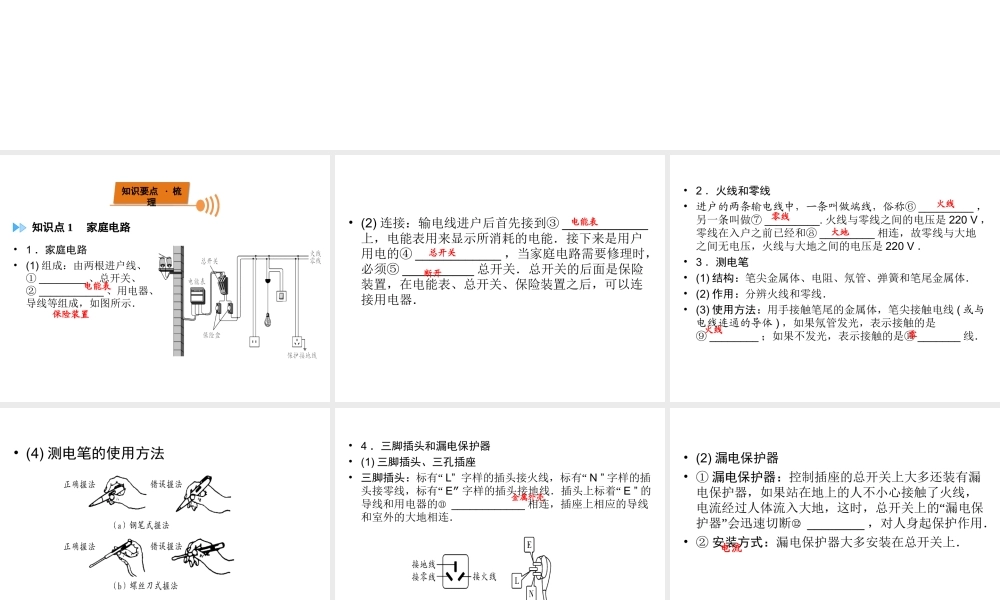

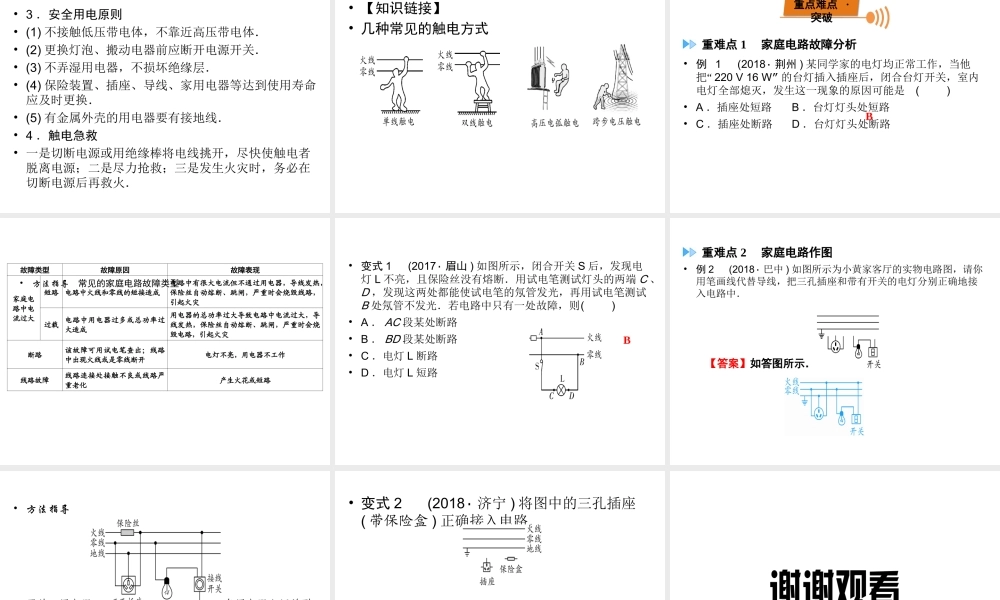

教材同步复习第一部分 第十七章 生活用电知识要点 · 梳理知识点 1 家庭电路•1 ．家庭电路•(1) 组成：由两根进户线、① ________ 、总开关、② ___________ 、用电器、导线等组成，如图所示．电能表 保险装置 • (2) 连接：输电线进户后首先接到③ ____________上，电能表用来显示所消耗的电能．接下来是用户用电的④ ____________ ，当家庭电路需要修理时，必须⑤ __________ 总开关．总开关的后面是保险装置，在电能表、总开关、保险装置之后，可以连接用电器．电能表 总开关 断开 • 2 ．火线和零线• 进户的两条输电线中，一条叫做端线，俗称⑥ _________ ，另一条叫做⑦ _________. 火线与零线之间的电压是 220 V ，零线在入户之前已经和⑧ _________ 相连，故零线与大地之间无电压，火线与大地之间的电压是 220 V ．• 3 ．测电笔• (1) 结构：笔尖金属体、电阻、氖管、弹簧和笔尾金属体．• (2) 作用：分辨火线和零线．• (3) 使用方法：用手接触笔尾的金属体，笔尖接触电线 ( 或与电线连通的导体 ) ，如果氖管发光，表示接触的是⑨ ________ ；如果不发光，表示接触的是⑩ _______ 线．火线 零线 大地 火线 零 • (4) 测电笔的使用方法• 4 ．三脚插头和漏电保护器• (1) 三脚插头、三孔插座• 三脚插头：标有“ L” 字样的插头接火线，标有“ N ” 字样的插头接零线，标有“ E” 字样的插头接地线．插头上标着“ E ” 的导线和用电器的⑪ ____________ 相连，插座上相应的导线和室外的大地相连．金属外壳 • (2) 漏电保护器• ① 漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断⑫ ________ ，对人身起保护作用．• ② 安装方式：漏电保护器大多安装在总开关上．电流 • 【知识链接】 1. 灯泡和开关的接法• 灯泡接入电路时，控制开关要和灯泡串联且接在火线上．螺口灯泡螺旋套要接零线，尾部中心接火线．• 2 ．三孔插座和保险丝的接法• 左零右火上接地，保险丝要接火线上．• 3 ．使用试电笔的注意事项• (1) 使用试电笔时，手一定要接触笔尾金属体，但一定不能接触笔尖金属体．• (2) 试电笔中的电阻是高阻值电阻．• (3) 当试电笔中的氖管发光时，有微弱的电流通过人体．• 4 ．三脚插头中接用电器金属外壳...
