（广西专用）中考物理一轮新优化 第十四章 电压 电阻课件-人教版初中九年级全册物理课件

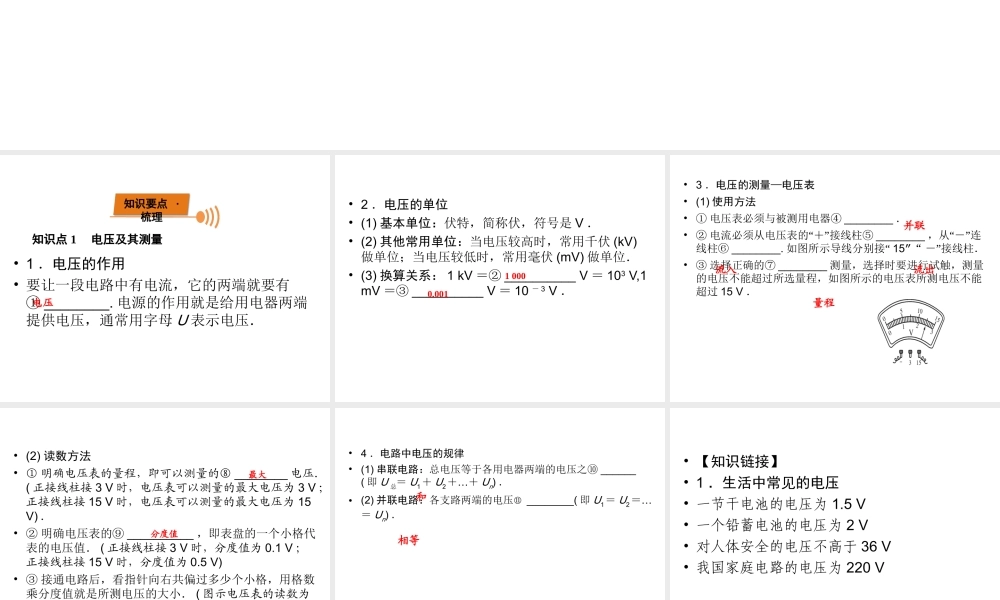

教材同步复习第一部分 第十四章 电压 电阻知识要点 · 梳理知识点 1 电压及其测量• 1 ．电压的作用• 要让一段电路中有电流，它的两端就要有① ________. 电源的作用就是给用电器两端提供电压，通常用字母 U 表示电压．电压 • 2 ．电压的单位• (1) 基本单位：伏特，简称伏，符号是 V ．• (2) 其他常用单位：当电压较高时，常用千伏 (kV)做单位；当电压较低时，常用毫伏 (mV) 做单位．• (3) 换算关系： 1 kV ＝② __________ V ＝ 103 V,1 mV ＝③ __________ V ＝ 10 － 3 V ．1 000 0.001 • 3 ．电压的测量—电压表• (1) 使用方法• ① 电压表必须与被测用电器④ ________ ．• ② 电流必须从电压表的“＋”接线柱⑤ ________ ，从“－”连线柱⑥ ________. 如图所示导线分别接“ 15”“ －”接线柱．• ③ 选择正确的⑦ ________ 测量，选择时要进行试触，测量的电压不能超过所选量程，如图所示的电压表所测电压不能超过 15 V ．并联 流入 流出 量程 • (2) 读数方法• ① 明确电压表的量程，即可以测量的⑧ ________ 电压．( 正接线柱接 3 V 时，电压表可以测量的最大电压为 3 V ；正接线柱接 15 V 时，电压表可以测量的最大电压为 15 V) ．• ② 明确电压表的⑨ __________ ，即表盘的一个小格代表的电压值． ( 正接线柱接 3 V 时，分度值为 0.1 V ；正接线柱接 15 V 时，分度值为 0.5 V)• ③ 接通电路后，看指针向右共偏过多少个小格，用格数乘分度值就是所测电压的大小． ( 图示电压表的读数为10 V ＋ 0.5 V×5 ＝ 12.5 V)最大 分度值 •4 ．电路中电压的规律•(1) 串联电路：总电压等于各用电器两端的电压之⑩ ______( 即 U 总＝ U1＋ U2＋…＋ Un) ．•(2) 并联电路：各支路两端的电压⑪ ________( 即 U1＝ U2＝…＝ Un) ．和 相等 • 【知识链接】 • 1 ．生活中常见的电压• 一节干电池的电压为 1.5 V• 一个铅蓄电池的电压为 2 V• 对人体安全的电压不高于 36 V• 我国家庭电路的电压为 220 V• 2 ．使用电压表的注意事项• (1) 使用前不调零，测量不准；明确量程和分度值的目的是便于快速、准确地读数．• (2) 若将电压表串联在电路中，电路就可以近似看成在电压表处断路，电路中几乎没有电流．• (3) 如果将电压表的“＋”“－”接线柱接反了，...
