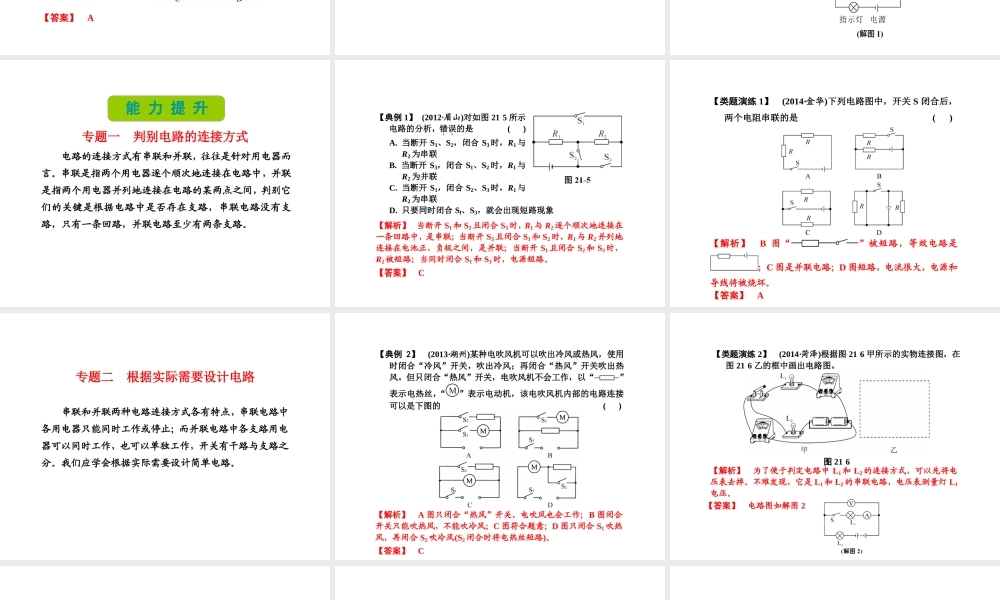

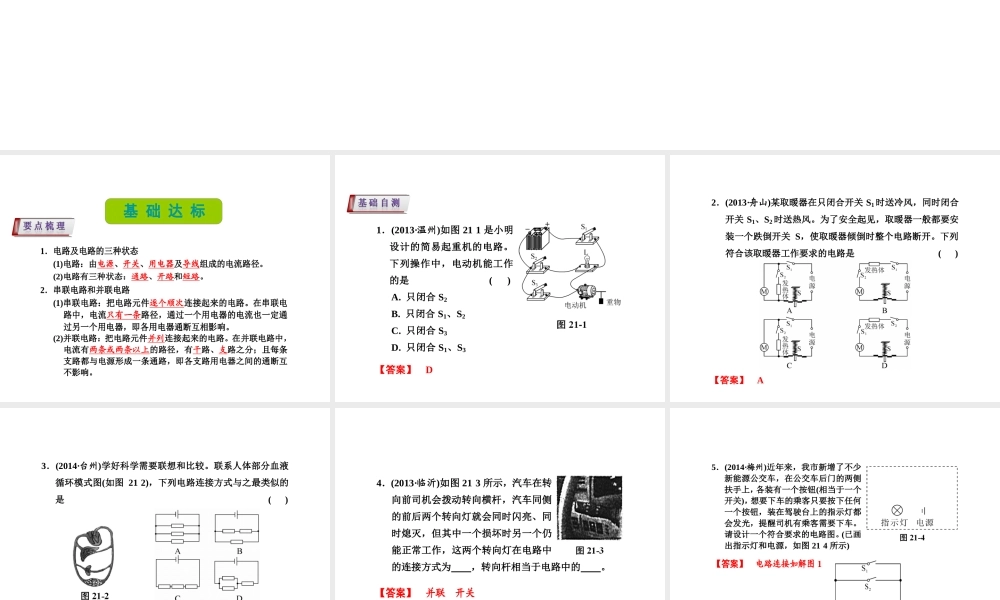

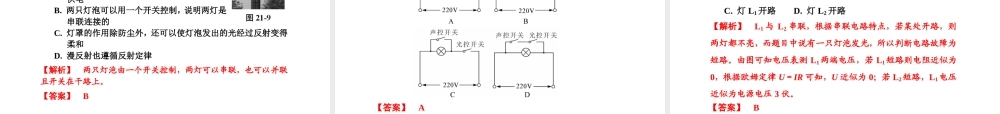

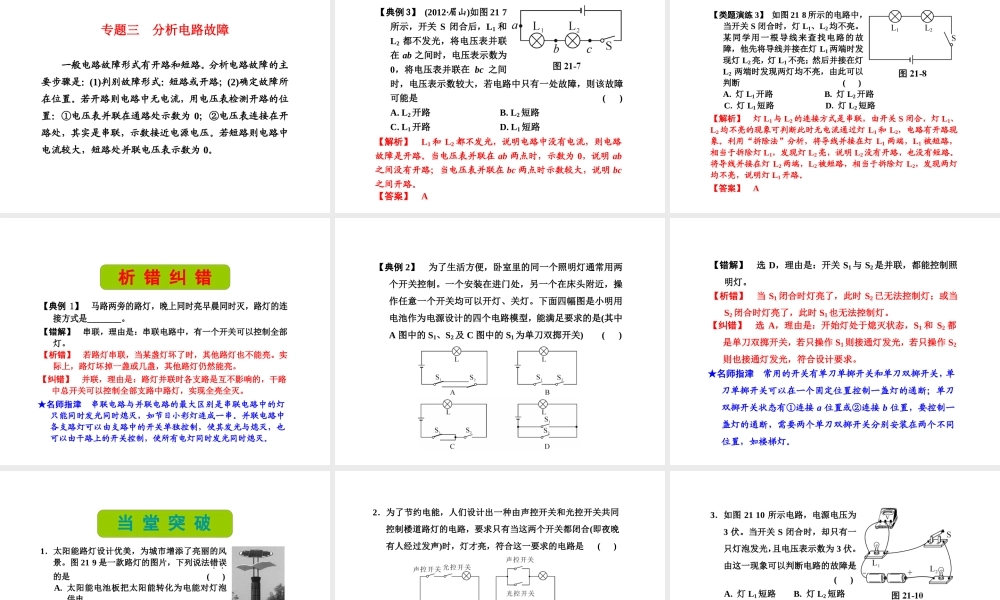

1．电路及电路的三种状态 (1)电路：由电源、开关、用电器及导线组成的电流路径。 (2)电路有三种状态：通路、开路和短路。 2．串联电路和并联电路 (2)并联电路：把电路元件并列连接起来的电路。在并联电路中，电流有两条或两条以上的路径，有干路、支路之分；且每条支路都与电源形成一条通路，即各支路用电器之间的通断互不影响。 (1)串联电路：把电路元件逐个顺次连接起来的电路。在串联电路中，电流只有一条路径，通过一个用电器的电流也一定通过另一个用电器，即各用电器通断互相影响。 【答案】 D 1．(2013·温州)如图 21 1 是小明设计的简易起重机的电路。下列操作中，电动机能工作的是 ( ) A. 只闭合 S2 B. 只闭合 S1、S2 C. 只闭合 S3 D. 只闭合 S1、S3 【答案】 A 2．(2013·舟山)某取暖器在只闭合开关 S1 时送冷风，同时闭合开关 S1、S2 时送热风。为了安全起见，取暖器一般都要安装一个跌倒开关 S，使取暖器倾倒时整个电路断开。下列符合该取暖器工作要求的电路是 ( ) 【答案】 A 3．(2014·台州)学好科学需要联想和比较。联系人体部分血液循环模式图(如图 21 2)，下列电路连接方式与之最类似的是 ( ) 【答案】 并联 开关 4．(2013·临沂)如图 21 3 所示，汽车在转向前司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ，转向杆相当于电路中的 。 【答案】 电路连接如解图 1 5．(2014·梅州)近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮(相当于一个开关)，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车。请设计一个符合要求的电路图。(已画出指示灯和电源，如图 21 4 所示) 专题一 判别电路的连接方式电路的连接方式有串联和并联，往往是针对用电器而言。串联是指两个用电器逐个顺次地连接在电路中，并联是指两个用电器并列地连接在电路的某两点之间，判别它们的关键是根据电路中是否存在支路，串联电路没有支路，只有一条回路，并联电路至少有两条支路。 【典例 1】 (2012·眉山)对如图 21 5 所示电路的分析，错误．．的是 ( ) A. 当断开 S1、S2，闭合 S3 时，R1 与R2 为串联 B. 当断开 S3，闭合 S1、S2 时，R1 与R2 为并联 C. 当断开 S1，闭合 S2、S3 时，R1 ...
