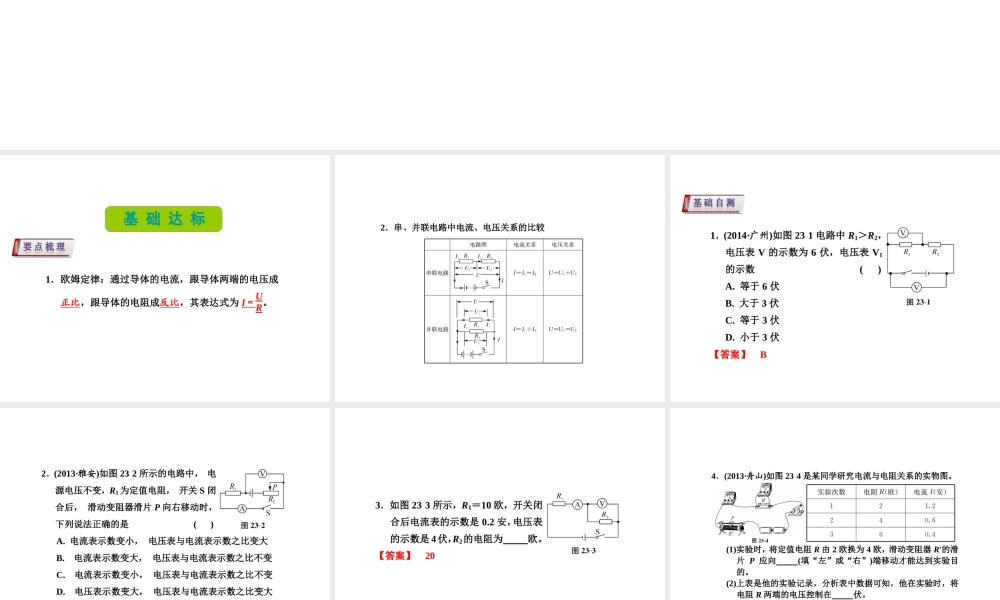

1．欧姆定律：通过导体的电流，跟导体两端的电压成 正比，跟导体的电阻成反比，其表达式为 I＝UR
2．串、并联电路中电流、电压关系的比较 1．(2014·广州)如图 23 1 电路中 R1＞R2，电压表 V 的示数为 6 伏，电压表 V1的示数 ( ) A
等于 6 伏 B
大于 3 伏 C
等于 3 伏 D
小于 3 伏 【答案】 B 2．(2013·雅安)如图 23 2 所示的电路中， 电源电压不变，R1 为定值电阻， 开关 S 闭合后， 滑动变阻器滑片 P 向右移动时，下列说法正确的是 ( ) A
电流表示数变小， 电压表与电流表示数之比变大 B
电流表示数变大， 电压表与电流表示数之比不变 C
电流表示数变小， 电压表与电流表示数之比不变 D
电压表示数变大， 电压表与电流表示数之比变大 【答案】 C 3．如图 23 3 所示，R1＝10 欧，开关闭合后电流表的示数是 0
2 安，电压表的示数是 4伏，R2的电阻为 欧
【答案】 20 4．(2013·舟山)如图 23 4 是某同学研究电流与电阻关系的实物图
(1)实验时，将定值电阻 R 由 2 欧换为 4 欧，滑动变阻器 R′的滑片 P 应向 (填“左”或“右”)端移动才能达到实验目的
(2)上表是他的实验记录，分析表中数据可知，他在实验时，将电阻 R 两端的电压控制在 伏
【答案】 (1)右 (2)2

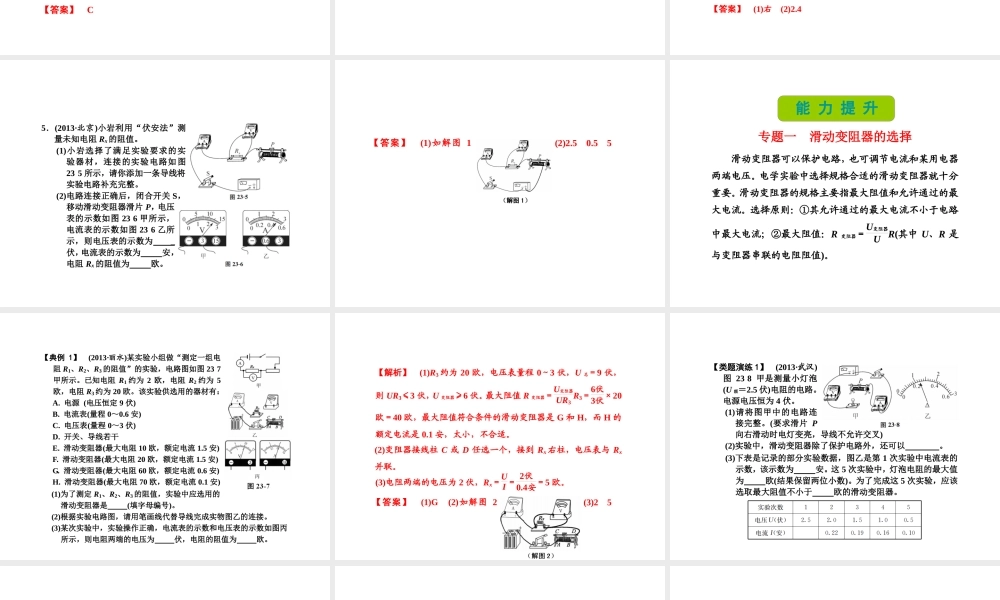

4 5．(2013·北京)小岩利用“伏安法”测量未知电阻 Rx的阻值
(1)小岩选择了满足实验要求的实验器材，连接的实验电路如图23 5 所示，请你添加一条导线将实验电路补充完整
(2)电路连接正确后，闭合开关 S，移动滑动变阻器滑片 P，电压表的示数如图 23 6 甲所示，电流表的示数如图 23 6 乙所示，则电压表的示数为_伏，电流表的示数为安，电阻 Rx 的阻值为欧
【答案】 (1)
