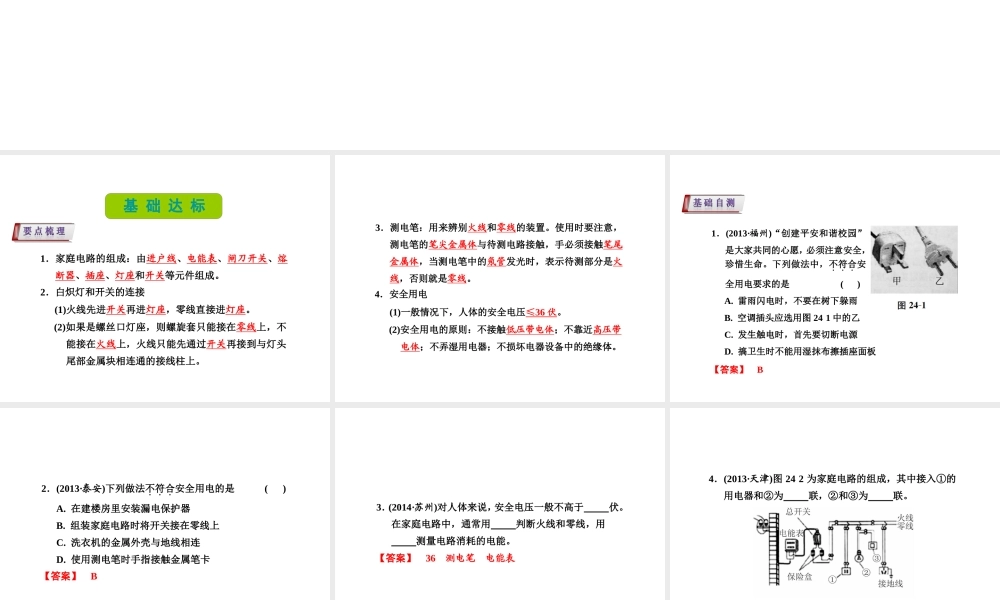

1．家庭电路的组成：由进户线、电能表、闸刀开关、熔断器、插座、灯座和开关等元件组成。 2．白炽灯和开关的连接 (1)火线先进开关再进灯座，零线直接进灯座。 (2)如果是螺丝口灯座，则螺旋套只能接在零线上，不能接在火线上，火线只能先通过开关再接到与灯头尾部金属块相连通的接线柱上。 3．测电笔：用来辨别火线和零线的装置。使用时要注意，测电笔的笔尖金属体与待测电路接触，手必须接触笔尾金属体，当测电笔中的氖管发光时，表示待测部分是火线，否则就是零线。 4．安全用电 (1)一般情况下，人体的安全电压≤36 伏。 (2)安全用电的原则：不接触低压带电体；不靠近高压带电体；不弄湿用电器；不损坏电器设备中的绝缘体。 1．(2013·福州)“创建平安和谐校园”是大家共同的心愿，必须注意安全，珍惜生命。下列做法中，不符合．．．安全用电要求的是 ( ) A. 雷雨闪电时，不要在树下躲雨 B. 空调插头应选用图 24 1 中的乙 C. 发生触电时，首先要切断电源 D. 搞卫生时不能用湿抹布擦插座面板 【答案】 B 2．(2013·泰安)下列做法不符合．．．安全用电的是 ( ) A. 在建楼房里安装漏电保护器 B. 组装家庭电路时将开关接在零线上 C. 洗衣机的金属外壳与地线相连 D. 使用测电笔时手指接触金属笔卡 【答案】 B 3．(2014·苏州)对人体来说，安全电压一般不高于 伏。在家庭电路中，通常用 判断火线和零线，用 测量电路消耗的电能。 【答案】 36 测电笔 电能表 4．(2013·天津)图 24 2 为家庭电路的组成，其中接入①的用电器和②为 联，②和③为 联。 【答案】 并 串 5．(2014·梅州)家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是 联，其中电饭煲是利用电流的 工作的。如图 24 3所示的 A 点是灯头接导线的螺丝(灯丝完好)，当电路中的开关 S 断开时，站在地面上的人用手接触电路中的A 点 (填“会”或“不会”)触电。 【答案】 并 热效应 会 专题一 家庭电路的连接家庭电路中各用电器之间是并联。插座与用电器并联；开关与用电器串联在支路中且开关必须先连火线；熔断器或开路器串联在干路火线上；三孔插座的连线是左零右火上接地。总之，家庭电路的所有连接都必须确保用电安全。 【典例 1】 (2013·日照)声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从...
