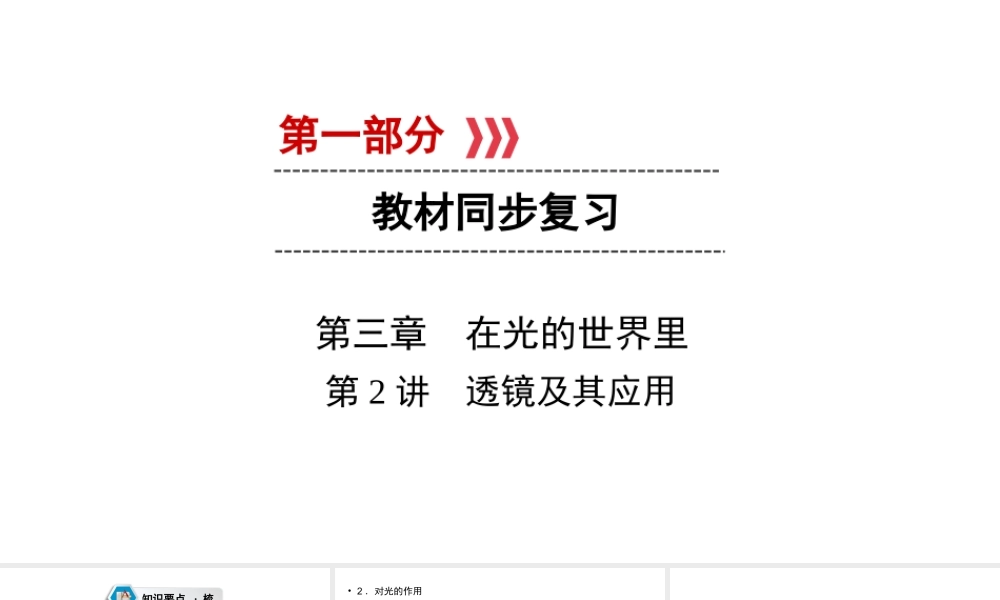

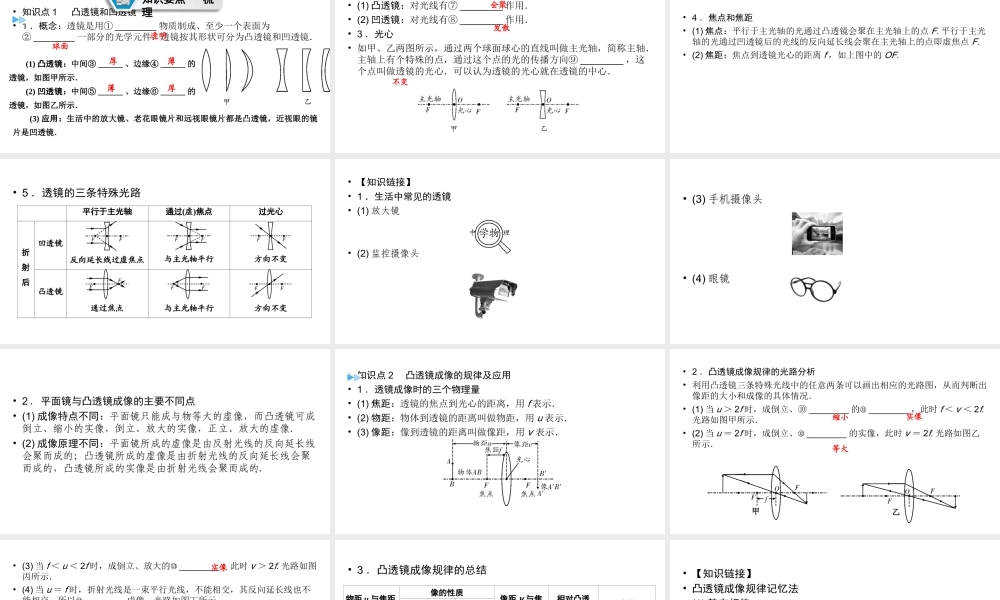

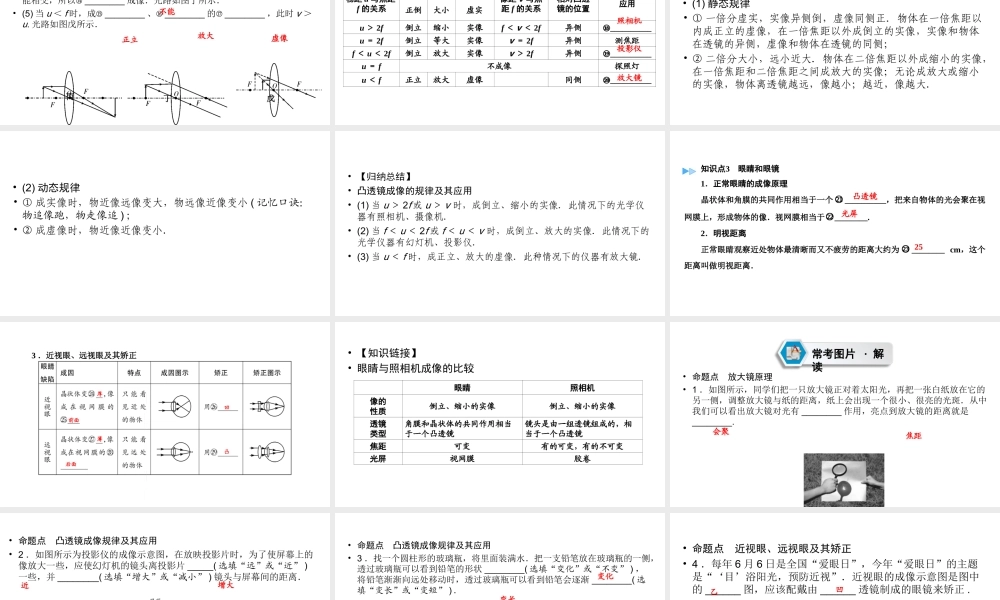

教材同步复习第一部分 第三章 在光的世界里第 2 讲 透镜及其应用• 知识点 1 凸透镜和凹透镜• 1 ．概念：透镜是用① ________ 物质制成、至少一个表面为② ________ 一部分的光学元件．透镜按其形状可分为凸透镜和凹透镜．知识要点 · 梳理(3) 应用：生活中的放大镜、老花眼镜片和远视眼镜片都是凸透镜，近视眼的镜片是凹透镜．(1) 凸透镜：中间③ ______ 、边缘④ ______ 的透镜，如图甲所示．(2) 凹透镜：中间⑤ ______ 、边缘⑥ ______ 的透镜，如图乙所示．透明 球面 厚 薄 薄 厚 • 2 ．对光的作用• (1) 凸透镜：对光线有⑦ ________ 作用．• (2) 凹透镜：对光线有⑧ ________ 作用．• 3 ．光心• 如甲、乙两图所示，通过两个球面球心的直线叫做主光轴，简称主轴．主轴上有个特殊的点，通过这个点的光的传播方向⑨ ________ ，这个点叫做透镜的光心．可以认为透镜的光心就在透镜的中心．会聚 发散 不变 • 4 ．焦点和焦距• (1) 焦点：平行于主光轴的光通过凸透镜会聚在主光轴上的点 F. 平行于主光轴的光通过凹透镜后的光线的反向延长线会聚在主光轴上的点即虚焦点 F.• (2) 焦距：焦点到透镜光心的距离 f ，如上图中的 OF.• 5 ．透镜的三条特殊光路 平行于主光轴 通过(虚)焦点 过光心 凹透镜 反向延长线过虚焦点 与主光轴平行 方向不变 折射后 凸透镜 通过焦点 与主光轴平行 方向不变 • 【知识链接】• 1 ．生活中常见的透镜• (1) 放大镜• (2) 监控摄像头• (3) 手机摄像头• (4) 眼镜• 2 ．平面镜与凸透镜成像的主要不同点• (1) 成像特点不同：平面镜只能成与物等大的虚像，而凸透镜可成倒立、缩小的实像，倒立、放大的实像，正立、放大的虚像．• (2) 成像原理不同：平面镜所成的虚像是由反射光线的反向延长线会聚而成的；凸透镜所成的虚像是由折射光线的反向延长线会聚而成的，凸透镜所成的实像是由折射光线会聚而成的．• 知识点 2 凸透镜成像的规律及应用• 1 ．透镜成像时的三个物理量• (1) 焦距：透镜的焦点到光心的距离，用 f 表示．• (2) 物距：物体到透镜的距离叫做物距，用 u 表示．• (3) 像距：像到透镜的距离叫做像距，用 v 表示．• 2 ．凸透镜成像规律的光路分析• 利用凸透镜三条特殊光线中的任意两条可以画出相应的光路图，从而判断出像距的大小和成像的具体情况．• (1) 当 u ＞ ...
