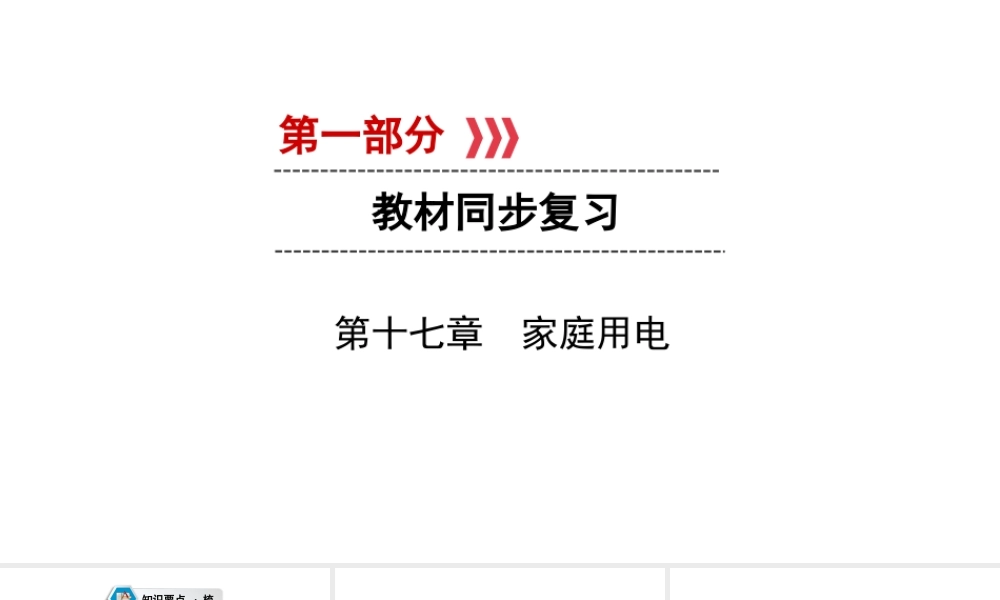

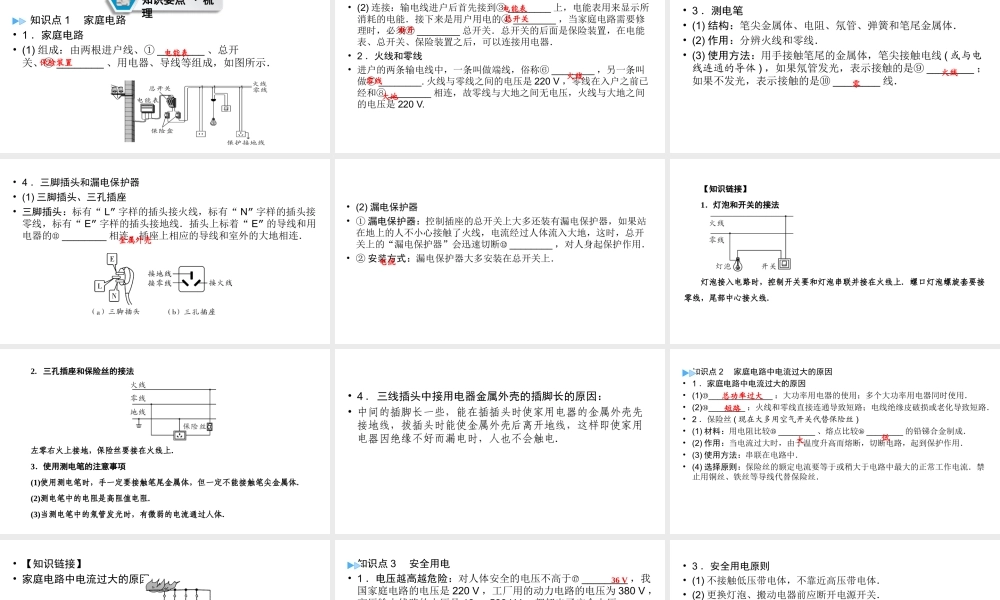

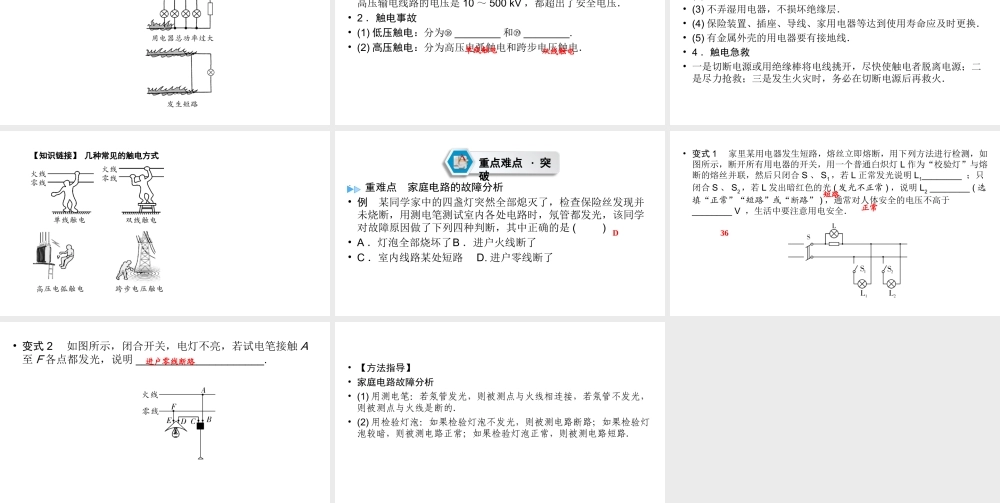

教材同步复习第一部分 第十七章 家庭用电• 知识点 1 家庭电路• 1 ．家庭电路• (1) 组成：由两根进户线、① ________ 、总开关、② ________ 、用电器、导线等组成，如图所示．知识要点 · 梳理电能表 保险装置 • (2) 连接：输电线进户后首先接到③ ________ 上，电能表用来显示所消耗的电能．接下来是用户用电的④ ________ ，当家庭电路需要修理时，必须⑤ ________ 总开关．总开关的后面是保险装置，在电能表、总开关、保险装置之后，可以连接用电器．• 2 ．火线和零线• 进户的两条输电线中，一条叫做端线，俗称⑥ ________ ，另一条叫做⑦ ________. 火线与零线之间的电压是 220 V ，零线在入户之前已经和⑧ ________ 相连，故零线与大地之间无电压，火线与大地之间的电压是 220 V.电能表总开关断开火线零线大地• 3 ．测电笔• (1) 结构：笔尖金属体、电阻、氖管、弹簧和笔尾金属体．• (2) 作用：分辨火线和零线．• (3) 使用方法：用手接触笔尾的金属体，笔尖接触电线 ( 或与电线连通的导体 ) ，如果氖管发光，表示接触的是⑨ ________ ；如果不发光，表示接触的是⑩ ________ 线．火线 零• 4 ．三脚插头和漏电保护器• (1) 三脚插头、三孔插座• 三脚插头：标有“ L” 字样的插头接火线，标有“ N” 字样的插头接零线，标有“ E” 字样的插头接地线．插头上标着“ E” 的导线和用电器的⑪ ________ 相连，插座上相应的导线和室外的大地相连．金属外壳 • (2) 漏电保护器• ① 漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断⑫ ________ ，对人身起保护作用．• ② 安装方式：漏电保护器大多安装在总开关上．电流 【知识链接】 1．灯泡和开关的接法 灯泡接入电路时，控制开关要和灯泡串联并接在火线上．螺口灯泡螺旋套要接零线，尾部中心接火线． 2．三孔插座和保险丝的接法 左零右火上接地，保险丝要接在火线上． 3．使用测电笔的注意事项 (1)使用测电笔时，手一定要接触笔尾金属体，但一定不能接触笔尖金属体． (2)测电笔中的电阻是高阻值电阻． (3)当测电笔中的氖管发光时，有微弱的电流通过人体． • 4 ．三线插头中接用电器金属外壳的插脚长的原因：• 中间的插脚长一些，能在插插头时使家用电器的金属外壳先接地线，...
