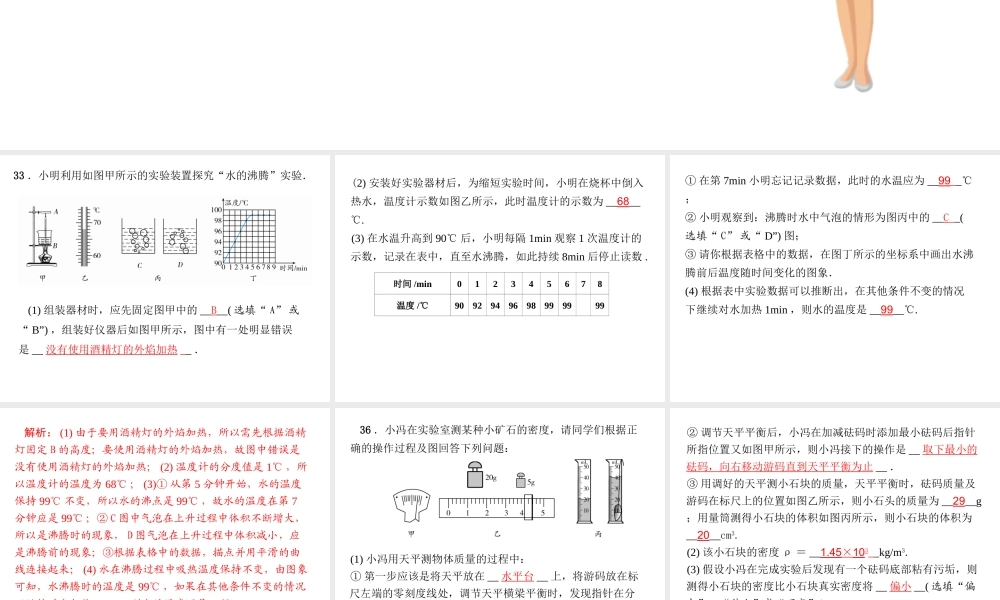

期末统考卷 ( 一 )33 ．小明利用如图甲所示的实验装置探究“水的沸腾”实验．(1) 组装器材时，应先固定图甲中的 __B__( 选填“ A” 或“ B”) ，组装好仪器后如图甲所示，图中有一处明显错误是 __ 没有使用酒精灯的外焰加热 __ ．(2) 安装好实验器材后，为缩短实验时间，小明在烧杯中倒入热水，温度计示数如图乙所示，此时温度计的示数为 __68__℃.(3) 在水温升高到 90℃ 后，小明每隔 1min 观察 1 次温度计的示数，记录在表中，直至水沸腾，如此持续 8min 后停止读数 .时间 /min012345678温度 /℃90929496989999 99① 在第 7min 小明忘记记录数据，此时的水温应为 __99__℃；② 小明观察到：沸腾时水中气泡的情形为图丙中的 __C__(选填“ C” 或“ D”) 图；③ 请你根据表格中的数据，在图丁所示的坐标系中画出水沸腾前后温度随时间变化的图象．(4) 根据表中实验数据可以推断出，在其他条件不变的情况下继续对水加热 1min ，则水的温度是 __99__℃.解析： (1) 由于要用酒精灯的外焰加热，所以需先根据酒精灯固定 B 的高度；要使用酒精灯的外焰加热，故图中错误是没有使用酒精灯的外焰加热； (2) 温度计的分度值是 1℃ ，所以温度计的温度为 68℃ ； (3)① 从第 5 分钟开始，水的温度保持 99℃ 不变，所以水的沸点是 99℃ ，故水的温度在第 7分钟应是 99℃ ；② C 图中气泡在上升过程中体积不断增大，所以是沸腾时的现象， D 图气泡在上升过程中体积减小，应是沸腾前的现象；③根据表格中的数据，描点并用平滑的曲线连接起来； (4) 水在沸腾过程中吸热温度保持不变，由图象可知，水沸腾时的温度是 99℃ ，如果在其他条件不变的情况下继续对水加热 1min ，则水的温度还是 99℃.36 ．小冯在实验室测某种小矿石的密度，请同学们根据正确的操作过程及图回答下列问题：(1) 小冯用天平测物体质量的过程中：① 第一步应该是将天平放在 __ 水平台 __ 上，将游码放在标尺左端的零刻度线处，调节天平横梁平衡时，发现指针在分度盘上的位置如图甲所示，此时应将平衡螺母向 __ 左 __( 选填“左”或“右” ) 调节．② 调节天平平衡后，小冯在加减砝码时添加最小砝码后指针所指位置又如图甲所示，则小冯接下的操作是 __ 取下最小的砝码，向右移动游码直到天平平衡为止 __ ．③ 用调好的天平测小石块的质量，天平平衡时，砝码质量及游码在标尺上的位置如图乙所...
