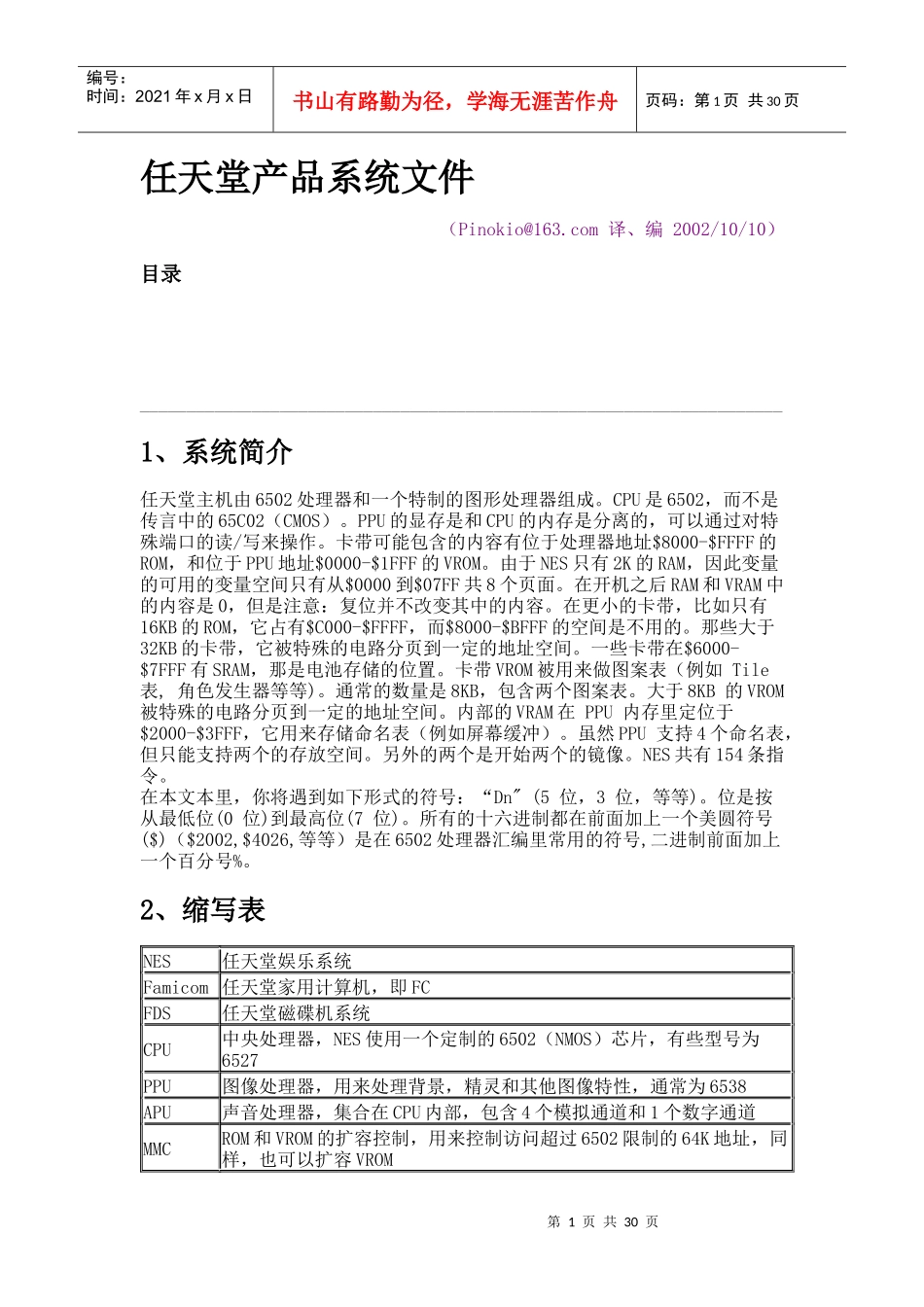

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页任天堂产品系统文件（Pinokio@163.com译、编2002/10/10）目录_____________________________________________________________________1、系统简介任天堂主机由6502处理器和一个特制的图形处理器组成。CPU是6502，而不是传言中的65C02（CMOS）。PPU的显存是和CPU的内存是分离的，可以通过对特殊端口的读/写来操作。卡带可能包含的内容有位于处理器地址$8000-$FFFF的ROM，和位于PPU地址$0000-$1FFF的VROM。由于NES只有2K的RAM，因此变量的可用的变量空间只有从$0000到$07FF共8个页面。在开机之后RAM和VRAM中的内容是0，但是注意：复位并不改变其中的内容。在更小的卡带，比如只有16KB的ROM，它占有$C000-$FFFF，而$8000-$BFFF的空间是不用的。那些大于32KB的卡带，它被特殊的电路分页到一定的地址空间。一些卡带在$6000-$7FFF有SRAM，那是电池存储的位置。卡带VROM被用来做图案表（例如Tile表,角色发生器等等)。通常的数量是8KB，包含两个图案表。大于8KB的VROM被特殊的电路分页到一定的地址空间。内部的VRAM在PPU内存里定位于$2000-$3FFF，它用来存储命名表（例如屏幕缓冲）。虽然PPU支持4个命名表，但只能支持两个的存放空间。另外的两个是开始两个的镜像。NES共有154条指令。在本文本里，你将遇到如下形式的符号：“Dn"(5位，3位，等等)。位是按从最低位(0位)到最高位(7位)。所有的十六进制都在前面加上一个美圆符号($)（$2002,$4026,等等）是在6502处理器汇编里常用的符号,二进制前面加上一个百分号%。2、缩写表NES任天堂娱乐系统Famicom任天堂家用计算机，即FCFDS任天堂磁碟机系统CPU中央处理器，NES使用一个定制的6502（NMOS）芯片，有些型号为6527PPU图像处理器，用来处理背景，精灵和其他图像特性，通常为6538APU声音处理器，集合在CPU内部，包含4个模拟通道和1个数字通道MMCROM和VROM的扩容控制，用来控制访问超过6502限制的64K地址，同样，也可以扩容VROM第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页VRAM图像RAM，PPU专用，2K字节VROM图像ROM，储存图像数据的地方，可以由MMC切换到VRAM里ROM程序ROM，实际程序储存的地方，扩容部分可以通过MMC切换到PRG－RAM里RAM程序RAM，和ROM同义，不同的是它是RAMSPR－RAM精灵RAM，RAM中的256字节，专用于储存精灵，它不属于VRAM或ROMSRAM电池RAM，卡带上用来保存游戏记录的EPROM－电擦写ROMDMC三角波调制通道，APU用来处理数字声音的，也写作PCM通道EX－RAM扩展VRAM，用在MMC5里，可以扩展VRAM容量3、中央处理器NES定制的6502内部特别加上了声音处理单元。NTSC制式的NES使用1.7897725MHz主频，PAL制式使用1.773447MHz主频。CPU内存映像：开始地址用途结束地址$00002K字节RAM，做4次镜象（即$0000-$07FF可用)$1FFF$2000寄存器$2007$2008寄存器（$2000-$2008的镜像，每8个字节镜像一次）$3FFF$4000寄存器$401F$4020扩展ROM$5FFF$6000卡带的SRAM（需要有电池支持）$7FFF$8000卡带的下层ROM$BFFF$C000卡带的上层ROM$FFFF中断：6502有3个中断IRQ/BRK、NMI和RESET，每个中断都有一个16位的向量，即指针，用来存放该中断发生时中断服务函数的地址。中断发生时CPU都会把状态标志和返回地址压栈，然后调用中断服务程序。IRQ/BRK中断由一下两种情况产生：一是软件通过BRK指令产生，一是硬件通过IRQ引脚产生。RESET在开机的时候触发，这是ROM被装入，6502跳到RESET向量指向的地址没有寄存器被修改，没有内存被清空，这些都只在开机是发生。NMI指不可屏蔽中断，它在VBlank即屏幕刷新时发生，持续时间根据系统（NTSC/PAL）不同而不同。NTSC是每秒60次，而PAL是每秒50次。6502的中断延时是7个时钟周期，也就是说，进入和离开中断都需要7个时钟周期。它产生于PPU的每一帧结束，NMI中断可以由$2000的第7位的1/0控制允许/禁止。大部分中断应该使用RTI指令返回，但是有些游戏不用，例如《最终幻想1》。它用一个很奇怪的方式：手工修改堆栈指针，然后执行RTS指令。这种方法在技术上是可行的，但是应该尽量避免...
