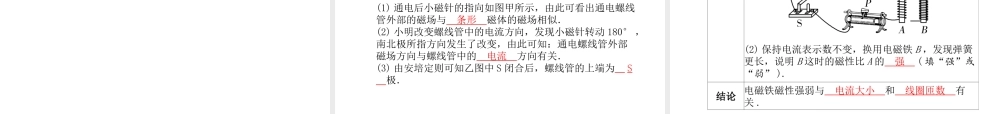

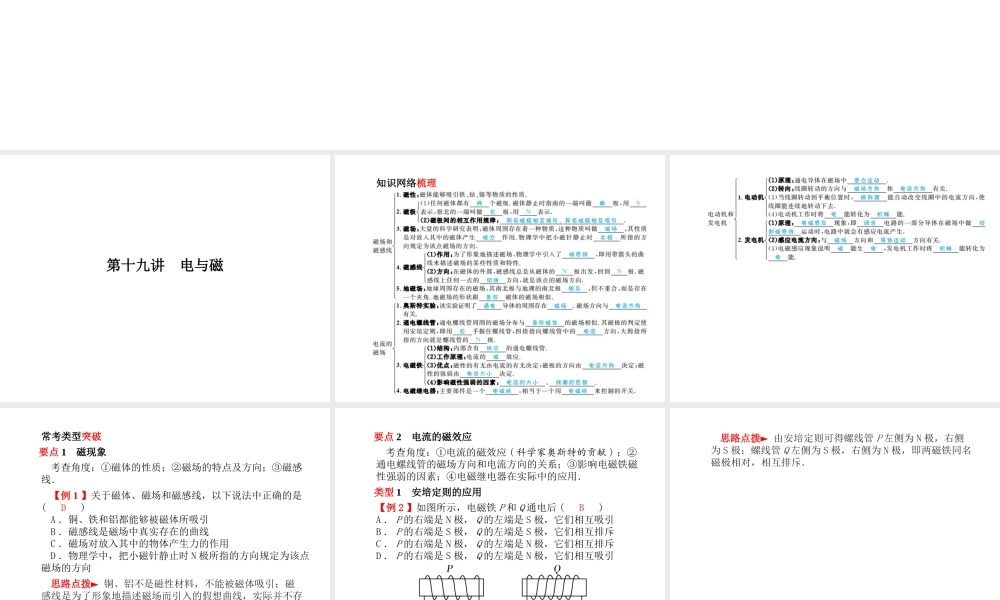

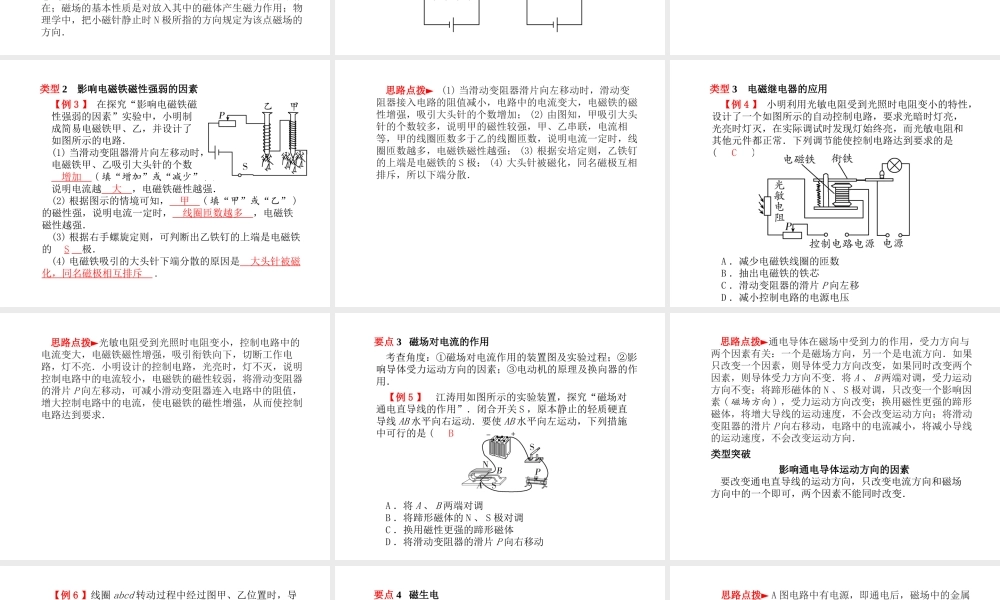

第一部分 系统复习 成绩基石第十九讲 电与磁知识网络梳理【例 1 】关于磁体、磁场和磁感线，以下说法中正确的是 ( D )A ．铜、铁和铝都能够被磁体所吸引B ．磁感线是磁场中真实存在的曲线C ．磁场对放入其中的物体产生力的作用D ．物理学中，把小磁针静止时 N 极所指的方向规定为该点磁场的方向常考类型突破要点 1 磁现象考查角度：①磁体的性质；②磁场的特点及方向；③磁感线．思路点拨► 铜、铝不是磁性材料，不能被磁体吸引；磁感线是为了形象地描述磁场而引入的假想曲线，实际并不存在；磁场的基本性质是对放入其中的磁体产生磁力作用；物理学中，把小磁针静止时 N 极所指的方向规定为该点磁场的方向．要点 2 电流的磁效应考查角度：①电流的磁效应 ( 科学家奥斯特的贡献 ) ；②通电螺线管的磁场方向和电流方向的关系；③影响电磁铁磁性强弱的因素；④电磁继电器在实际中的应用．类型 1 安培定则的应用【例 2 】如图所示，电磁铁 P 和 Q 通电后 ( B )A ． P 的右端是 N 极， Q 的左端是 S 极，它们相互吸引B ． P 的右端是 S 极， Q 的左端是 S 极，它们相互排斥C ． P 的右端是 N 极， Q 的左端是 N 极，它们相互排斥D ． P 的右端是 S 极， Q 的左端是 N 极，它们相互吸引思路点拨► 由安培定则可得螺线管 P 左侧为 N 极，右侧为 S 极；螺线管 Q 左侧为 S 极，右侧为 N 极，即两磁铁同名磁极相对，相互排斥．类型 2 影响电磁铁磁性强弱的因素【例 3 】 在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．(1) 当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数 增加 ( 填“增加”或“减少” ) ，说明电流越 大 ，电磁铁磁性越强．(2) 根据图示的情境可知， 甲 ( 填“甲”或“乙” )的磁性强，说明电流一定时， 线圈匝数越多 ，电磁铁磁性越强．(3) 根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的 S 极．(4) 电磁铁吸引的大头针下端分散的原因是 大头针被磁化，同名磁极相互排斥 .思路点拨► (1) 当滑动变阻器滑片向左移动时，滑动变阻器接入电路的阻值减小，电路中的电流变大，电磁铁的磁性增强，吸引大头针的个数增加； (2) 由图知，甲吸引大头针的个数较多，说明甲的磁性较强，甲、乙串联，电流相等，甲的线圈匝数多于乙的线圈匝数，说明电流一定时，线圈...
