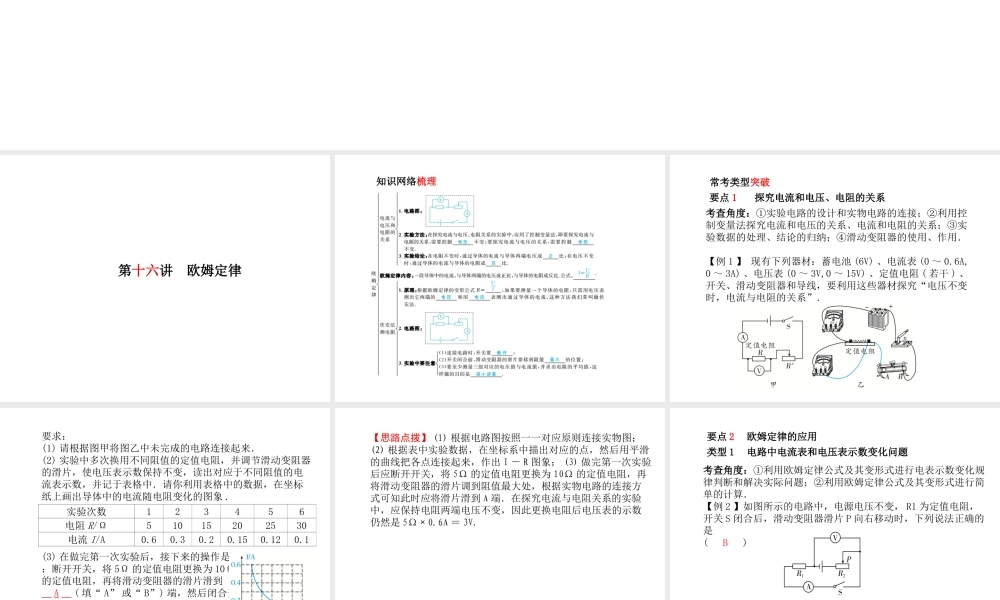

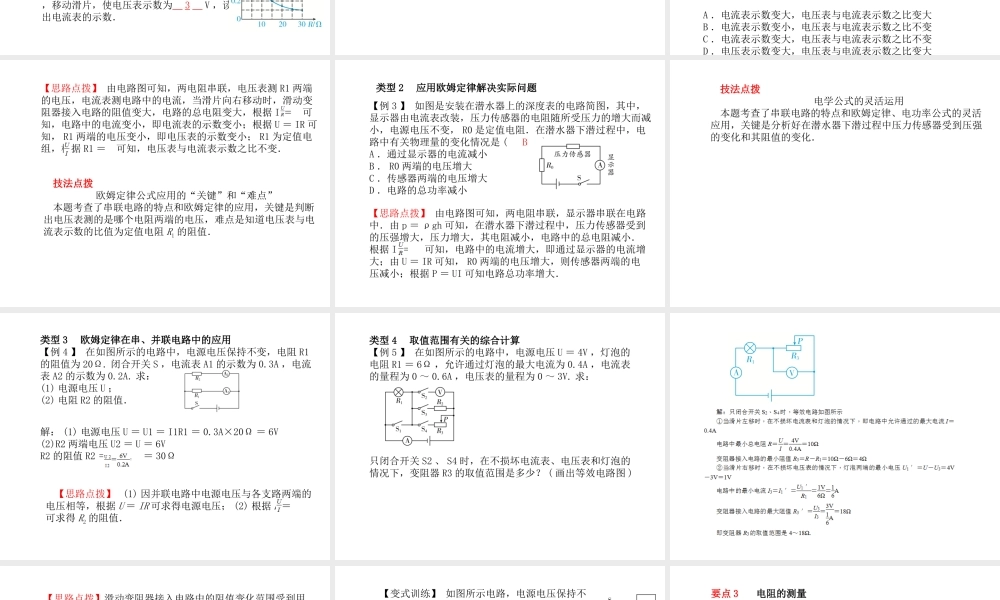

第一部分 系统复习 成绩基石 第十六讲 欧姆定律知识网络梳理常考类型突破要点 1 探究电流和电压、电阻的关系考查角度：①实验电路的设计和实物电路的连接；②利用控制变量法探究电流和电压的关系、电流和电阻的关系；③实验数据的处理、结论的归纳；④滑动变阻器的使用、作用．【例 1 】 现有下列器材：蓄电池 (6V) 、电流表 (0 ～ 0.6A,0 ～ 3A) 、电压表 (0 ～ 3V,0 ～ 15V) 、定值电阻 ( 若干 ) 、开关、滑动变阻器和导线，要利用这些器材探究“电压不变时，电流与电阻的关系”．要求：(1) 请根据图甲将图乙中未完成的电路连接起来．(2) 实验中多次换用不同阻值的定值电阻，并调节滑动变阻器的滑片，使电压表示数保持不变，读出对应于不同阻值的电流表示数，并记于表格中．请你利用表格中的数据，在坐标纸上画出导体中的电流随电阻变化的图象 .(3) 在做完第一次实验后，接下来的操作是：断开开关，将 5Ω 的定值电阻更换为 10Ω的定值电阻，再将滑动变阻器的滑片滑到 A ( 填“ A” 或“ B”) 端，然后闭合开关，移动滑片，使电压表示数为 3 V ，读出电流表的示数．实验次数123456电阻 R/Ω51015202530电流 I/A0.60.30.20.150.120.1【思路点拨】 (1) 根据电路图按照一一对应原则连接实物图；(2) 根据表中实验数据，在坐标系中描出对应的点，然后用平滑的曲线把各点连接起来，作出 I － R 图象； (3) 做完第一次实验后应断开开关，将 5Ω 的定值电阻更换为 10Ω 的定值电阻，再将滑动变阻器的滑片调到阻值最大处，根据实物电路的连接方式可知此时应将滑片滑到 A 端．在探究电流与电阻关系的实验中，应保持电阻两端电压不变，因此更换电阻后电压表的示数仍然是 5Ω×0.6A ＝ 3V.要点 2 欧姆定律的应用考查角度：①利用欧姆定律公式及其变形式进行电表示数变化规律判断和解决实际问题；②利用欧姆定律公式及其变形式进行简单的计算．【例 2 】如图所示的电路中，电源电压不变， R1 为定值电阻，开关 S 闭合后，滑动变阻器滑片 P 向右移动时，下列说法正确的是( B )A ．电流表示数变大，电压表与电流表示数之比变大B ．电流表示数变小，电压表与电流表示数之比不变C ．电流表示数变大，电压表与电流表示数之比不变D ．电压表示数变大，电压表与电流表示数之比变大类型 1 电路中电流表和电压表示数变化问题【思路点拨】 由电路图可知，两电阻串联，电压表测 R1...
