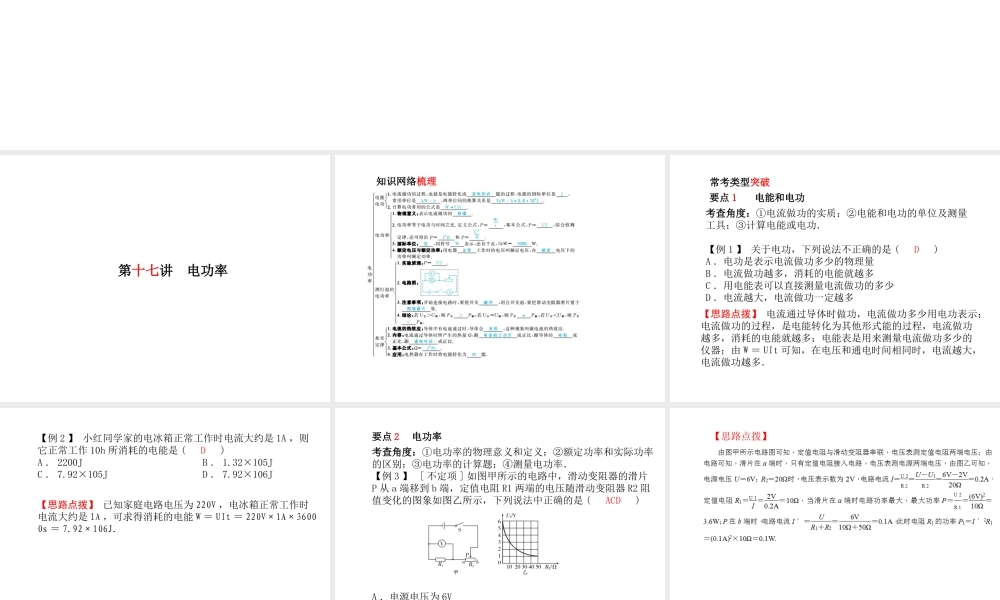

第一部分 系统复习 成绩基石 第十七讲 电功率知识网络梳理常考类型突破要点 1 电能和电功考查角度：①电流做功的实质；②电能和电功的单位及测量工具；③计算电能或电功．【例 1 】 关于电功，下列说法不正确的是 ( D )A ．电功是表示电流做功多少的物理量B ．电流做功越多，消耗的电能就越多C ．用电能表可以直接测量电流做功的多少D ．电流越大，电流做功一定越多【思路点拨】 电流通过导体时做功，电流做功多少用电功表示；电流做功的过程，是电能转化为其他形式能的过程，电流做功越多，消耗的电能就越多；电能表是用来测量电流做功多少的仪器；由 W ＝ UIt 可知，在电压和通电时间相同时，电流越大，电流做功越多．【例 2 】 小红同学家的电冰箱正常工作时电流大约是 1A ，则它正常工作 10h 所消耗的电能是 ( D )A ． 2200J B ． 1.32×105JC ． 7.92×105J D ． 7.92×106J【思路点拨】 已知家庭电路电压为 220V ，电冰箱正常工作时电流大约是 1A ，可求得消耗的电能 W ＝ UIt ＝ 220V×1A×36000s ＝ 7.92×106J.要点 2 电功率考查角度：①电功率的物理意义和定义；②额定功率和实际功率的区别；③电功率的计算题；④测量电功率．【例 3 】 [ 不定项 ] 如图甲所示的电路中，滑动变阻器的滑片P 从 a 端移到 b 端，定值电阻 R1 两端的电压随滑动变阻器 R2 阻值变化的图象如图乙所示，下列说法中正确的是 ( ACD )A ．电源电压为 6VB ． R2 ＝ 20Ω 时，电压表示数为 4VC ．该电路的最大功率为 3.6WD ． P 在 b 端时，电阻 R1 的功率为 0.1W【思路点拨】 【例 4 】 在“测定小灯泡额定功率”的实验中，电源电压为 6V ，小灯泡的额定电压为 3.8V.(1) 小明在连接实验电路时还有导线未接上，如图甲所示，请用笔画线代替导线把图甲中的电路连接好 ( 导线不得交叉 ) ．(2) 在闭合开关前，滑动变阻器的滑片应该移到 A ( 填“ A” 或“ B”) 端．(3) 实验时，要使小灯泡正常发光，应移动滑动变阻器的滑片使电压表的示数为 3.8 V ，此时电流表的示数如图乙所示，其示数为 0.7 A ，那么小灯泡的额定功率是 2.66 W.【思路点拨】 (1) 灯泡的额定电压为 3.8V ，所以电压表要选择 0 ～ 15V 量程并与灯泡并联； (2) 闭合开关前，滑动变阻器接入电路的电阻应该最大，滑片应位于 A 端； (3) 要使灯泡正常发光，必须调...
