（遵义专版）春八年级物理全册 10.2 滑轮及其应用课件 （新版）沪科版-（新版）沪科版初中八年级全册物理课件VIP专享

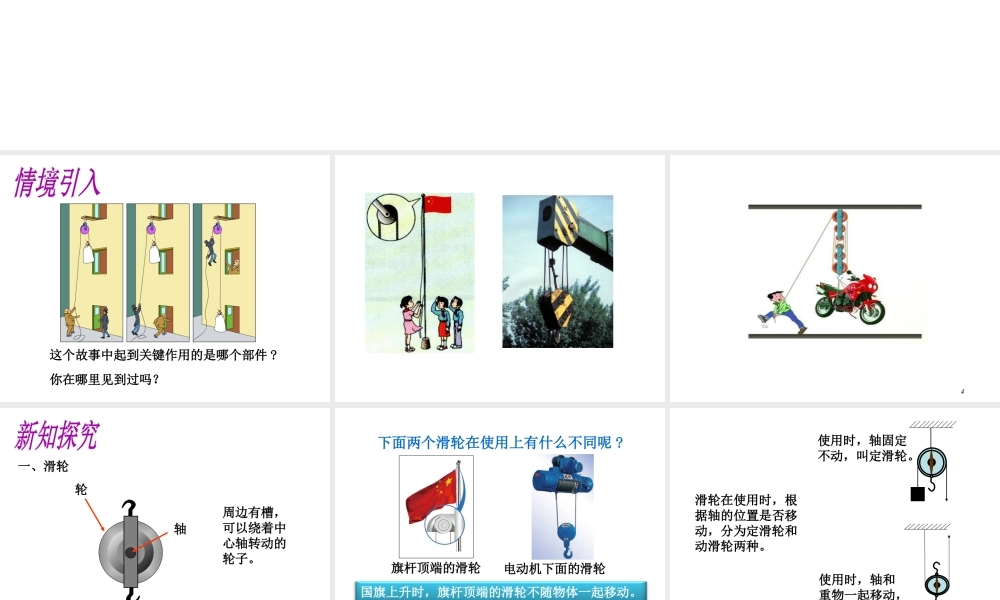

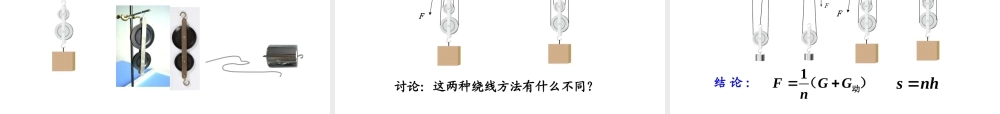

义务教育教科书（沪科）八年级物理下册这个故事中起到关键作用的是哪个部件 ? 你在哪里见到过吗？4一、滑轮轴轮滑轮：主要部分是能绕轴转动的轮子周边有槽，可以绕着中心轴转动的轮子。 下面两个滑轮在使用上有什么不同呢 ?旗杆顶端的滑轮电动机下面的滑轮货物上升时，电动机下面的滑轮随物体一起移动。国旗上升时，旗杆顶端的滑轮不随物体一起移动。滑轮在使用时，根据轴的位置是否移动，分为定滑轮和动滑轮两种。使用时，轴固定不动，叫定滑轮。使用时，轴和重物一起移动，叫动滑轮。生活中的滑轮图 A图 B图 C图 D以下是滑轮常见的几种应用：定滑轮(1) 能否改变用力方向 ?定滑轮可以改变用力方向。(2) 能否省力 ?定滑轮不能省力。(3) 能否省距离 ?定滑轮不能省距离。F1 F二、定滑轮受力分析物体匀速上升 : F1 = G 物理论上不省力也不费力。F1 ＞ G 物绳子与定滑轮之间有摩擦，拉力略大假如摩擦忽略不计 使用定滑轮，既不省力也不费力。 F1F1G 物理论分析 转轴固定不动，相当于支点 O ，拉力相当于动力，物体对绳子的拉力相当于阻力。L1 = L2 F1 = F2 F2 = G 物F1 = G 物 定滑轮相当于一个等臂杠杆，因此，不省力也不费力。l2 l1OF2F1使用定滑轮的特点1. 拉力的方向2. 拉力的大小3. 拉力作用点 移动的距离改变拉力的方向不省力不省距离小结 :缺点： 使用定滑轮不省力也不费力，优点： 但可以改变动力的方向，实质 : 是一个等臂杠杆。动滑轮(1) 能否改变用力方向 ?动滑轮不能改变用力方向。(2) 能否省力 ?动滑轮能省力。(3) 能否省距离 ?动滑轮不能省距离。F1 F 三、动滑轮理论分析支点是 A 点还是 O 点 ? G · R = 2R · FF = GR2R= 12 G 动滑轮相当于一个动力臂是阻力臂二倍的省力杠杆。因此能省一半力。杠杆的支点在 O 点处 OAF l2 = Rl1= 2ROG F G 动滑轮的实质动滑轮实质可看做是一个动力臂是阻力臂两倍的杠杆使用动滑轮的特点1. 拉力的方向2. 拉力的大小3. 拉力作用点 移动的距离拉力的方向不改变省力费距离小结 :优点：在使用动滑轮拉物体时 , 可以省力 ,缺点： 但拉力的方向不改变。实质： 是一个省力杠杆。 想一想：还有别的绕线方法吗？定滑轮与动滑轮的组合叫滑轮组。四、滑轮组 这两种绕线方法有什么不同？1 ．绳子的起点2 ．拉力的方向3 ．拉力的大小4 ．移动的距离 议一议利用两个定滑轮和两个动滑轮，可以怎样绕绳子...
