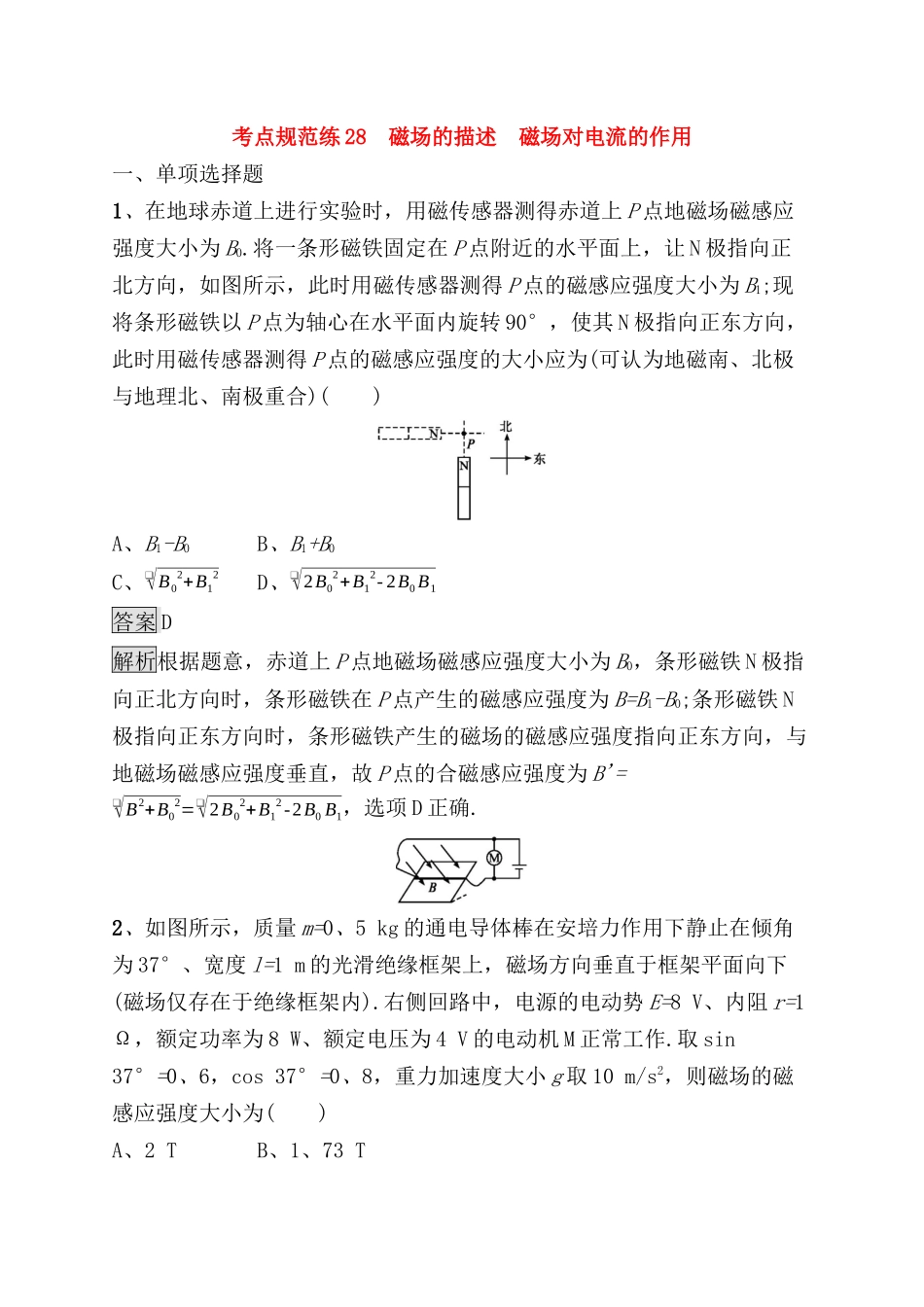

考点规范练28磁场的描述磁场对电流的作用一、单项选择题1、在地球赤道上进行实验时，用磁传感器测得赤道上P点地磁场磁感应强度大小为B0.将一条形磁铁固定在P点附近的水平面上，让N极指向正北方向，如图所示，此时用磁传感器测得P点的磁感应强度大小为B1;现将条形磁铁以P点为轴心在水平面内旋转90°，使其N极指向正东方向，此时用磁传感器测得P点的磁感应强度的大小应为(可认为地磁南、北极与地理北、南极重合)()A、B1-B0B、B1+B0C、❑√B02+B12D、❑√2B02+B12-2B0B1答案D解析根据题意，赤道上P点地磁场磁感应强度大小为B0，条形磁铁N极指向正北方向时，条形磁铁在P点产生的磁感应强度为B=B1-B0;条形磁铁N极指向正东方向时，条形磁铁产生的磁场的磁感应强度指向正东方向，与地磁场磁感应强度垂直，故P点的合磁感应强度为B'=❑√B2+B02=❑√2B02+B12-2B0B1，选项D正确.2、如图所示，质量m=0、5kg的通电导体棒在安培力作用下静止在倾角为37°、宽度l=1m的光滑绝缘框架上，磁场方向垂直于框架平面向下(磁场仅存在于绝缘框架内).右侧回路中，电源的电动势E=8V、内阻r=1Ω，额定功率为8W、额定电压为4V的电动机M正常工作.取sin37°=0、6，cos37°=0、8，重力加速度大小g取10m/s2，则磁场的磁感应强度大小为()A、2TB、1、73TC、1、5TD、1T答案C解析电动机M正常工作时的电流I1=P1U=2A，电源内阻上的电压U'=E-U=8V-4V=4V，根据欧姆定律得干路中的电流I=U'r=4A，通过导体棒的电流I2=I-I1=2A，导体棒受力平衡，有BI2l=mgsin37°，得B=1、5T，只有选项C正确.3、如图所示，两个圆形线圈P和Q悬挂在光滑绝缘杆上，通以方向相同的电流，若I1>I2，P、Q受到安培力大小分别为F1和F2，则P和Q()A、相互吸引，F1>F2B、相互排斥，F1>F2C、相互排斥，F1=F2D、相互吸引，F1=F2答案D解析由于P、Q通以同向电流，据“同向电流相吸，异向电流相斥”可知，P、Q是相互吸引的，P、Q之间的相互吸引力遵循牛顿第三定律，总是等大、反向.4、奥斯特在研究电流的磁效应实验时，将一根长直导线南北放置在小磁针的正上方，导线不通电时，小磁针在地磁场作用下静止时N极指向北方，如图所示.现在导线中通有沿南向北的恒定电流I，小磁针转动后再次静止时N极指向()A、北方B、西方C、西偏北方向D、北偏东方向答案C解析在导线中通有沿南向北的恒定电流I，由安培定则可判断出通电导线下方产生了由东指向西的磁场，根据磁场叠加原理，二者的合磁场方向沿西北方向，所以小磁针转动后再次静止时N极指向为西偏北方向，选项C正确.5、如图所示，现有四条完全相同的垂直于纸面放置的长直导线，横截面分别位于一正方形abcd的四个顶点上，直导线分别通有方向垂直于纸面向里、大小分别为Ia=I、Ib=2I、Ic=3I、Id=4I的恒定电流.已知通电长直导线周围距离为r处磁场的磁感应强度大小为B=kIr，式中常量k>0，I为电流大小.忽略电流间的相互作用，若电流Ia在正方形的几何中心O点处产生的磁感应强度大小为B，则O点处实际的磁感应强度的大小及方向为()A、2❑√2B，方向由O点指向ad中点B、2❑√2B，方向由O点指向ab中点C、10B，方向垂直于纸面向里D、10B，方向垂直于纸面向外答案A解析由题意，直导线周围某点的磁感应强度的大小与电流的大小成正比，与距直导线的距离成反比.应用安培定则并结合平行四边形定则，可知A选项正确.6、一通电直导线与x轴平行放置，匀强磁场的方向与xOy坐标平面平行，导线受到的安培力为F.若将该导线做成34圆环，放置在xOy坐标平面内，如图所示，并保持通电的电流不变，两端点a、b连线也与x轴平行，则圆环受到的安培力大小为()A、FB、❑√23πFC、2❑√23πFD、3❑√2π3F答案C解析根据安培力公式，安培力F与导线长度l成正比，若将该导线做成34圆环，由l=34×2πR，解得圆环的半径R=2l3π，34圆环a、b两点之间的距离l'=❑√2R=2❑√2l3π.由Fl=F'l'，解得F'=2❑√23πF，选项C正确.7、如图所示，把一重力不计的通电直导线水平放在蹄形磁铁两极的正上方，导线可以自由转动，当导线通入图示方向电流I时，导线的运动情况是(从上往下看)()A、顺时针方向转动，同时下降B、顺时针方向转动，同时上升C、逆时针方向转动，同时下降D、逆...
