某七层框架结构住宅楼建筑计算书设计和实现 土木工程管理专业

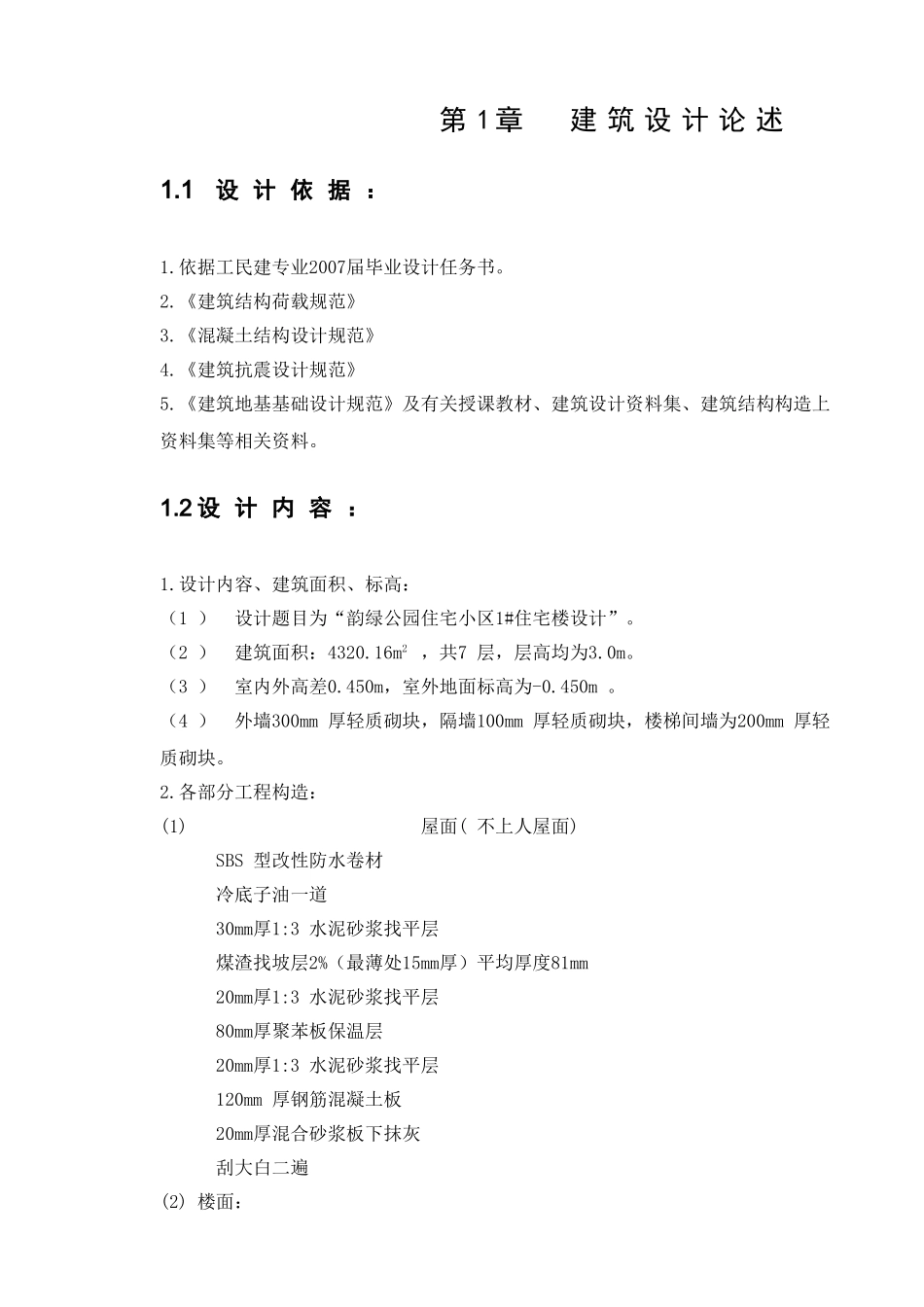

第 1 章 建 筑 设 计 论 述1.1 设 计 依 据 ：1.依据工民建专业2007届毕业设计任务书。2.《建筑结构荷载规范》3.《混凝土结构设计规范》4.《建筑抗震设计规范》5.《建筑地基基础设计规范》及有关授课教材、建筑设计资料集、建筑结构构造上资料集等相关资料。1.2 设 计 内 容 ：1.设计内容、建筑面积、标高：（1 ）设计题目为“韵绿公园住宅小区1#住宅楼设计”。 （2 ）建筑面积：4320.16m2 ，共7 层，层高均为3.0m。（3 ）室内外高差0.450m，室外地面标高为-0.450m 。（4 ） 外墙300mm 厚轻质砌块，隔墙100mm 厚轻质砌块，楼梯间墙为200mm 厚轻质砌块。2.各部分工程构造：(1)屋面( 不上人屋面)SBS 型改性防水卷材冷底子油一道30mm厚1:3 水泥砂浆找平层煤渣找坡层2%（最薄处15mm厚）平均厚度81mm20mm厚1:3 水泥砂浆找平层80mm厚聚苯板保温层20mm厚1:3 水泥砂浆找平层120mm 厚钢筋混凝土板20mm厚混合砂浆板下抹灰刮大白二遍(2) 楼面：大理石板15mm水泥砂浆找平层120mm 厚钢筋混凝土板20mm厚石灰沙浆抹灰刮大白二遍3.建筑材料选用： 墙：轻质砌块 窗: 采用塑钢窗第 2 章 结 构 设 计 论 述1.气象条件：雪荷载0.40KN/m2 ，基本风压：0.30KN/m2.2.工程地质条件：根据地质勘探结果: 第一层为杂填土, 平均厚度为0.6-0.8m。第二层为素填土，平均厚度为0.5-0.7 ，承载力为80KN/m2。第三层为粉质粘土，承载力为200 KN/m2 ，厚度在2.5-3.0 之间，第四层为粘土，承载力为400 KN/m2 。地下水位在地表下1.8m, 无侵蚀性。 3.地震设防烈度： 本地区建筑地震设防烈度：7 度，近震。4.材料情况： 轻质砌块MU7.5 ；砂浆等级为M5；混凝土：C30 （基础）、C30 （梁、板、柱、楼梯）纵向受力钢筋：HRB335级；箍筋：HPB235级钢筋5.结构体系：现浇钢筋混凝土框架结构。6.施工：梁、板、柱均现浇。第 3 章 结 构 计 算3.1结 构 平 面 简 图 ：见图： 3.2 截 面 尺 寸 选 取 ：1 ）框架柱：根据轴压比公式初步估定柱截面尺寸：Nc/fcbh≤0.9 （三级框架）（框架柱的负荷面积内每平米按14 KN/m2 初估）选定柱截面尺寸： bc1×hc1=600mm×400mm2 ）框架梁： h = （1/8--1/14 ）Lb = （1/2--1/3） h 梁： L=5400mm， 取 h = 500mm b = 300mm3 ）连续板 ：h=l/40—1/45L （短跨方向）边 跨：h=100mm中 跨：h=100mm3.3 梁 柱 惯 性 距 的 确 定在求梁截...
