产品规格类型：YLD0228欧规VIP免费

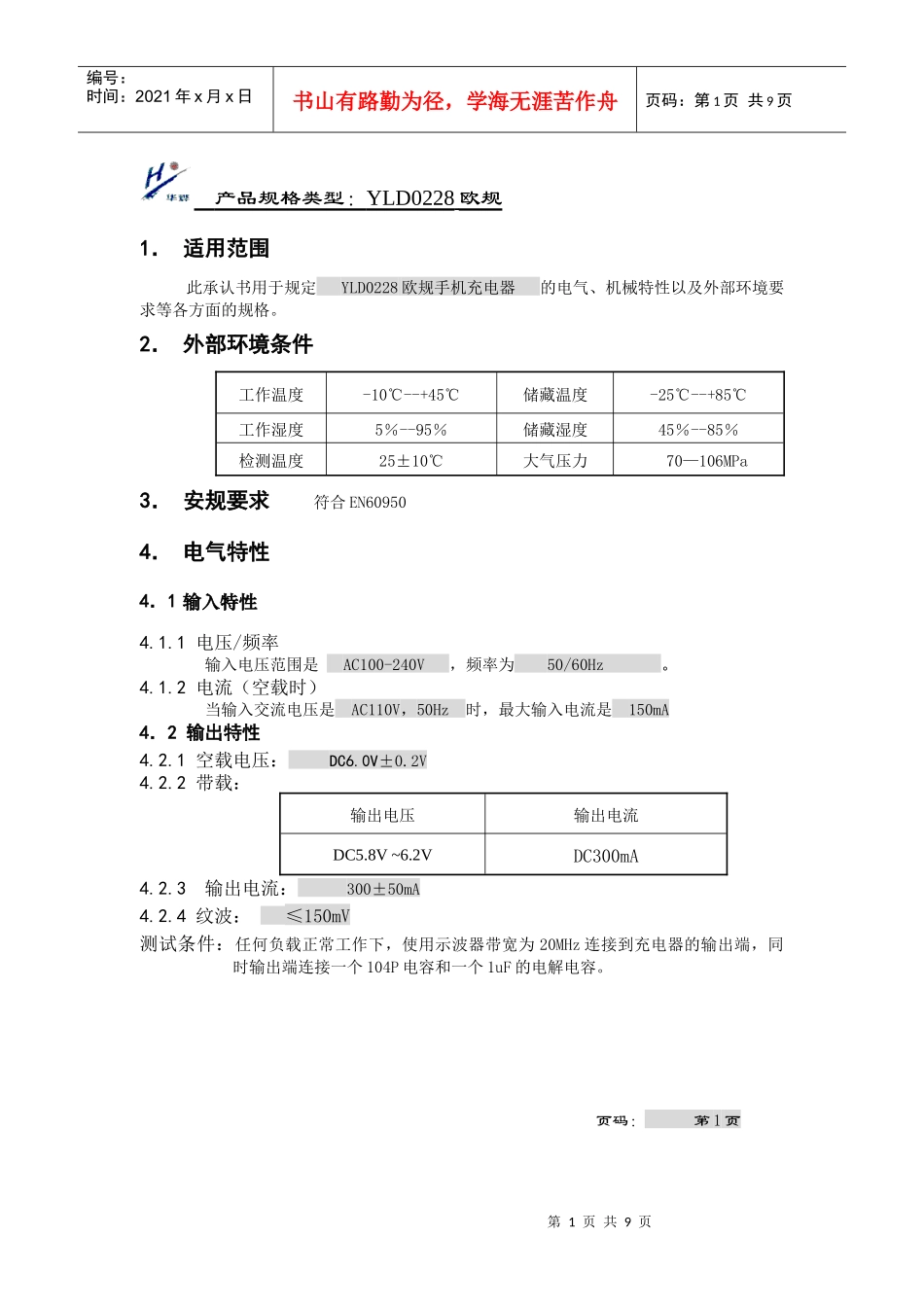

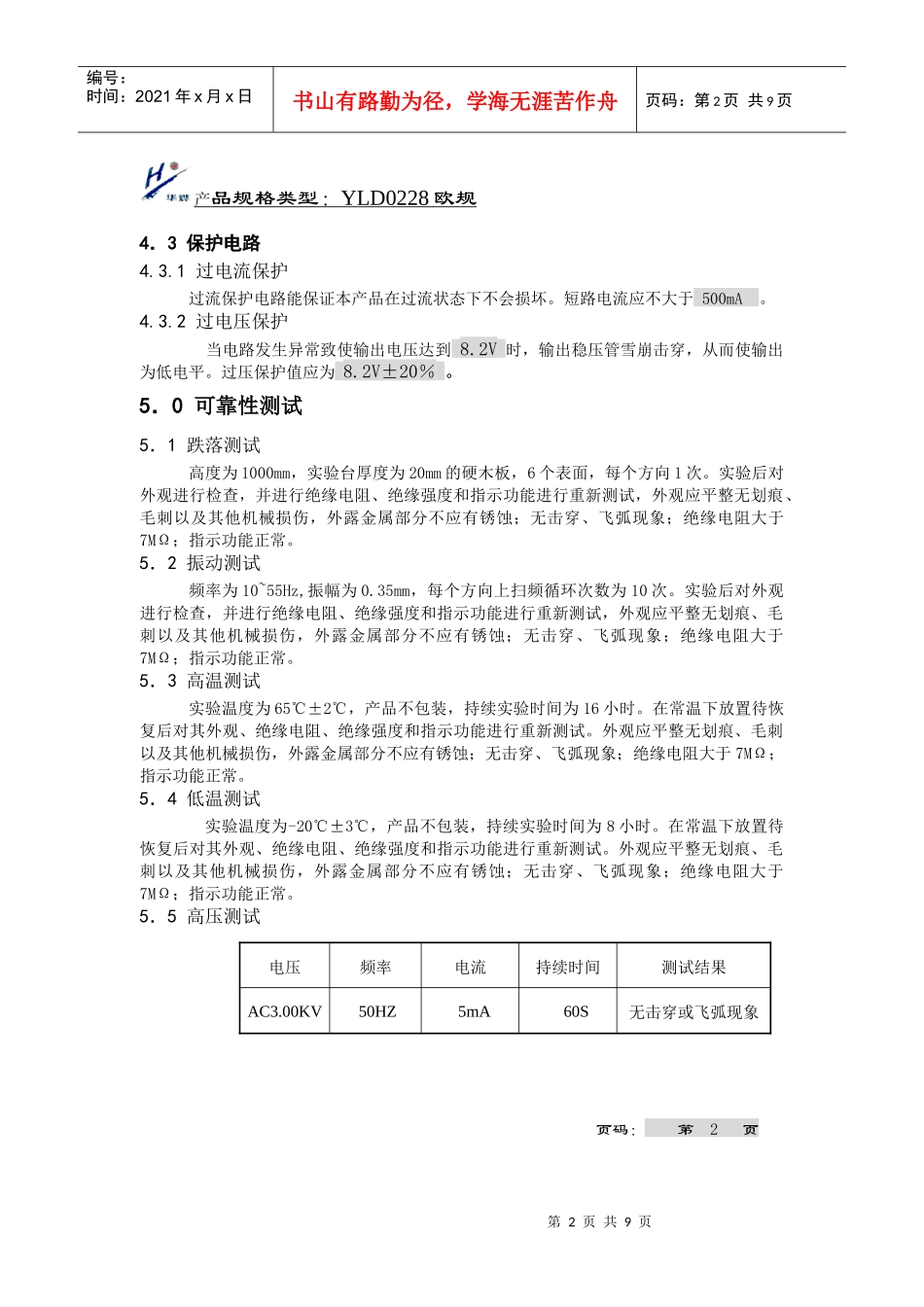

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页产品规格类型：YLD0228欧规1．适用范围此承认书用于规定YLD0228欧规手机充电器的电气、机械特性以及外部环境要求等各方面的规格。2．外部环境条件工作温度-10℃--+45℃储藏温度-25℃--+85℃工作湿度5％--95％储藏湿度45％--85％检测温度25±10℃大气压力70—106MPa3．安规要求符合EN609504．电气特性4．1输入特性4.1.1电压/频率输入电压范围是AC100-240V，频率为50/60Hz。4.1.2电流（空载时）当输入交流电压是AC110V，50Hz时，最大输入电流是150mA4．2输出特性4.2.1空载电压：DC6.0V±0.2V4.2.2带载：输出电压输出电流DC5.8V~6.2VDC300mA4.2.3输出电流：300±50mA4.2.4纹波：≤150mV测试条件：任何负载正常工作下，使用示波器带宽为20MHz连接到充电器的输出端，同时输出端连接一个104P电容和一个1uF的电解电容。页码：第1页第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页产品规格类型：YLD0228欧规4．3保护电路4.3.1过电流保护过流保护电路能保证本产品在过流状态下不会损坏。短路电流应不大于500mA。4.3.2过电压保护当电路发生异常致使输出电压达到8.2V时，输出稳压管雪崩击穿，从而使输出为低电平。过压保护值应为8.2V±20％。5．0可靠性测试5．1跌落测试高度为1000mm，实验台厚度为20mm的硬木板，6个表面，每个方向1次。实验后对外观进行检查，并进行绝缘电阻、绝缘强度和指示功能进行重新测试，外观应平整无划痕、毛刺以及其他机械损伤，外露金属部分不应有锈蚀；无击穿、飞弧现象；绝缘电阻大于7MΩ；指示功能正常。5．2振动测试频率为10~55Hz,振幅为0.35mm，每个方向上扫频循环次数为10次。实验后对外观进行检查，并进行绝缘电阻、绝缘强度和指示功能进行重新测试，外观应平整无划痕、毛刺以及其他机械损伤，外露金属部分不应有锈蚀；无击穿、飞弧现象；绝缘电阻大于7MΩ；指示功能正常。5．3高温测试实验温度为65℃±2℃，产品不包装，持续实验时间为16小时。在常温下放置待恢复后对其外观、绝缘电阻、绝缘强度和指示功能进行重新测试。外观应平整无划痕、毛刺以及其他机械损伤，外露金属部分不应有锈蚀；无击穿、飞弧现象；绝缘电阻大于7MΩ；指示功能正常。5．4低温测试实验温度为-20℃±3℃，产品不包装，持续实验时间为8小时。在常温下放置待恢复后对其外观、绝缘电阻、绝缘强度和指示功能进行重新测试。外观应平整无划痕、毛刺以及其他机械损伤，外露金属部分不应有锈蚀；无击穿、飞弧现象；绝缘电阻大于7MΩ；指示功能正常。5．5高压测试页码：第2页电压频率电流持续时间测试结果AC3.00KV50HZ5mA60S无击穿或飞弧现象第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页产品规格类型：YLD0228欧规5．6其他浪涌电流小于30A；绝缘电阻不小于100MΩ（DC500V）。6．0机械特性6．1外观要求本产品外壳有黄、紫、墨绿、黑四种，表面平整，无划痕，毛刺，机械损伤，外露金属部分锈蚀。插头及连线连接可靠，无松动，脱落现象。外壳用十字螺丝固定。DC线有黄、紫、墨绿、黑四种。6．2尺寸要求页码：第3页第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页产品规格类型：YLD0228欧规电路原理图第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页页码：第4页产品规格类型：YLD0228欧规测试电路及特性曲线第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页页码：第5页产品规格类型：YLD0228欧规包装规格及DC头尺寸第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页（每一大箱含四小箱，每小箱装50PCS，共装200PCS，每一站板放18箱）页码：第6页产品规格类型：YLD0228欧规DC头尺寸第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页页码：第7页第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页
